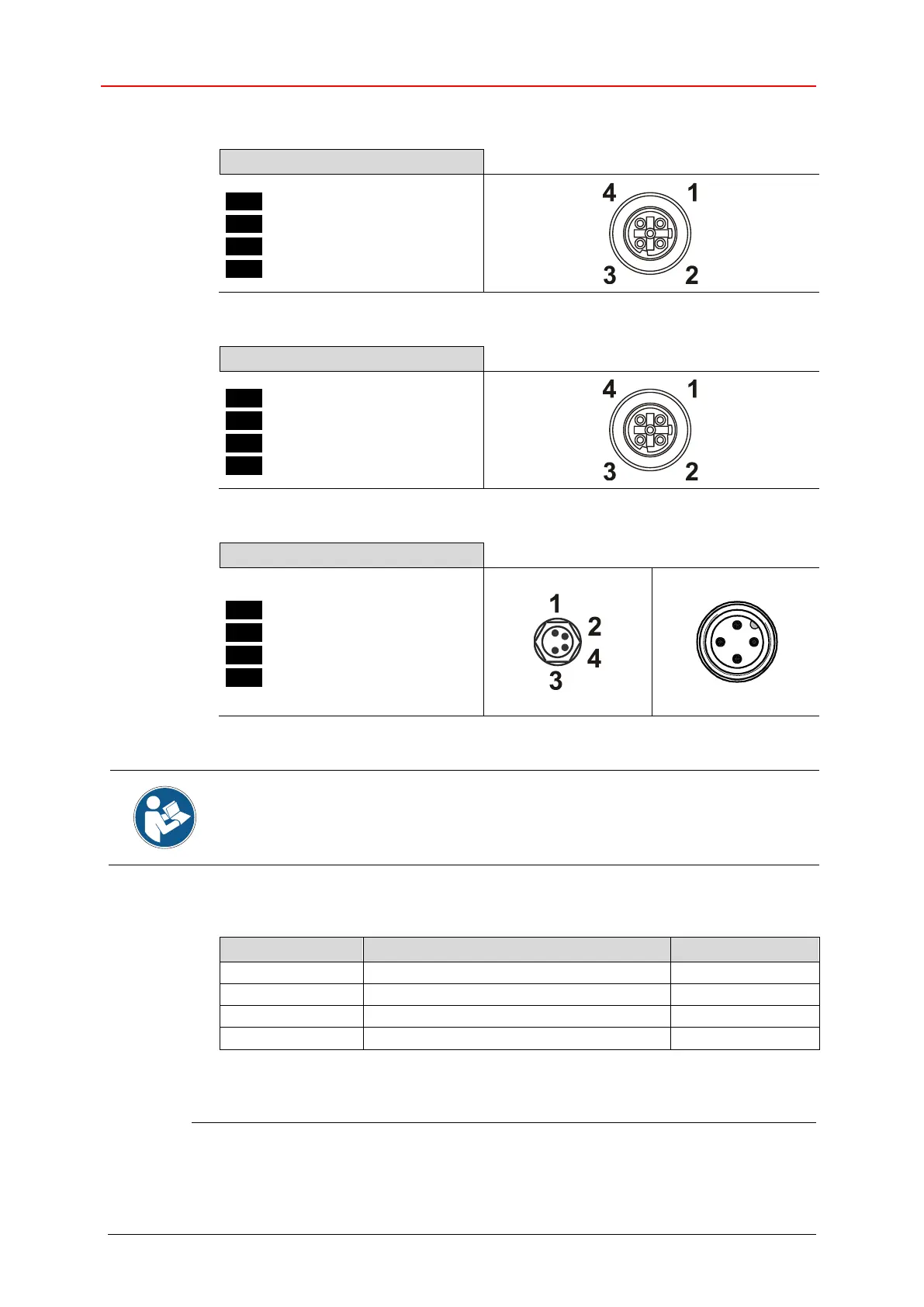

4.1 Anschluss
PORT 1
Flanschdose M12x1-4 pol. D-kodiert
Pin 1 TxD+, Sendedaten +
Pin 2 RxD+, Empfangsdaten +
Pin 3 TxD–, Sendedaten –
Pin 4 RxD–, Empfangsdaten –
PORT 2
Flanschdose M12x1-4 pol. D-kodiert
Pin 1 TxD+, Sendedaten +
Pin 2 RxD+, Empfangsdaten +
Pin 3 TxD–, Sendedaten –
Pin 4 RxD–, Empfangsdaten –
Versorgung
Flanschstecker M8x1-4 pol. oder M12x1-4 pol.
Pin 1 19 – 27 V DC
Pin 2
1)
TRWinProg+
Pin 3 GND, 0 V
Pin 4
1)
TRWinProg–
1
3
2
4
Für die Versorgung sind paarweise verdrillte und geschirmte Kabel zu
verwenden !
Bestellangaben zur Ethernet Flanschdose M12x1-4 pol. D-kodiert
Hersteller
Bezeichnung
Bestell-Nr.:
Binder
Series 825
99-3729-810-04
Phoenix Contact
SACC-M12MSD-4CON-PG 7-SH (PG 7)
15 21 25 8
Phoenix Contact
SACC-M12MSD-4CON-PG 9-SH (PG 9)
15 21 26 1
Harting
HARAX

M12-L
21 03 281 1405
1)
Für Servicezwecke, z.B. Softwareupdate
