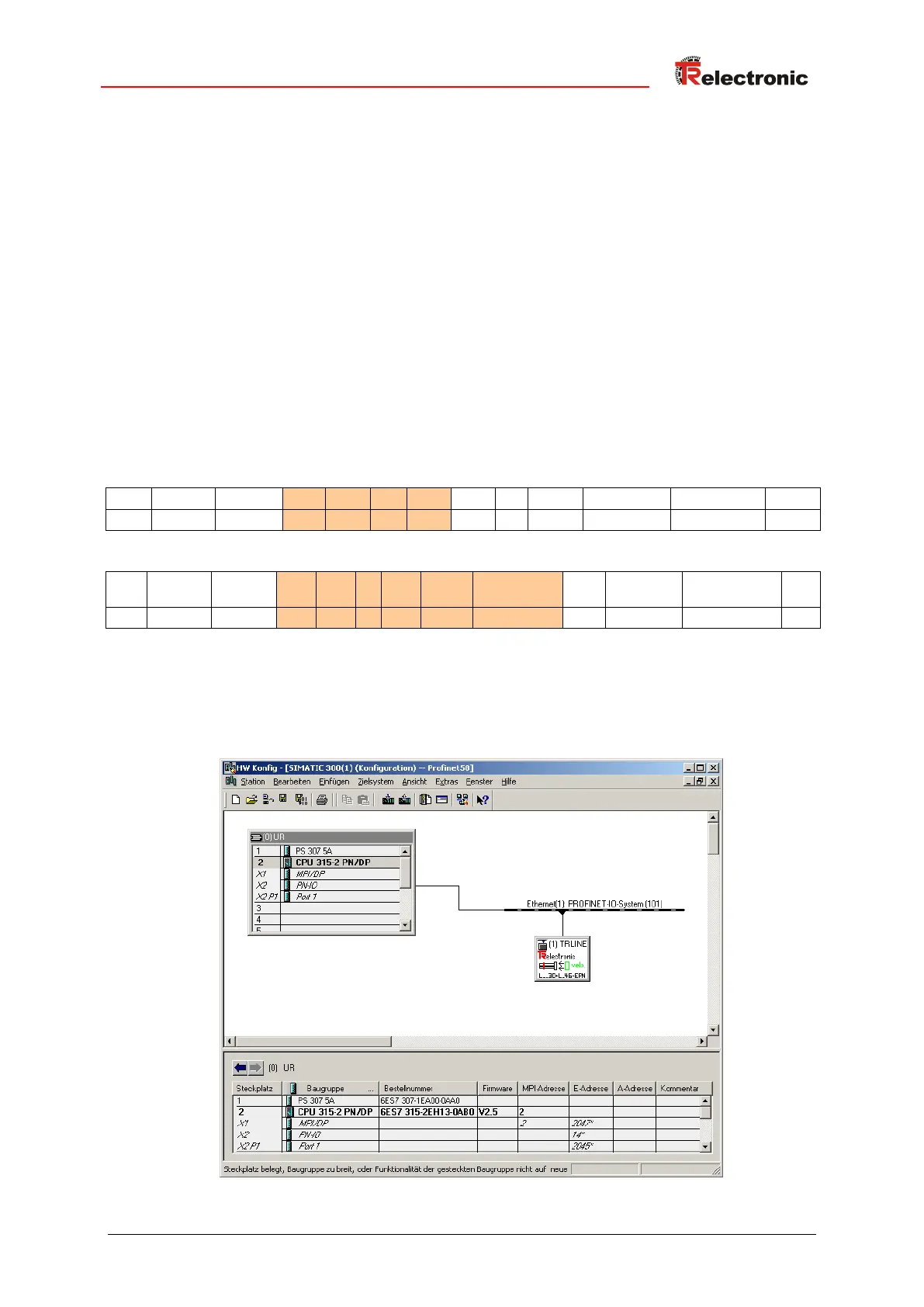

6.6 Daten-Status
Die übertragenen Daten werden bei zyklischer Real-Time Kommunikation generell mit
einem Status versehen. Jeder Subslot hat eine eigene Statusinformation: IOPS/IOCS.
Diese Statusinformation zeigt an, ob die Daten gültig = GOOD (1) oder ungültig = BAD (0) sind.
Während der Parametrierung, bei Ausführung der Preset-Justage-Funktion, sowie im
Hochlauf können die Ausgangsdaten kurzzeitig auf BAD wechseln. Bei einem Wechsel
zurück auf den Status GOOD wird ein „Return-Of-Submodule-Alarm“ übertragen.
Befindet sich der Magnet außerhalb des Messbereichs (Messfehler), wird der
Status auf BAD gesetzt, bis der Magnet wieder in den Messbereich gebracht wird bzw.
der Magnet Mindestabstand hergestellt wurde. Stimmt die konfigurierte Anzahl der
Magnete nicht mit der betriebenen Anzahl der Magneten überein
(Konfigurationsfehler), wird der Daten-Status auf BAD gesetzt, bis eine gültige
Konfiguration vorliegt.
Im Falle eines Diagnosealarms wird der Status ebenfalls auf BAD gesetzt, kann aber
im Falle eines internen Kommunikationsfehlers nur durch einen Neustart
zurückgesetzt werden.
Beispiel: Eingangsdaten IO-Device --> IO-Controller
VLAN
Ethertype
Frame-ID
Data
IOPS
...
IOPS
...
Cycle
Data Status
Transfer Status
CRC
4
0x8892
2
1..
1
1
2
1
1
4
Beispiel: Ausgangsdaten IO-Controller --> IO-Device
VLAN
Ethertype
Frame-ID
IOCS
IOC
S
...
Data
IOPS
...
Data ...IOPS.
Cycle
Data Status
Transfer Status
CRC
4
0x8892
2
1..
1
1 ...
1..
2
1
1
4
6.7 Konfigurationsbeispiel, SIMATIC

Manager
Für das Konfigurationsbeispiel wird als CPU die CPU315-2 PN/DP verwendet:
Abbildung 10: Konfigurationsbeispiel mit „CPU315-2 PN/DP“
