Parametrierung und Konfiguration
TR-Electronic GmbH 2009, All Rights Reserved Printed in the Federal Republic of Germany
Page 42 of 92 TR - ELA - BA - DGB - 0015 - 13 04/23/2020
Nach der Installation der Gerätestammdatei befindet sich das Gerät im Katalog an der
folgenden Stelle:
PROFINET IO --> Weitere Feldgeräte --> Encoders -->
TR Linear_Magnetostriction --> TR PROFINET Linear
Im Beispiel wurde ein LA-46 mit zwei Magneten als PROFINET IO-Device an das
PROFINET-Netzwerk angeschlossen. Unter der Rubrik „Baugruppe Steckplatz 1“ ist
bereits ein Eingangsmodul „Pos. + Geschw. 6 Byte E“ fix eingetragen, das zweite
Eingangsmodul auf Steckplatz 2 wurde manuell eingetragen:

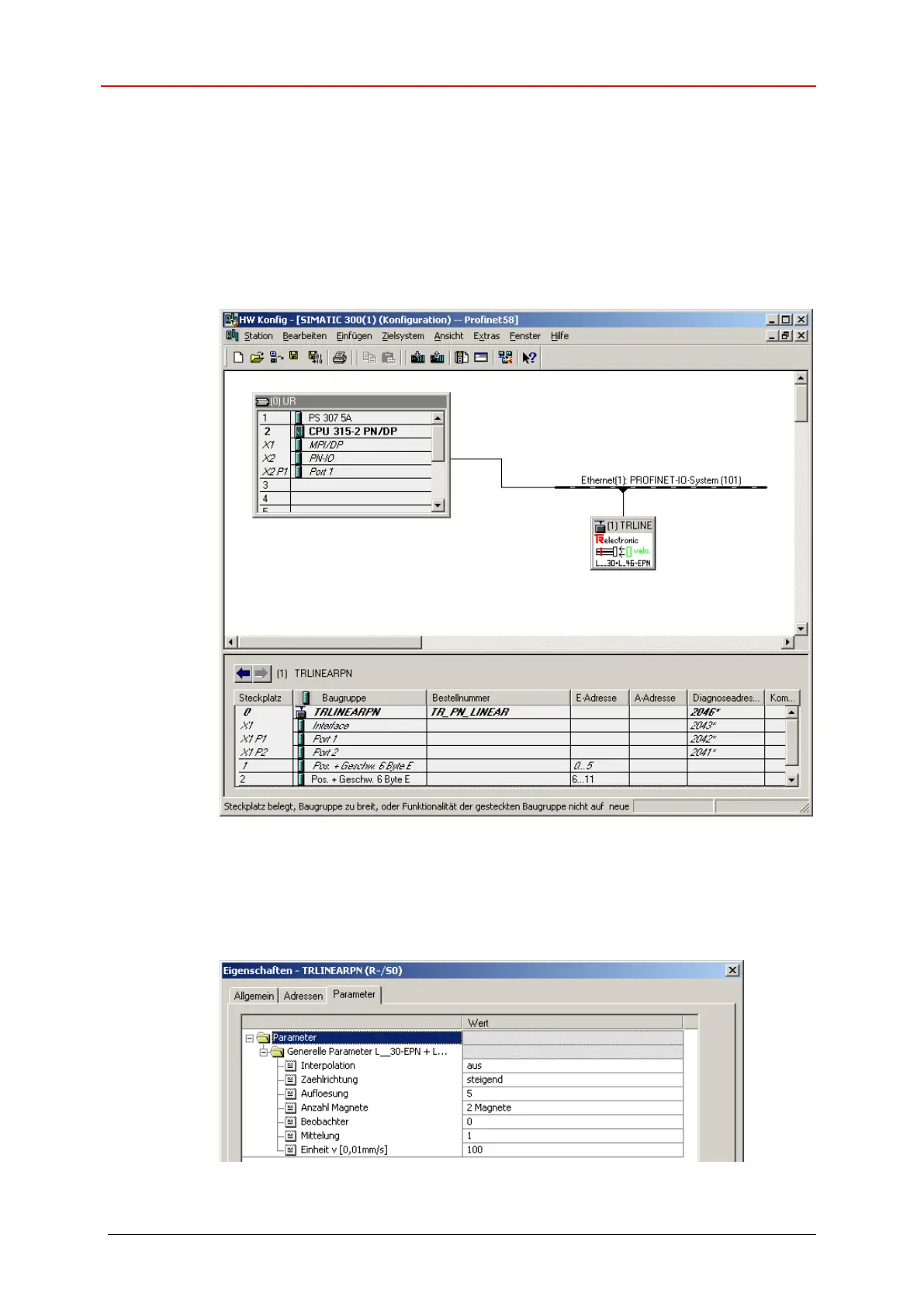

Abbildung 11: Konfigurationsbeispiel mit „LA46“
Im Bild ist zu erkennen, dass die Positionsdaten+Geschwindigkeit an Adresse 0..5 für
den 1. Magnet und an Adresse 6..11 für den 2. Magnet abgelegt werden.
Unter den Eigenschaften des Gerätes können die Parameter eingestellt werden:
Abbildung 12: Parametereinstellung
