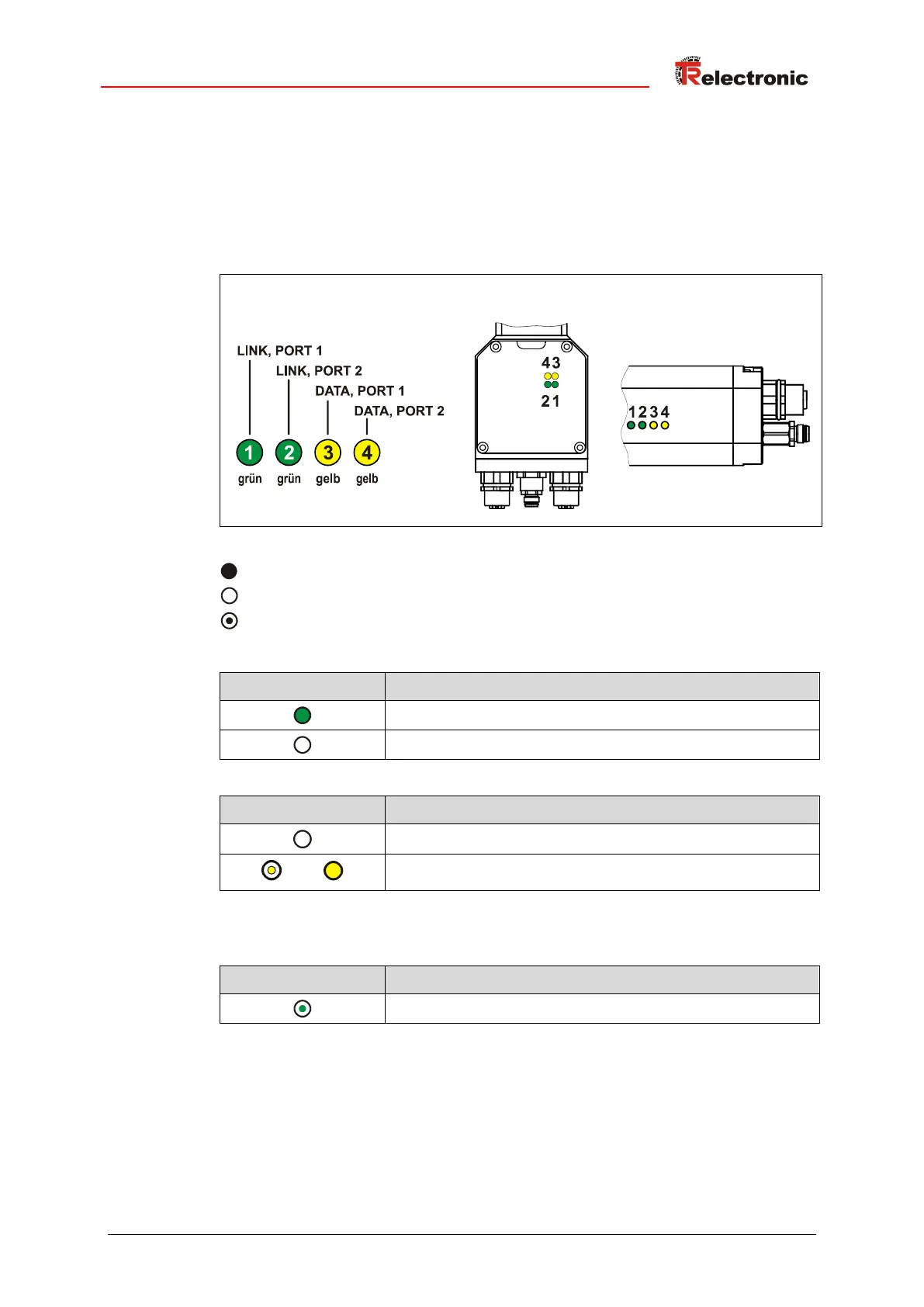

5.6 Bus-Statusanzeige
Das Mess-System verfügt über vier LEDs. Zwei grüne LEDs für die
Verbindungszustände und zwei gelbe LEDs für die Datenübertragungszustände.
Beim Anlaufen des Mess-Systems werden die LEDs wie ein Lauflicht dreimal
angesteuert und zeigen damit an, dass sich das Mess-System im
Initialisierungsvorgang befindet. Danach hängt die Anzeige vom Betriebszustand des
Mess-Systems ab.
Baureihe 30
Baureihe 46
= AN
= AUS
= BLINKEN
Grüne LEDs, Link
Bedeutung
Physikalische Verbindung vorhanden
Keine physikalische Verbindung vorhanden
Gelbe LEDs, Daten
Bedeutung
kein Datenaustausch
oder
Datenaustausch
Blinkmodus durch Projektier-Tool
LEDs
Bedeutung
2 Hz, grüne LEDs
Entsprechende Maßnahmen im Fehlerfall siehe Kapitel „Optische Anzeigen“, Seite 43.
