41
Telecomando
a
c
i

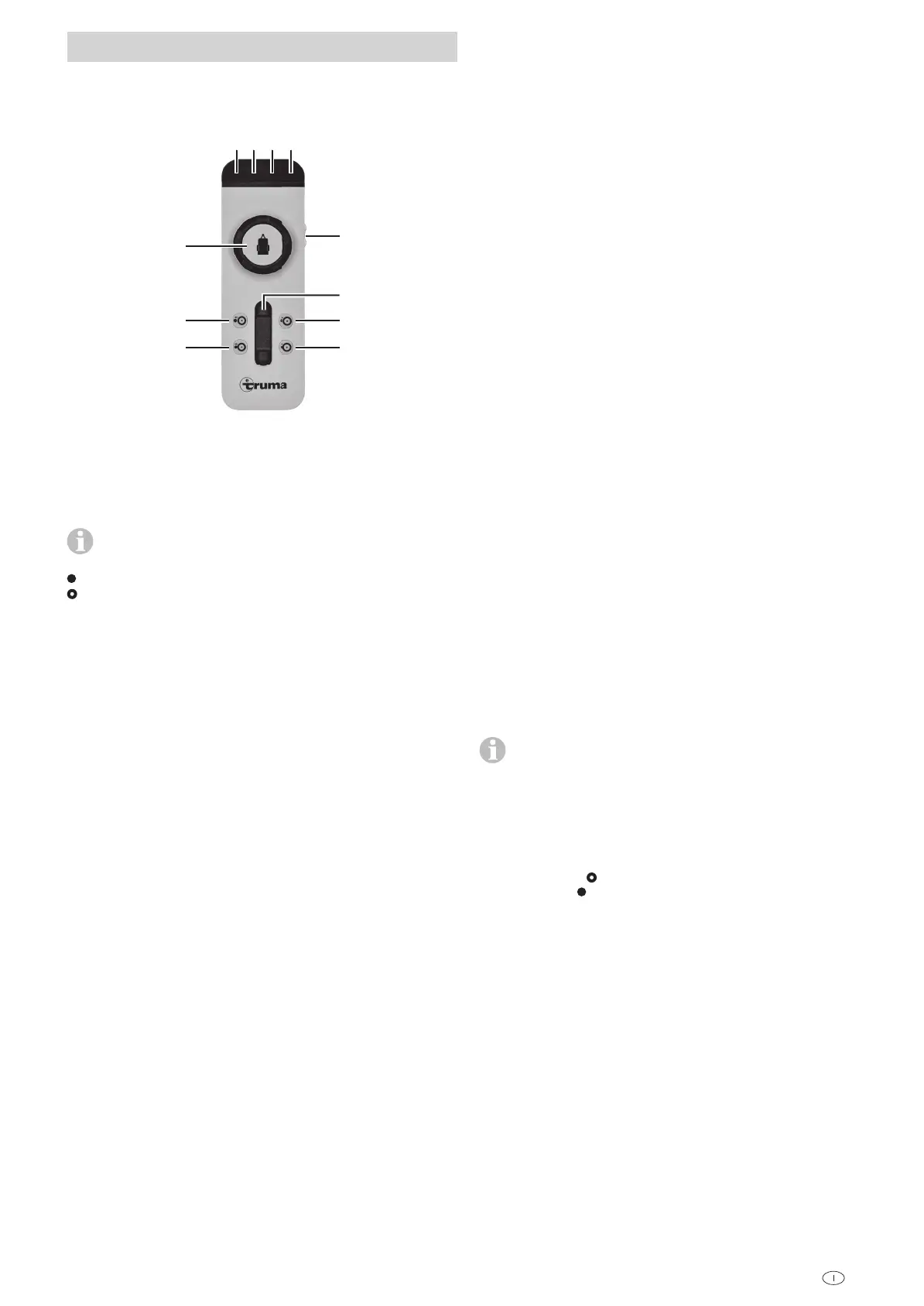

Figura 2
Attivazione del telecomando
a = Interruttore a scorrimento on / off
All’accensione, non deve essere attiva alcuna altra fun-
zione del telecomando.
On (il LED 4 si illumina*)
Off (il LED 4 si spegne)
* Il LED 4 lampeggia dopo l’attivazione del telecomando per
circa 5 secondi fino quando il sistema è pronto per l’uso.
Il caravan può essere manovrato in una delle seguenti
modalità:
b solo con manopola
c solo con cursore
b + c con manopola e cursore
Sulla manopola, il simbolo del caravan mostra la direzione di
marcia attuale (riferita al caravan stesso).
Il cursore consente di muovere il caravan avanti / indietro sen-
za scossoni e di variare in continuo la velocità.
Solo cursore
(avanti, indietro e regolazione continua della velocità)
– Cursore avanti –> movimento del caravan
avanti (in direzione del timone)
(entrambe le ruote girano avanti)
– Cursore indietro –> movimento del caravan
indietro (in direzione opposta al timone)
(entrambe le ruote girano indietro)
Più si allontana il cursore dalla posizione zero, più la velocità
aumenta.
Manopola Mover®XT4
La manopola permette di ruotare il timone del caravan in un
range di circa 30 cm verso sinistra o verso destra. Una volta
raggiunto l’angolo di rotazione, la procedura di rotazione si
arresta automaticamente.
Affinché sia possibile continuare il movimento, occorre com-
piere uno spostamento in rettilineo in avanti o indietro (con il
cursore).
Manopola e cursore Mover®XT4
(Caravan verso destra o sinistra e avanti o indietro)
Azionando la manopola e il cursore, il Mover®XT4 si sposta in
senso circolare, con le ruote che girano costantemente, anche
se le ruote interne sono più lente delle ruote esterne.
– Manopola verso destra e cursore avanti –>
timone del caravan verso destra
la ruota sinistra gira rapidamente – la ruota destra lenta-
mente avanti
– Manopola verso sinistra e cursore avanti –>
timone del caravan verso sinistra
la ruota sinistra gira lentamente – la ruota destra rapida-
mente avanti
– Manopola verso destra e cursore indietro –>
timone del caravan verso destra
la ruota sinistra gira lentamente – la ruota destra rapida-
mente indietro
– Manopola verso sinistra e cursore indietro –>
timone del caravan verso sinistra
la ruota sinistra gira rapidamente – la ruota destra lenta-
mente indietro
Più si spinge il cursore verso il fine corsa, più la velocità aumen-
ta (raggio di curvatura e velocità liberamente selezionabili).
Avvicinamento e allontanamento
h = Comando a due mani Allontanamento dei rulli di tra-
smissione
(i rulli di trasmissione si allontanano dal pneumatico)
i = Comando a due mani Avvicinamento dei rulli di trasmis-
sione
(i rulli di trasmissione si spostano verso il pneumatico)
Per avvicinare o allontanare i rulli di trasmissione, occorre
sempre premere i due tasti contemporaneamente per
circa 3 secondi (ritardo di sicurezza) fino a quando ha inizio
l’operazione di avvicinamento o allontanamento.
Quando i rulli di trasmissione si spostano nella direzione della
rispettiva posizione finale, è possibile rilasciare i tasti. I rulli di
trasmissione raggiungono automaticamente la posizione finale.
Se durante l’avvicinamento vengono premuti i due tasti
di allontanamento, l’avvicinamento viene interrotto, i rulli
di trasmissione vengono allontanati e si spostano automatica-
mente fino alla posizione finale.
Il telecomando si disattiva automaticamente dopo circa 1 minu-
to, se non viene premuto alcun tasto. Il LED 4 verde si spegne.
Per riattivare il telecomando, posizionare l’interruttore a scor-
rimento su «Off» e, dopo circa 1 secondo, portarlo nuova-
mente su «On» .
Sul caravan non è presente alcun interruttore «On / Off».
Codice lampeggiante con LED e segnale
acustico del telecomando
LED 1 Visualizzazione del livello di carica della batteria
rosso del caravan
buono il LED è spento
debole LED rosso acceso
scarica LED acceso e LED 3 indicante
messaggio d’errore
LED 2 acceso in caso di guasto temporaneo, risuona
giallo inoltre un segnale acustico
in caso di sovracorrente / sovratemperatura. La
potenza viene ridotta automaticamente. Lasciare
raffreddare il sistema.
lampeggia quando il Mover® viene avvicinato e la
centralina o il telecomando sono stati spenti.
Istruzioni per l’uso
