77
Fjärrkontroll
a
c
i

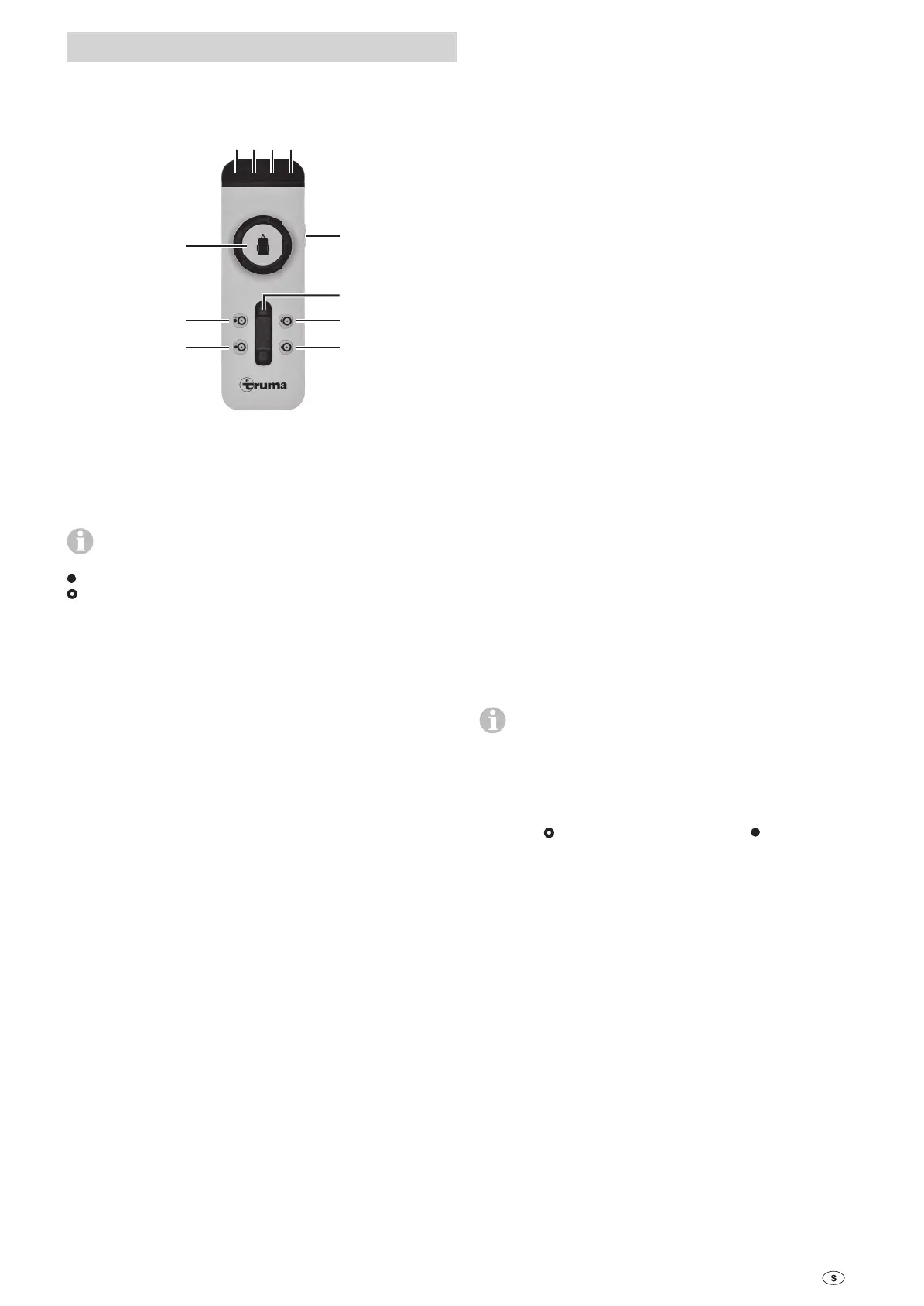

Bild 2
Aktivering av fjärrkontrollen
a = skjutbrytare Till / Från
När den aktiveras får ingen annan fjärrkontrollsfunktion
vara aktiverad
Till (LED 4 tänds*)
Från (LED 4 släcks)
* När fjärrkontrollen aktiverats blinkar LED 4 under ca 5 sek-
under tills systemet är driftklart.
För styrning av husvagnen finns följande möjligheter:
b med enbart vridreglage
c med enbart skjutreglage
b + c med både vrid- och skjutreglage
På vridreglaget visar husvagnssymbolen den aktuella körrikt-
ningen (i förhållande till husvagnen).
Med skjutreglaget kan husvagnen köras framåt och bakåt ut-
an ryck, och hastigheten kan regleras steglöst.
Enbart skjutreglage
(Framåt, bakåt och steglös hastighetsreglering)
– Skjutreglaget framåt –> husvagnen körs framåt (i riktning
mot dragstången) (båda hjulen roterar framåt)
– Skjutreglaget bakåt –> husvagnen körs bakåt (i motsatt rikt-
ning mot dragstången) (båda hjulen roterar bakåt)
Hastigheten ökar ju längre reglaget flyttas från nolläget.
Vridreglage Mover®XT4
Med vridreglaget kan husvagnens dragstång vridas till vän-
ster/ höger inom ett område på ca 30 cm vardera riktning.
När arbetsområdet för roteringen har uppnåtts avslutas rote-
ringen automatiskt.
För att fortsätta roteringen ytterligare måste man köra en rak-
sträcka framåt eller bakåt (med skjutreglaget).
Vridreglage och skjutreglage Mover®XT4
(Husvagnen åt höger eller vänster och framåt eller bakåt)
När både vridreglaget och skjutreglaget används samtidigt
kör Mover®XT4 i en cirkel. Härvid roterar hjulen kontinuerligt,
men de inre hjulen i kurvan roterar långsammare än de yttre
hjulen.
– Vridreglaget åt höger och skjutreglaget framåt –>
husvagnens dragstång åt höger
vänster hjul roterar snabbt – höger hjul roterar långsamt
framåt
– Vridreglaget åt vänster och skjutreglaget framåt –>
husvagnens dragstång åt vänster
vänster hjul roterar långsamt – höger hjul roterar snabbt
framåt
– Vridreglaget åt höger och skjutreglaget bakåt –>
husvagnens dragstång åt höger
vänster hjul roterar långsamt – höger hjul roterar snabbt
bakåt
– Vridreglaget åt vänster och skjutreglaget bakåt –>
husvagnens dragstång åt vänster
vänster hjul roterar snabbt – höger hjul roterar långsamt
bakåt
Hastigheten ökar ju längre reglaget flyttas mot anslaget (kurv-
radie och hastighet är fritt valbara).
Fram- / bortsvängning
h = Tvåhandsmanövrering för bortsvängning av drivhjulen
(drivhjulen flyttas bort från däcket)
i = Tvåhandsmanövrering för framsvängning av drivhjulen
(drivhjulen flyttas till däcket)
För att svänga fram och svänga bort drivhjulen måste alltid
båda knapparna tryckas in samtidigt – under ca 3 sek-
under (säkerhetsfördröjning) – tills drivhjulen börjar svängas.
Knapparna kan släppas upp när drivhjulen rör sig i rikt-
ning mot respektive ändläge. Drivhjulen når sitt ändläge
automatiskt.
Om båda knapparna för bortsvängning trycks under
framsvängning, avbryts framsvängningen. Drivhjulen
svängs bort och rör sig automatiskt fram till ändläget.
Om ingen knapp trycks in kopplar fjärrkontrollen från efter ca
1 minut. Den gröna lysdioden 4 slocknar.
För att aktivera fjärrkontrollen igen ställer man skjutreglaget
på ”Från” och efter ca 1 sekund på ”Till” igen.
På själva husvagnen finns ingen ”Till / Från”-brytare.
LED-blinkkod och signalton på fjärrkontrollen
LED 1 röd Visar laddningsstatus för husvagnsbatteriet
bra lysdioden släckt
svagt lysdioden lyser
tomt lysdioden lyser och lysdiod 3 visar
felmeddelande
LED 2 gul lyser vid kortvarigt fel, dessutom hörs en
signalton
vid överström / övertemperatur. Effekten reduc-
eras automatiskt. Låt systemet svalna.
blinkar när Mover® har svängts fram och styren-
heten eller fjärrkontrollen har stängts av.
LED 3 röd lyser vid varaktigt fel, dessutom hörs en signal-
tonom
t.ex. drivmotorn är defekt
dra åt handbromsen. Se avsnittet ”Felsökning”
Bruksanvisning
