Elkablar och styrenhet
Mover®XT4 får endast anslutas till 12 V-batterier (likspänning)!
Innan några arbeten på enheten påbörjas ska batteriet
och all extern strömförsörjning kopplas från. Är du o-
säker när det gäller den elektriska anslutningen bör du kontak-
ta en kvalificerad fordonselektriker.
Den elektriska installationen måste uppfylla de tekniska och
administrativa bestämmelserna i användningslandet (t.ex.
EN1648-1). Nationella föreskrifter och regler måste följas.
På varje drivenhet är anslutningskablar för körmotor och data-
kabel förmonterade. Markera respektive motoranslutnings-
kabel (drivenhet A resp. B – se även kopplingsschema) och
dra dem provisoriskt längs husvagnens underrede till den
avsedda monteringsplatsen för styrenheten. En lämplig plats
för styrenheten är t.ex. en förvaringslåda för sängkläder i
närheten av rangeringssystemet med ett minsta avstånd till
batteriet på 40cm.
Sätt in styrenheten i förvaringslådan och fixera den med de
bifogade skruvarna för spånplatta (5 x 25).
Markera ett hål Ø 25mm på husvagnens golv för genom-
föring av kablarna. Hålet skall ligga ca 150 mm från styren-
hetens kopplingslist.
Var försiktig så att du inte borrar i underliggande ram-
delar, gasolledningar eller elektriska ledningar!
Borra upp hålet, dra kablarna genom husvagnsgolvet till styr-
enheten och lägg dem så att de inte utsätts för nötning (i syn-
nerhet vid genomföring genom metallväggar). Använd de bifo-
gade skyddsrören för att undvika skador på kablarna.
Körmotorerna rör sig under drift. För att utjämna det-
ta skall kablarna i detta område fästas löst med ett visst
spelrum för att undvika att kabeln töjs. Dra aldrig i styren-
heten så att kablarna töjs!
Fixera kablarna på chassit resp. underredet med de bifogade
klämmorna och skruvarna.
Täta hålet i fordonsgolvet med ett plastiskt karosstätnings-
medel.

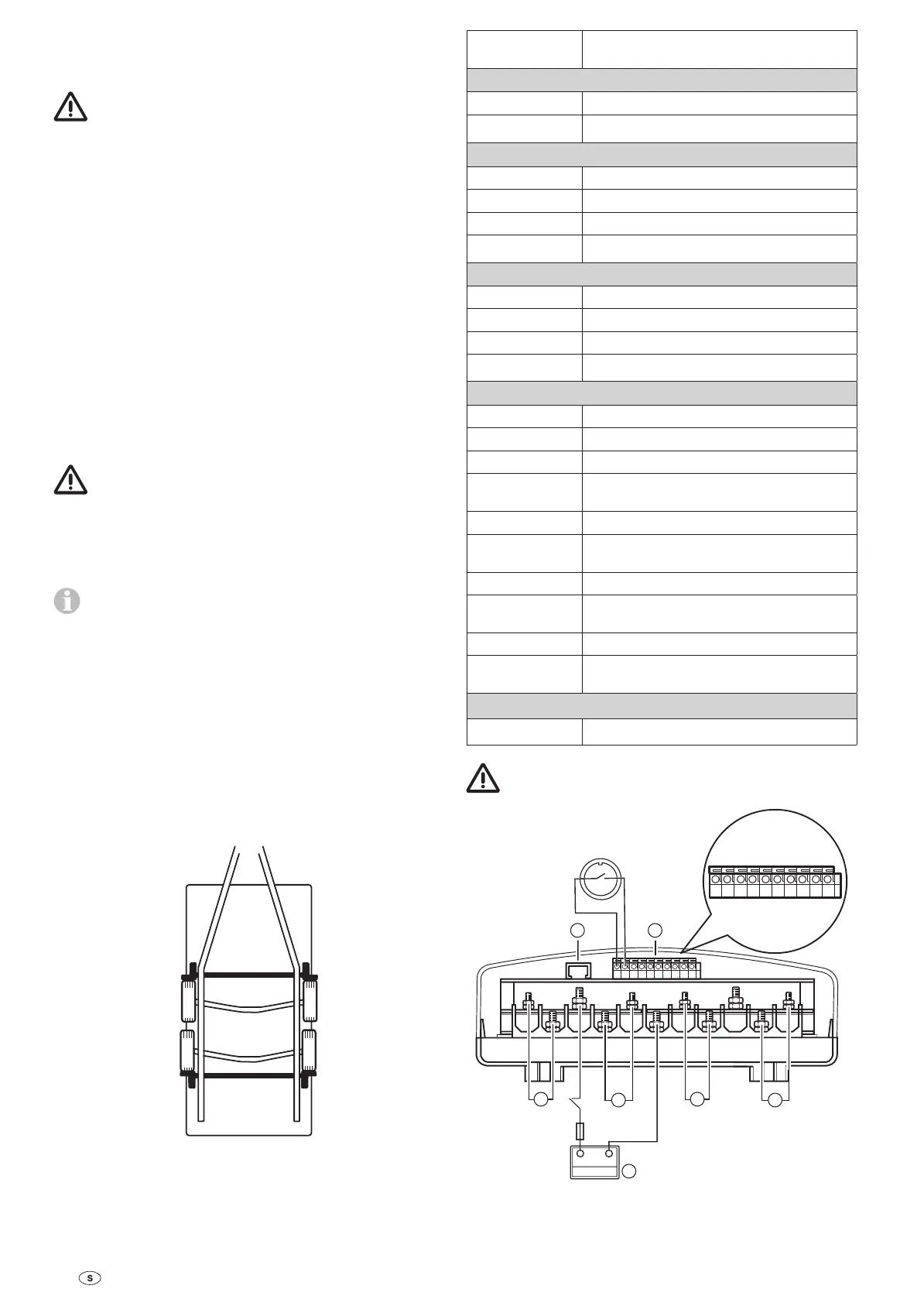

Kopplingsschema
Montering framför och bakom axeln
(Vy från ovan)
A
B
A
B
Bild 25
PIN
(Bild 26 / 27)
Beskrivning
Batteri (C)
Battery + Batteri pluspol, röd 25 mm
Battery - Batteri minuspol svart, 25 mm
Drivenheterna framför axeln
Motor left + (B) Motor vänster pluspol, röd 10 mm
Motor left - (B) Motor vänster minuspol, svart 10 mm
Motor right + (A) Motor höger pluspol, röd 10 mm
Motor right - (A) Motor höger minuspol, svart 10 mm
Drivenheterna bakom axeln
Motor left + (A) Motor vänster pluspol, röd 10 mm
Motor left - (A) Motor vänster minuspol, svart 10 mm
Motor right + (B) Motor höger pluspol, röd 10 mm
Motor right - (B) Motor höger minuspol, svart 10 mm
Kopplingslist (D)
K1-1 Säkerhetsuttag, svart
K1-2 Säkerhetsuttag, svart/röd
K1-3 Datakabel motor vänster, svart, 0,5 mm
K1-4 Datakabel motor vänster, svart/röd,
0,5mm
K1-5 Datakabel motor höger, svart, 0,5 mm
K1-6 Datakabel motor höger, svart/röd,
0,5mm
K1-7 Datakabel motor vänster, svart, 0,5 mm
K1-8 Datakabel motor vänster, svart/röd,
0,5mm
K1-9 Datakabel motor höger, svart, 0,5 mm
K1-10 Datakabel motor höger, svart/röd,
0,5mm
Diagnosgränssnitt (E)
J 1 Diagnosgränssnitt
Om datakablarna dras på ett felaktigt sätt kan systemet
inte initialiseras.
+
-
B
A
+-
A
+-+-
13 57 9
DE
C
B
+-
M6 = 6 Nm
M5 = 3,5 Nm
13 57 9
Bild 26
När kablarna har dragits fram till styrenheten måste de också
dragavlastas.
