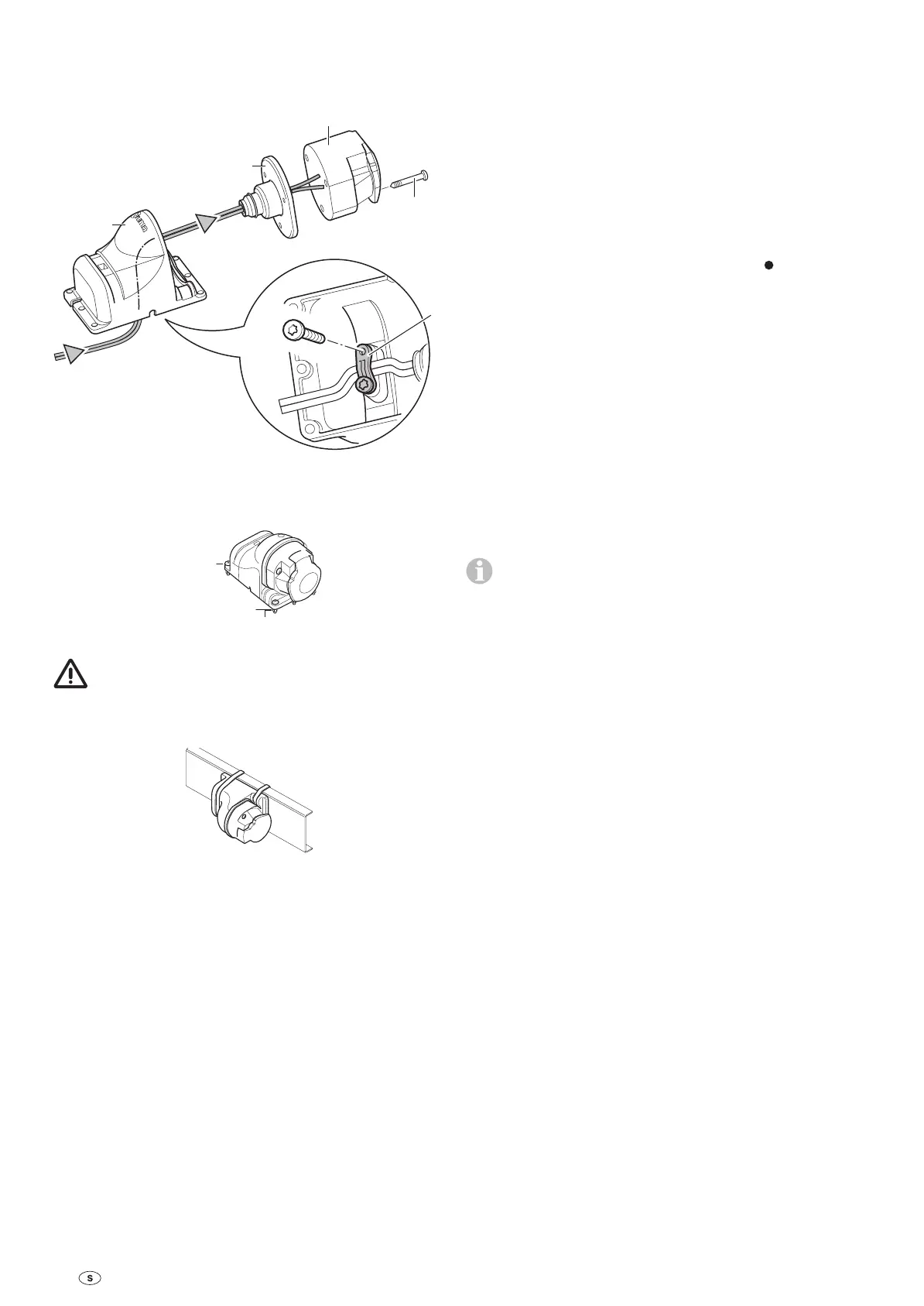

Lägg kabeln löst genom dragavlastningen (k) och skruva fast
den med de 2plåtskruvarna. Beroende på monteringssituation
kan kabeln dras ut genom endera av de tre ursparingarna i
uttagshållaren.
j
(3 x)
h
g
PT 4 x 10
k
Bild 30
Sätt fast säkerhetsuttaget på husvagnens (plast-) dragstångs-
kåpa med 4 skruvar, muttrar och brickor.
Bricka 4,3
Bild 31
Att borra i chassit är inte tillåtet.
Alternativt kan säkerhetsuttaget fästas med de båda snäck-
gängade klämmorna.
Bild 32
Dra fram båda ledarna till styrenheten (korta dem om
det behövs) och anslut dem till kopplingslisten enligt
kopplingsschemat.
Kontrollera en gång till att alla kablar är korrekt anslutna och
att de är fästa med de bifogade klämmorna och att de inte
kan avnötas.
Funktionskontroll
Kontrollera om batterierna är helt laddade för drift av
Mover®XT4.
Ställ husvagnen utomhus på en tom och plan plats och dra åt
handbromsen. Drivhjulen får inte ligga an på hjulen och hörn-
stöden måste vara upplyfta.
Anslut batteriklämmorna till batteriet. Kontrollera att alla kablar
är fixerade och att de inte är heta samt att inga tecken på kort-
slutning föreligger.
Sätt in den 13-poliga stickkontakten i säkerhetsuttaget.
Skjut fjärrkontrollens skjutbrytare till läget ”Till” . Härigenom
aktiveras fjärrkontrollen – grön lysdiod 4 blinkar tills styren-
heten är driftklar. Om lysdiod 4 inte tänds, kontrollera polaritet
och status för fjärrkontrollens batterier.
Kontrollera om drivmotorerna står stilla. Aktivera skjutregl-
aget(C) medan fjärrkontrollen är tillkopplad – drivmotorerna
måste då rotera.
Sväng fram drivhjulen till däcken med fjärrkontrollen.
Säkerställ att inga hinder befinner sig kring husvagnen och
lossa handbromsen. Kontrollera nu alla funktioner flera gånger
enligt bruksanvisningen.
Dra åt husvagnens handbroms. Sväng bort drivhjulen och
ställ fjärrkontrollens skjutbrytare i läget ”Från” £ för att kop-
pla från fjärrkontrollen och Mover®XT4. Kontrollera avståndet
mellan drivhjul och däck en gång till. Justera vid behov.
Avståndet mellan bortsvängda drivhjul och däck är
20mm.
Varningsskyltar
Den gula varningsskylten som medföljer enheten ska av mont-
ören eller fordonsägaren placeras på en för alla användare väl
synlig plats i fordonet (t.ex. på dörren till klädskåpet)! Omde-
kalen saknas kan den rekvireras från Truma.
