50

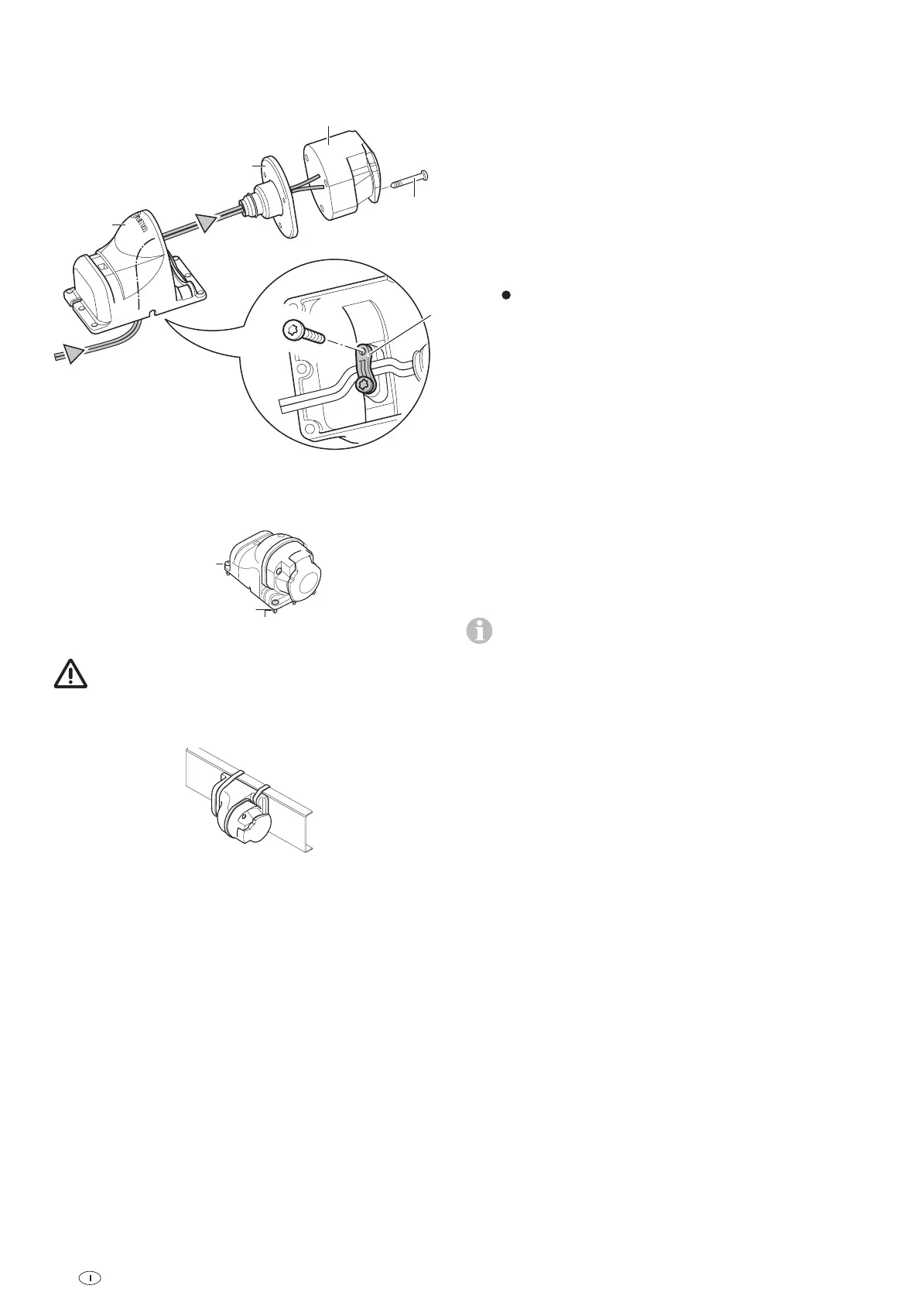

Posare i cavi allentati mediante il pressacavo (k) e serrare sal-
damente con 2 viti per lamiera. Il cavo può essere fatto pas-
sare come si desidera, in base alla situazione di montaggio, in
una delle tre cavità del supporto presa.
j
(3 x)
h
g
PT 4 x 10
k
Figura 30
Fissare la presa di sicurezza sulla copertura del timone (in pla-
stica) del caravan con 4 viti, dadi e rondelle.
Rondella 4,3
Figura 31
Sul telaio non devono essere praticati fori.
In alternativa, la presa di sicurezza può essere fissata con le
due fascette a filettatura elicoidale.
Figura 32
Posare i due conduttori fino alla centralina di comando (even-
tualmente accorciare) e collegare nella morsettiera a listel-
lo(D) come da schema di collegamento.
Controllare di nuovo che tutti i cavi siano collegati corretta-
mente, che siano fissati con i morsetti in dotazione e che non
sia possibile un loro sfregamento.
Prova di funzionamento
Verificare che la batteria per il funzionamento del Mover®XT4
sia completamente carica.
Posizionare il caravan all’esterno su un terreno sgombro e pia-
neggiante e inserire il freno a mano. I rulli di trasmissione non
possono appoggiare sulle ruote e gli elementi angolari devono
essere sollevati.
Collegare i morsetti alla batteria. Assicurarsi che tutti i cavi
siano fissati in modo sicuro e non siano caldi come pure che
non siano presenti segni di cortocircuiti, ecc.
Inserire la spina a 13 poli nella presa di sicurezza.
Posizionare l’interruttore a scorrimento del telecomando su
«On» . Si accende così il telecomando, il LED 4 verde lam-
peggia fino a quando la centralina è pronta per l’uso. Se il
LED 4 non si illumina, controllare la polarità e lo stato delle
batterie del telecomando.
Controllare che i motori di azionamento siano fermi. A tele-
comando acceso, azionare il «cursore (C)», i motori di aziona-
mento devono ruotare.
Avvicinare i rulli di trasmissione sui pneumatici mediante il
telecomando.
Accertarsi che nessun ostacolo sia presente intorno al cara-
van e rilasciare il freno a mano. Ora controllare più volte tutte
le funzioni in base alle istruzioni per l’uso.
Inserire il freno a mano del caravan. Per poter disattivare il te-
lecomando e il Mover®XT4, allontanare i rulli di trasmissione
e spostare l’interruttore a scorrimento del telecomando in po-
sizione «Off» £. Controllare di nuovo la distanza presente tra i
rulli di trasmissione e i pneumatici. Se necessario, regolarla.
La distanza tra rulli di trasmissione allontanati e pneuma-
tici è di 20 mm.
Avvertenze
L’installatore o il proprietario del veicolo dovrà applicare l’a-
desivo giallo di avviso fornito con l’apparecchio in un punto
del veicolo ben visibile a tutti gli utilizzatori (ad es. sulla porta
dell’armadio)! Gli eventuali adesivi mancanti possono essere
richiesti a Truma.
