Elektrisk ledningsføring og styring
Mover®XT4 er kun egnet til tilslutning ved 12 V-batterier
(jævnstrømsspænding)!
Inden arbejdet påbegyndes, frakobles batteriet og al
ekstern strømforsyning. Ved usikkerheder mht. den
elektriske tilslutning skal du få en sagkyndig til at foretage
denne.
Den elektriske installation skal ske i overensstemmelse med
de tekniske og administrative bestemmelser i det pågældende
anvendelsesland (f.eks. EN 1648-1). Nationale forskrifter og
direktiver skal overholdes.
På hver drivenhed er der formonteret tilslutningskabler til
køremotoren og datakabler. Marker det pågældende motor-
tilslutningskabel (drivenhed A eller B – se også tilslutnings-
skemaet) og træk det provisorisk på campingvognens under-
vogn til det monteringssted, der er beregnet til styringen. Et
velegnet sted til montering af styringen er f.eks. et magasin i
umiddelbar nærhed af rangersystemet med en min. afstand
på 40 cm til batteriet.
Isæt styringen i magasinet og fastgør med de medleverede
klempladeskruer (5 x 25).
I en afstand på ca. 150 mm fra styringens tilslutningsliste
markeres et hul Ø 25 mm til gennemføringen af kabelstrenge
på gulvet i campingvognen.
Før der bores, skal du være opmærksom på rammede-
le, gasledninger og elektriske ledninger nedenunder!
Bor et hul, før kablet gennem campingvognens gulv hen til
styringen og træk det på en sådan måde, at disse (specielt
ved gennemføringer ved metalvægge) ikke kan skurre. An-
vend de medfølgende beskyttelsesrør for at undgå skader på
kablerne.
Køremotorerne bevæger sig under driften. For at ud-
ligne dette fastgøres kablerne i dette område løst med
en smule spillerum for at undgå, at kablerne udvider sig. Der
må ikke trækkes et kabel over styringen!
Fastgør kablet vha. de medfølgende klemmer og skruer på
chassiset eller undervognen.
Tætn hullet i køretøjets bund med plastisk
karosseritætningsmiddel.

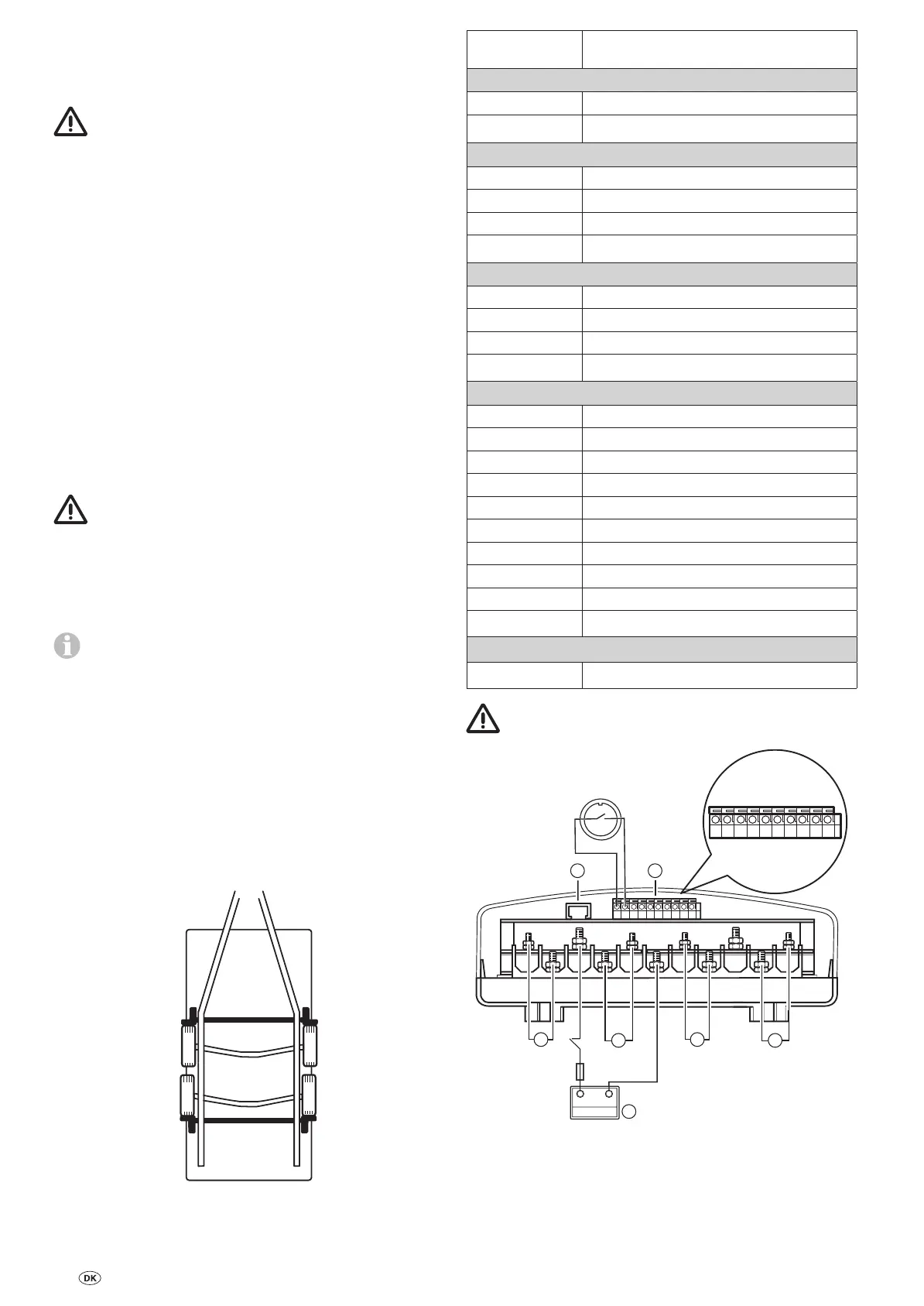

Tilslutningsskema
Montering foran og bag akslen
(Set ovenfra)
A
B
A
B
Fig. 25
PIN
(fig. 26 / 27)
Beskrivelse
Batteri (C)
Battery + Batteri +pol, rød 25mm
Battery - Batteri -pol, sort 25mm
Drivenheder foran akslen
Motor left + (B) Motor venstre +pol, rød 10mm
Motor left - (B) Motor venstre -pol, sort 10mm
Motor right + (A) Motor højre +pol, rød 10mm
Motor right - (A) Motor højre -pol, sort 10mm
Drivenheder bag akslen
Motor left + (A) Motor venstre +pol, rød 10mm
Motor left - (A) Motor venstre -pol, sort 10mm
Motor right + (B) Motor højre +pol, rød 10mm
Motor right - (B) Motor højre -pol, sort 10mm
Klemliste (D)
K1-1 Sikkerhedsstikdåse, sort
K1-2 Sikkerhedsstikdåse, sort/rød
K1-3 Datakabel motor venstre, sort 0,5mm
K1-4 Datakabel motor venstre, sort/rød 0,5mm
K1-5 Datakabel motor højre, sort 0,5mm
K1-6 Datakabel motor højre, sort/rød 0,5mm
K1-7 Datakabel motor venstre, sort 0,5mm
K1-8 Datakabel motor venstre, sort/rød 0,5mm
K1-9 Datakabel motor højre, sort 0,5mm
K1-10 Datakabel motor højre, sort/rød 0,5mm
Diagnoseinterface (E)
J 1 Diagnose interface
På grund af forkert datakabeltildeling, kan systemet ikke
initialiseres
+
-
B
A
+-
A
+-+-
13 57 9
DE
C
B
+-
M6 = 6 Nm
M5 = 3,5 Nm
13 57 9
Fig. 26
Når kablerne er ført ud af styringen, skal disse trækaflastes.
