71

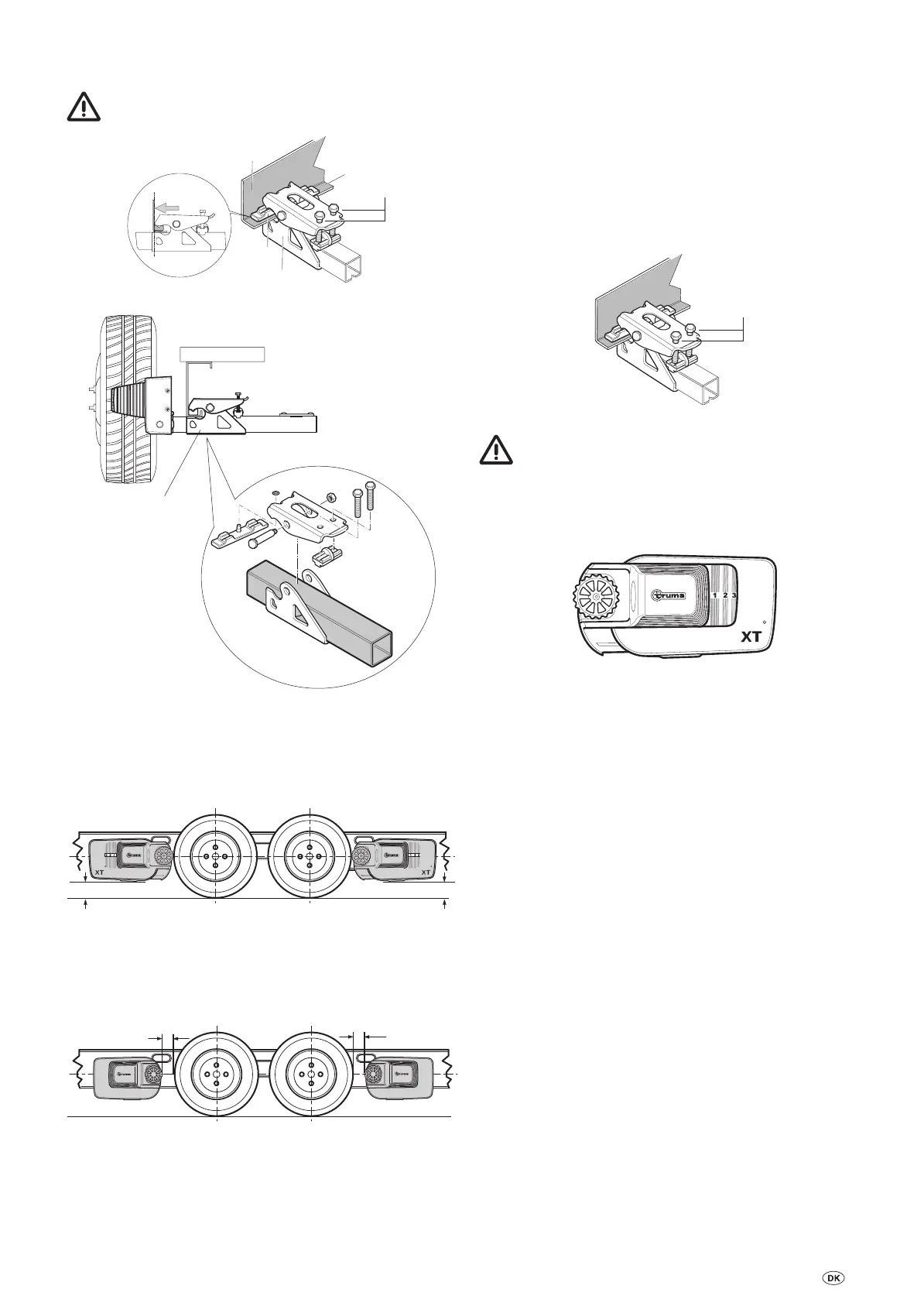

Placer drivenheder med tværstænger og fastgørelsessæt (b)
på chassiset og skru så meget fast med de to skruer (c), at en
flytning på rammen stadig lige kan lade sig gøre.
Gripperen (a) skal ligge helt på chassisrammen (e) og
op ad benene (d).
c
a
d
e
Fig. 19
b
Fig. 20
Ved en for lav rammehøjde tilbyder Truma til udligning som
tilbehør afstandssæt med 30 mm og 60 mm.
Afstandssæt 30 mm, art.-nr. 60030-95000.
Afstandssæt 60 mm, art.-nr. 60030-95100.
Sørg for tilstrækkelig frihøjde (min. 110 mm).
min. 110 mm
Mover
Mover
Fig. 21
Hold den rette afstand mellem dæk og ruller (20 mm) ved
at flytte drivenhederne (i frakoblet stand) på langs vha. den
medfølgende afstandslære. Den flytbare midterstang tillader
tilpasningen til rammebredden.
Fig. 22
Flyt drivenhederne på tværs, så dækkets / rullens maksimale
anlægsflade tildækkes.
Efter korrekt placering spændes fastgørelsessættets skruer (c)
en smule og derefter kontrolleres de nødvendige afstande igen.
Her skal campingvognens vægt hvile på hjulene.
Placer de flytbare midterstænger i midten (anbring evt. en mar-
kering inden montering), spænd (20 Nm) de 2 skruer (M8 x 30)
og sikr disse med kontramøtrikkerne.
Kontroller igen afstanden på 20 mm til dækket (med belastede
hjul). Spænd derefter fastgørelsessættets 2 skruer (M10) skif-
tevis med 25 Nm.
Fig. 23
Skruer er forsynet med skruesikring og må derfor kun
skrues ind én gang.
Positionsvisning
Viser positionen for, hvor langt Mover®XT4 er tilkoblet.
Intet synligt tal Frakoblingsposition
Tal 1 til 3 synligt Tilkoblingsposition
Mover
Fig. 24
