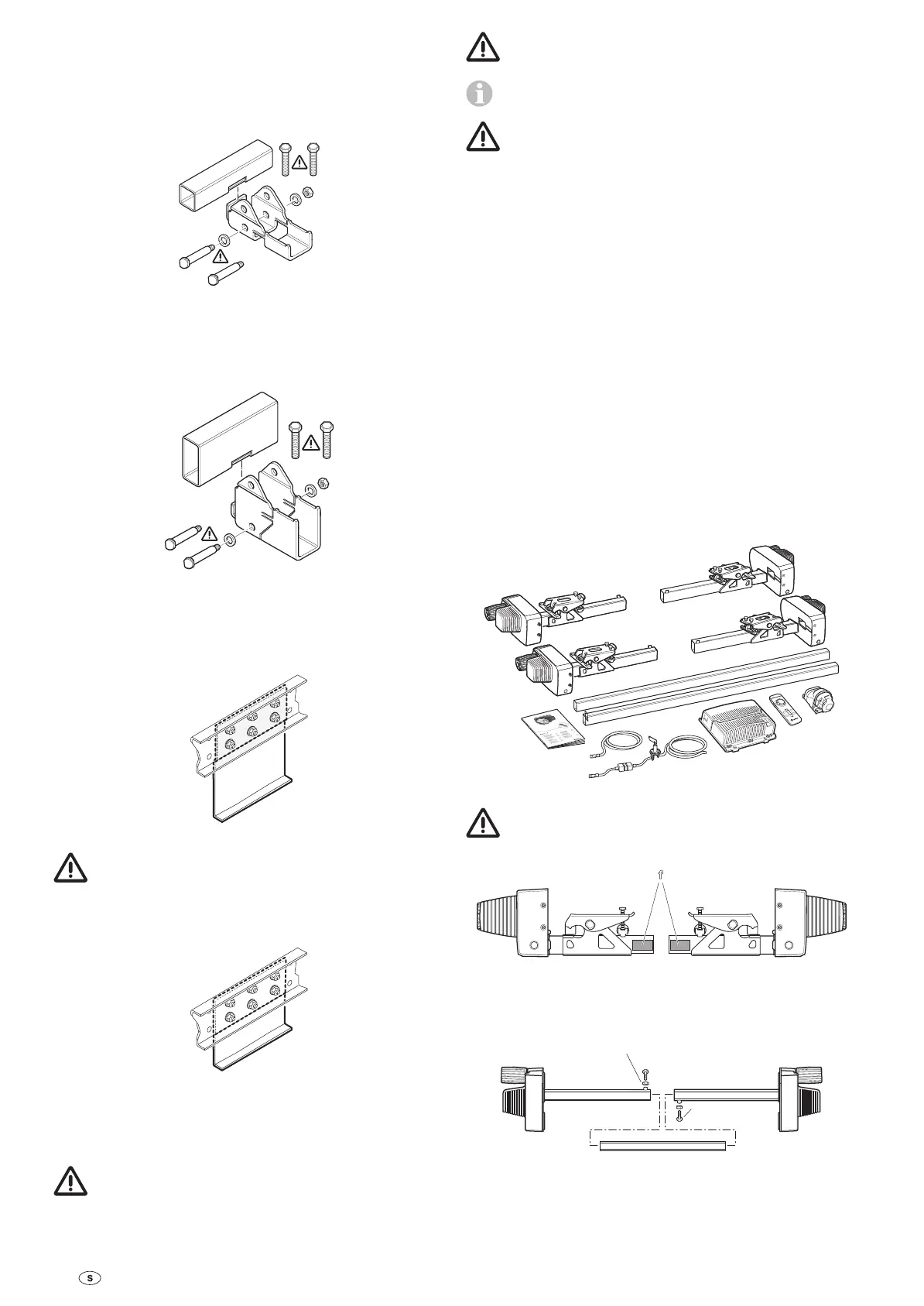

Montering av specialtillbehör
1. Distanssats 30 mm
För utjämning av höjdskillnaden för husvagn / släpfordon med
en ramhöjd mellan 110 och 140mm,
art.nr 60030-95000.
Bild 9
2. Distanssats 60 mm
För utjämning av höjdskillnaden för husvagn / släpfordon med
en ramhöjd mellan 80 och 110 mm,
art.nr 60030-95100.
Bild 10
3. Planramsats
För utjämning av höjdskillnaden för husvagn / släpfordon med
en ramhöjd under 80 mm och / eller överbryggande stag,
art.nr 60010-64900.
Bild 11
Vid användning av denna monteringssats måste man
iTyskland låta husvagnen besiktigas av en
bilbesiktningsman.
4. Planramsats, kort
Bild 12
För utjämning av höjden för husvagn / släpfordon med
en ramhöjd under 80 mm,
art.nr 60030-37600.
Vid användning av denna monteringssats måste man
iTyskland låta husvagnen besiktigas av en
bilbesiktningsman.
I vissa fall är montering inte möjlig därför att underredet
är överbyggt. Rådgör i så fall med din återförsäljare.
Detaljerade monteringsanvisningar finns med i respektive
monteringssats.
Montering av Mover®XT4 på husvagnar / släpfordon
med andra ramar är inte tillåten!
På fordonsramen får varken borras eller svetsas (med undan-
tag för om en planramsats används). Under inga omständig-
heter får delar av hjulupphängningen demonteras.
Platsval
För fastsättning av Mover®XT4 får endast de medlevererade
skruvarna (eller sådana komponenter som tillhandahålls som
specialtillbehör) användas.
Montering av drivelementen
Fordonsramen måste vara fri från rost, fett och stark ned-
smutsning. I området kring hjulupphängningen får det inte
finnas några skador.
Hjulen och däcken på husvagnen måste ha samma storlek
och konstruktion och vara uppumpade enligt tillverkarens
uppgifter.
Ta ur alla komponenter ur förpackningen och lägg dem på
marken.
Bild 16
För att garantera giltigheten hos det nationella typgod-
kännandet (ABE), måste typskyltarna (f) till vänster och
höger om tvärstagen (4 x) finnas på plats.
f
Bild 17
Sätt löst ihop drivenheterna och tvärstagen. Dra bara till skruv-
arna (kontramuttrar) för hand.
Mutter M8 (2 x)
M8 x 30 (2 x)
Bild 18
