83

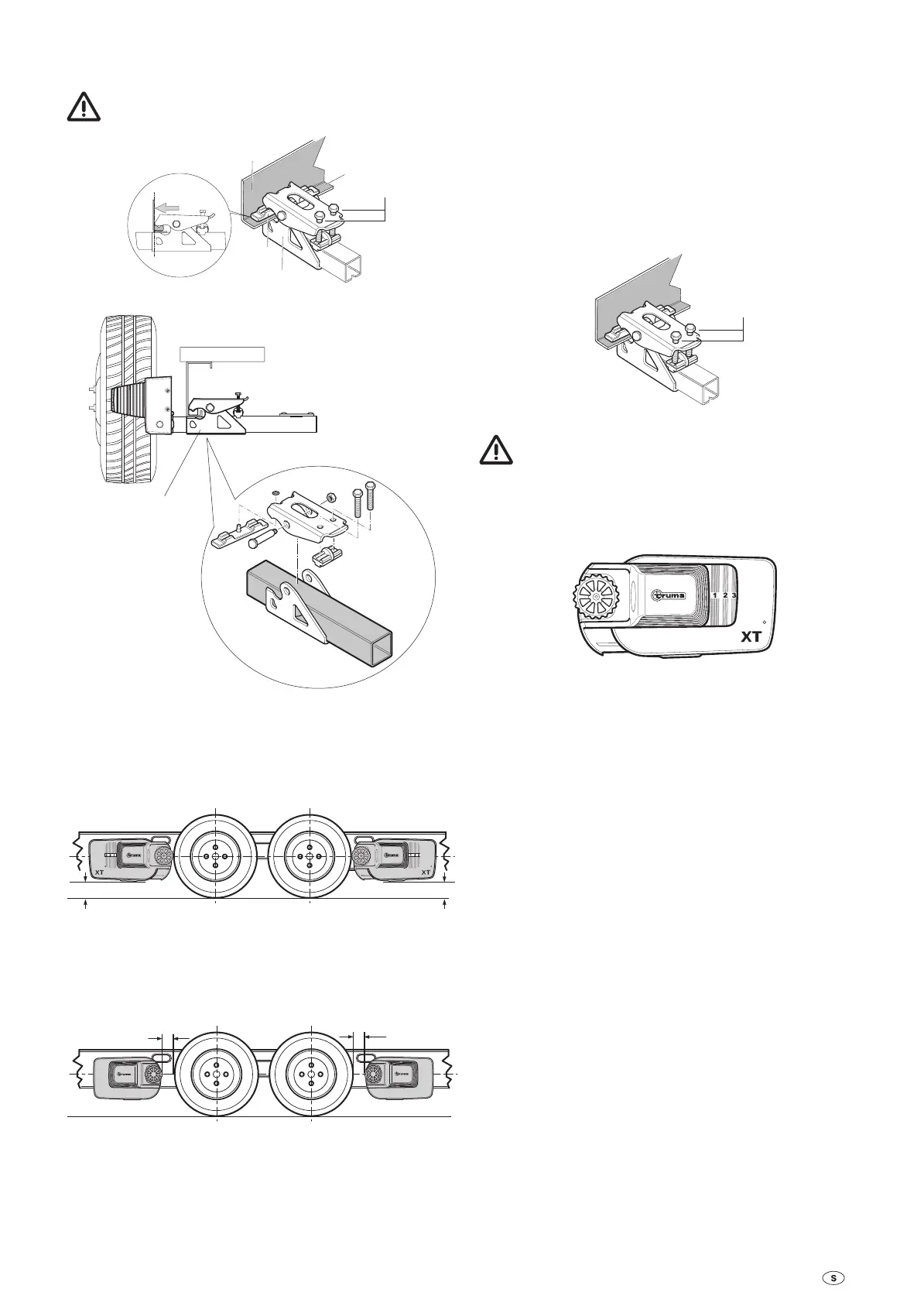

Sätt på drivenheterna med tvärstagen och fästsatsen (b) på
fordonsramen och skruva fast den med de båda skruvarna (c)
så att den precis kan förskjutas på ramen.
Griparen (a) måste ligga an fullständigt mot chassi-
ramen (e) och mot skänkeln (d).
c
a
d
e
Bild 19
b
Bild 20
Om ramhöjden är alltför låg erbjuder Truma distanssatser på
30 mm och 60 mm för utjämning.
Distanssats 30 mm, art.-nr 60030-95000,
Distanssats 60 mm, art.-nr 60030-95100.
Se till att det finns tillräcklig markfrigång (minst 110 mm).
min. 110 mm
Mover
Mover
Bild 21
Skjut drivenheterna (i bortsvängt läge) i längsriktning för att
få korrekt avstånd mellan däck och hjul (20 mm) med hjälp av
den bifogade avståndsmallen. Den flyttbara mittstången med-
ger en anpassning till rambredden.
Bild 22
Skjut drivenheterna i tvärsriktning så att däckets / drivhjulets
maximala löpyta täcks.
När placeringen är rätt skall skruvarna och muttrarna från fäst-
satsen dras åt lätt. Därefter kontrolleras en gång till de avstånd
som krävs. Härvid måste husvagnens vikt belasta hjulen.
Placera de skjutbara mittstängerna i mitten (gör eventuellt
en markering före monteringen), dra fast de 2 skruvarna
(M8 x 30, 20 Nm) ) och säkra dem med kontramuttrarna.
Kontrollera igen att avståndet till däcket är 20 mm (med belast-
ade hjul). Dra sedan åt de två skruvarna från fästsatsen (M10)
omväxlande med 25 Nm.
Bild 23
Skruvarna är belagda med skruvsäkring och får därför
endast skruvas i en gång.
Positionsvisare
Anger hur långt Mover®XT4 har svängts fram.
Ingen siffra visas Bortsvängningsposition
En siffra från 1 till 3 visas Framsvängningsposition
Mover
Bild 24
