7
Sie oder Ihr Wohnwagenhändler können die Überprüfung
bzw. Wartung Ihres Mover®XT4 jedes Jahr sehr einfach bei
der Jahresinspektion Ihres Wohnwagens durchführen. Im
Zweifelsfall wenden Sie sich bitte an den Truma Service oder
an einen unserer autorisierten Servicepartner (siehe Truma
Serviceheft oder www.truma.com).
Kontrollen
– Prüfen Sie regelmäßig den Einbau, die Verdrahtung und
die Anschlüsse auf Beschädigungen. Die Antriebseinheiten
müssen sich frei bewegen können und beim Abschwenken
automatisch in die sichere Ruheposition zurückgezogen
werden. Ist dies nicht der Fall, die An triebseinheiten auf
Schmutz oder Korrosion an den Führungen untersuchen
und wenn nötig reinigen um eine ordnungsgemäße Bewe-
gung sicherzustellen.
– Nach einer längeren Standzeit (z. B. Überwinterung) über-
prüfen, ob alle Motoren ordnungsgemäß auf die Befehle der
Fernbedienung reagieren.
– Mindestens alle 2 Jahre muss von einem Fachmann der
Mover®XT4 auf Rost, festen Sitz der Anbauteile sowie auf
ordnungsgemäßen Zustand aller sicherheitsrelevanten Teile
geprüft werden.
Notabschwenkung
Ist die Wohnwagenbatterie soweit entladen, dass das elektri-
sche Abschwenken nicht mehr funktioniert, oder liegt ein
Defekt vor, kann auch manuell abgeschwenkt werden.
Am hinteren Ende der Abdeckung, Plastikkappe (m) mittels
eines Schraubendrehers aushebeln. Den Steckschlüssel
(SW7 – im Lieferumfang enthalten) auf den Sechskantbolzen
aufstecken und die Antriebseinheit durch Drehen gegen den
Uhrzeigersinn ab schwenken. Den Vorgang bei allen Antriebs-
einheiten wiederholen.
m

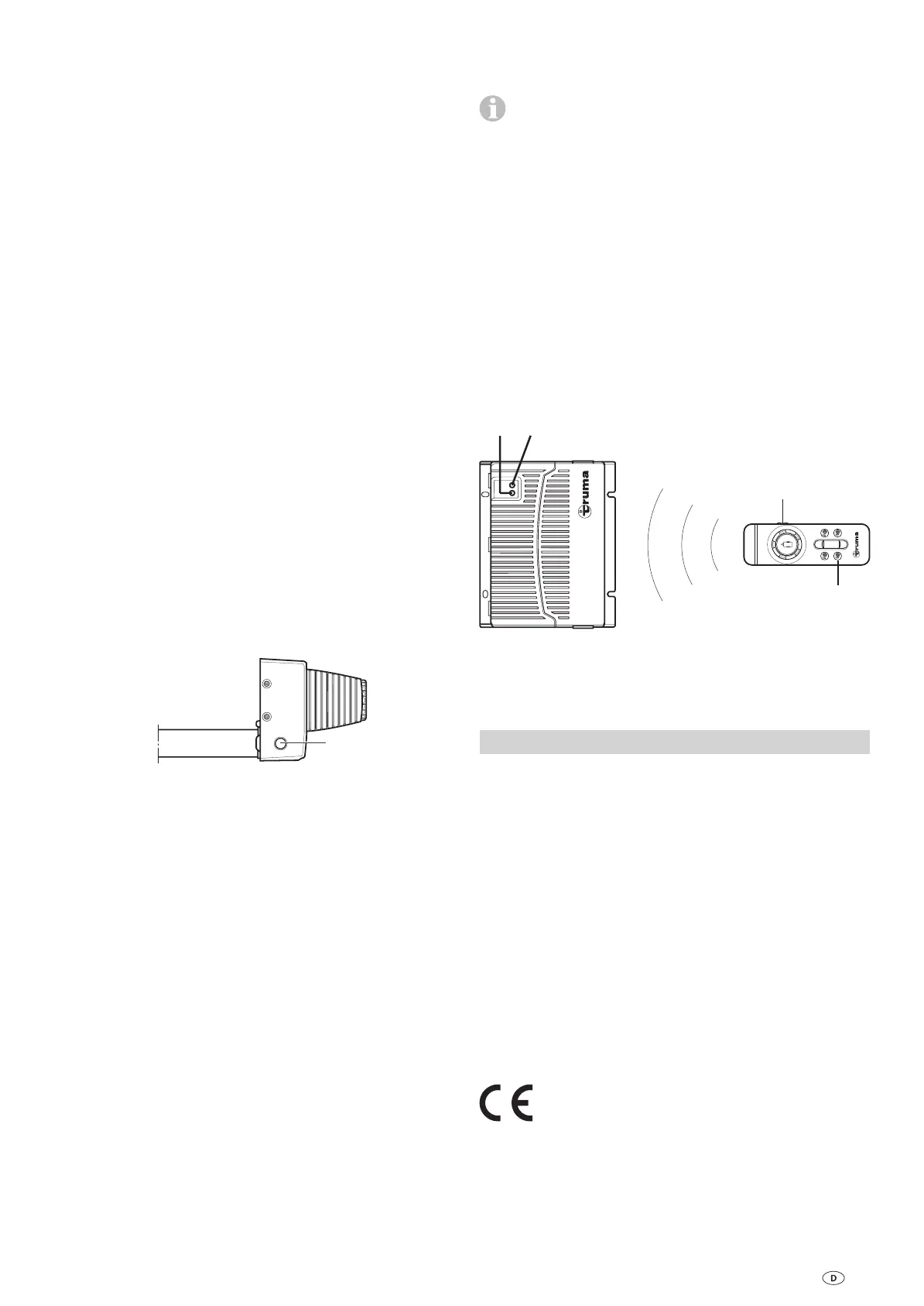

Bild 4
Nach dem Laden der Batterie können die Rollen wieder elekt-
risch angeschwenkt werden.
Fehlersuche
Prüfen Sie die Batterien in der Fernbedienung auf einwandfrei-
en Zustand!
Prüfen Sie, ob der Stecker des Wohnwagens in die Sicher-
heitssteckdose eingesteckt ist!
Prüfen Sie, ob die Wohnwagen-Batterie in einwandfreiem Zu-
stand und voll geladen ist! Bitte beachten Sie, dass Batterien
bei kalten Umgebungstemperaturen einen starken Leistungs-
abfall haben können.
Prüfen Sie, ob die Sicherung im Batterieanschlusskabel in
Ordnung ist. Falls die Sicherung defekt ist, prüfen Sie das An-
schlusskabel auf einen eventuellen Kurzschluss!
Im Falle eines Systemfehlers (Fernbedienung LED 3 rot leuch-
tet), ziehen Sie die Handbremse an und schalten Sie die Fern-
bedienung aus und nach 2 Sekunden wieder ein!
Führen Sie einen Reset mit angezogener Handbremse durch
– ca. 10 Sekunden – (Batterie kurzzeitig abklemmen, oder den
Sicherheitsstecker ab- und wieder anstecken)!
Sollten diese Maßnahmen nicht zur Störungsbehebung füh-
ren, wenden Sie sich bitte an den Truma Service.
Abstimmung der elektronischen Steuerung
mit der Funk-Fernbedienung
Fernbedienung und Steuerung sind werkseitig aufeinan-
der abgestimmt.
Nach dem Austausch der Steuerung oder der Fernbedienung
müssen diese gemäß nachstehender Anleitung erneut abge-
stimmt werden.
Überprüfen Sie die Montage gemäß der Einbauanweisung
und überzeugen Sie sich, dass die Antriebsrollen nicht an-
liegen. Prüfen Sie den ordnungsgemäßen Anschluss und Zu-
stand der Batterie und dass 12 V an der Steuerung anliegen.
Stellen Sie sicher, dass der Wohnwagenstecker in der Sicher-
heitssteckdose steckt.
Fernbedienung ausschalten.
Den Rückstellknopf (k) an der Steuerung drücken und hal-
ten (rote LED – j – blinkt langsam), nach ca. 5 Sek. blinkt die
LED (j) schnell. Dann den Rückstellknopf loslassen und inner-
halb von 10 Sek. auf der Fernbedienung die Taste (c) –An-
schwenken – drücken und halten und die Fernbedienung mit
dem Schiebeschalter (a) einschalten. Taste (c) loslassen.
c
a
k
Bild 5
Fernbe dienung und Steuerung werden aufeinander abge-
stimmt. Nach erfolgreicher Abstimmung leuchtet die rote
LED(j) dauerhaft.
Technische Daten
Betriebsspannung
12 V DC
Stromaufnahme
durchschnittlich ca. 37 A maximal 150 A
Ruhestromaufnahme
< 80 mA (eingestecktem Stecker)
< 150 µA (ausgestecktem Stecker oder nach 1 Stunde bei ein-
gestecktem Stecker)
Funk-Frequenz
Klasse 2, 868 MHz
Geschwindigkeit
ca. 17 cm pro Sekunde
(abhängig von Gewicht und Steigung)
Gewicht
ca. 60 kg
Sicherung Plusleitung
150 A
Einsatzbereich Mover®XT4
Zweiachsige Wohnanhänger mit einem Gesamtgewicht
bis zu 3100 kg
Technische Änderungen vorbehalten!
