Truma Mover XT4 - Accessori Speciali Per Il Montaggio; Montaggio Degli Elementi DI Trasmissione; Scelta Della Posizione

46

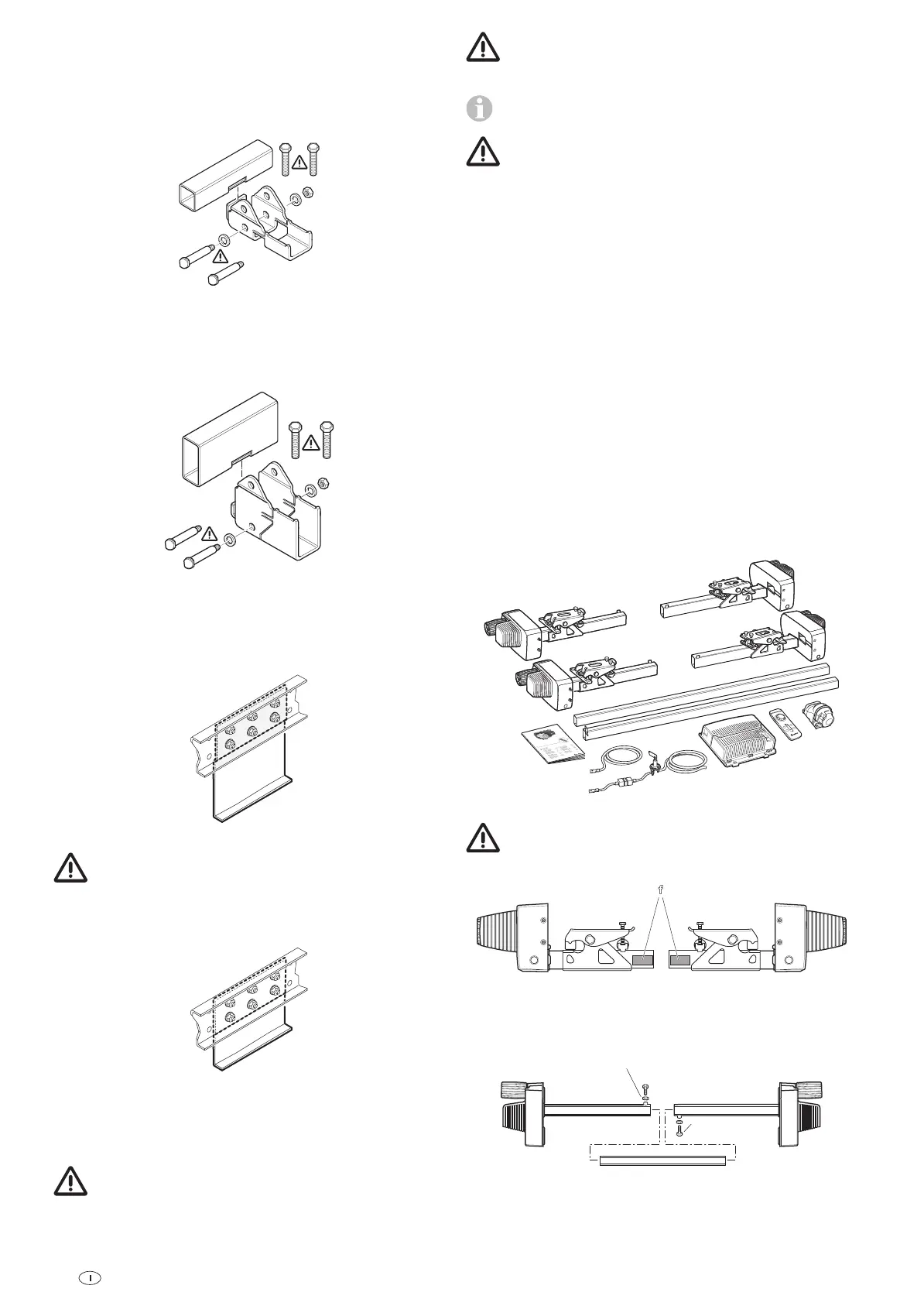

Accessori speciali per il montaggio
1. Set di distanziali da 30 mm
Per la compensazione di altezze di caravan / rimorchi con
un’altezza del telaio inferiore a 140 mm fino a 110 mm, n° art.
60030-95000.
Figura 9
2. Set di distanziali da 60 mm
Per la compensazione di altezze di caravan / rimorchi con
un’altezza del telaio inferiore a 110 mm fino a 80 mm, n° art.
60030-95100.
Figura 10
3. Set per telai piatti
Per la compensazione di altezze di caravan / rimorchi con
un’altezza del telaio inferiore a 80 mm e / o sovrapposizione
dei controventi, n° art. 60010-64900.
Figura 11
Se si utilizza questo kit di montaggio, in Germania è
obbligatorio far effettuare un collaudo da parte di
un perito automobilistico.
4. Set per telai piatti corti
Figura 12
Per la compensazione di altezze di caravan / rimorchi con
un’altezza del telaio inferiore a 80 mm,
n° art. 60030-37600.
Se si utilizza questo kit di montaggio, in Germania è
obbligatorio far effettuare un collaudo da parte di
un perito automobilistico.
In alcuni casi, il montaggio non è possibile a causa
dell’errata costruzione del sottoscocca. Rivolgersi even-
tualmente al proprio rivenditore.
Le istruzioni di montaggio dettagliate sono allegate al re-
lativo kit di montaggio.
Il montaggio del Mover®XT4 su caravan / rimorchi
con altri telai non è consentito!
Sul telaio del veicolo non è permesso eseguire né perforazioni
(tranne nel caso in cui si utilizzi il set per telai piatti) né sal-
dature. Non smontare in nessun caso parti delle sospensioni
dell’asse delle ruote.
Scelta della posizione
Per il fissaggio del Mover®XT4 possono essere utilizzate sol-
tanto le viti in dotazione (oppure i componenti di montaggio
disponibili come accessori speciali).
Montaggio degli elementi di trasmissione
Il telaio del veicolo non deve presentare segni di ruggine,
grasso o sporco pesante. Nella zona delle sospensioni dell’as-
se delle ruote non devono essere presenti danneggiamenti.
Le ruote e i pneumatici montati sul caravan devono essere
della stessa misura e dello stesso tipo ed essere gonfiati in
base alle indicazioni del costruttore.
Togliere tutti i componenti dalla confezione e riporli a terra.
Figura 16
Per garantire la validità del certificato di omologazione
tedesca (ABE), devono essere applicate le targhe dati (f)
sulle barre antirollio (x4), sia a sinistra sia a destra.
f
Figura 17
Unire le unità di trasmissione e le traverse lasciandole allenta-
te. Non stringere eccessivamente le viti (controdadi).
Dado M8 (2 x)
M8 x 30 (2 x)
Figura 18
