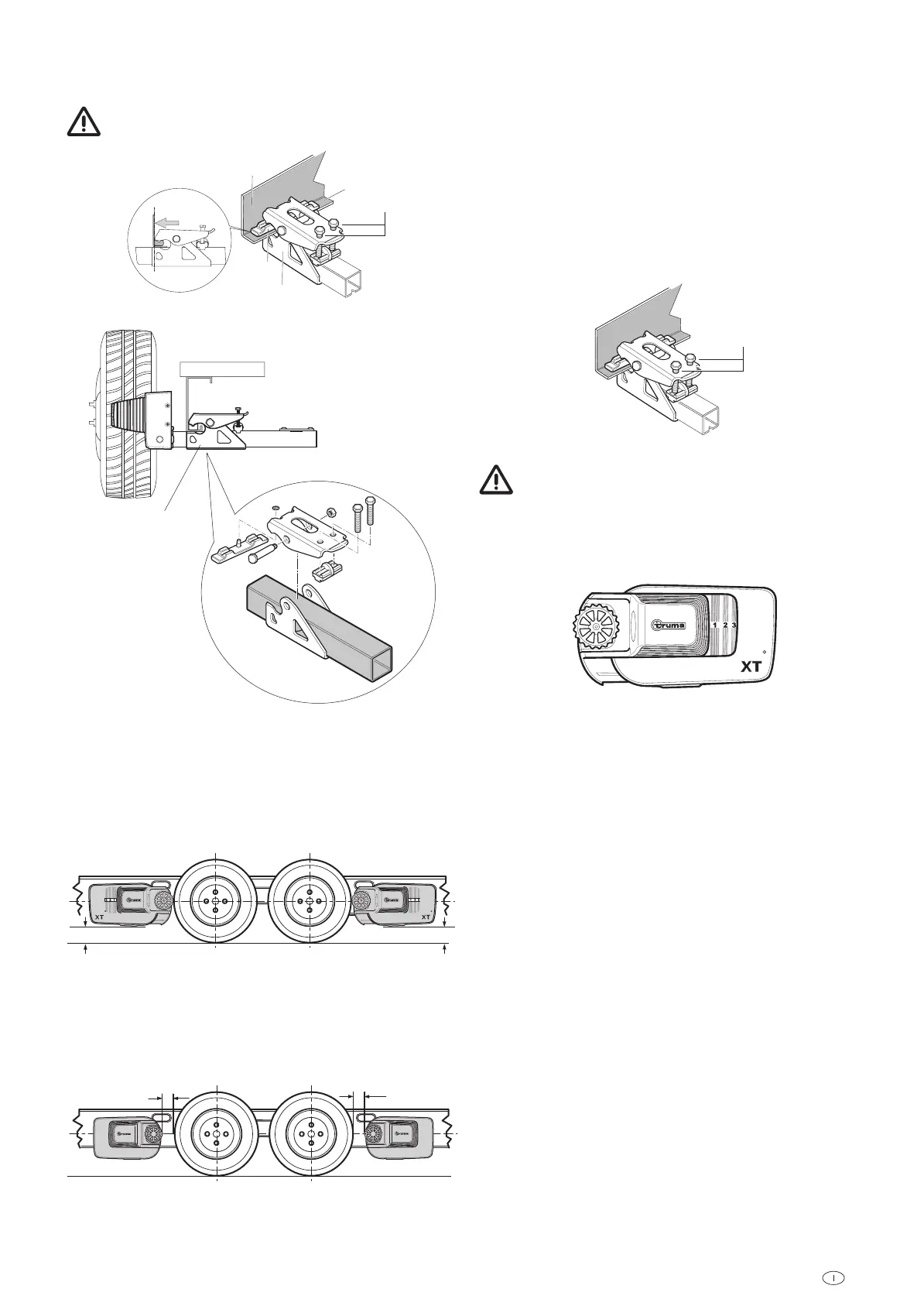

Montare le unità di trasmissione per mezzo delle traverse e
del kit di fissaggio (b) sul telaio del veicolo e fissarle salda-
mente con le due viti (c) in modo da consentire ancora un
leggero spostamento sul telaio.
Il gripper (a) deve poggiare completamente sul bordo
del telaio (e) e sul lato (d).
c
a
d
e
Figura 19
b
Figura 20
In caso di altezza del telaio troppo esigua, per la compen-
sazione Truma offre come accessorio il set di distanziali da
30mm e 60 mm.
Set di distanziali da 30 mm (n° art. 60030-95000)
Set di distanziali da 60 mm (n° art. 60030-95100)
Assicurarsi che l’altezza libera dal suolo sia sufficiente
(min. 110 mm).
min. 110 mm
Mover
Mover
Figura 21
Spostando le unità di trasmissione (in posizione di allontana-
mento) in senso longitudinale, garantire la distanza corretta
tra pneumatico e rullo (20 mm) utilizzando il calibro distanzia-
tore fornito in dotazione. L’asta intermedia traslabile consente
l’adeguamento alla larghezza del telaio.
Figura 22
Spostare le unità di trasmissione in senso trasversale, in modo
tale da coprire la superficie massima del battistrada del pneu-
matico / rullo di trasmissione.
Dopo avere collocato correttamente le viti (c) del kit di fis-
saggio, serrarle leggermente, quindi controllare nuovamente
le distanze prescritte. Durante questa operazione, il peso del
caravan deve poggiare sulle ruote.
Collocare centralmente le aste intermedie traslabili (eventual-
mente contrassegnare prima del montaggio), serrare (20 Nm)
le 2 viti (M8 x 30) e fissarle con i controdadi.
Controllare nuovamente la distanza di 20 mm dal pneumatico (a
ruote caricate). Infine stringere le 2 viti del kit di fissaggio (M10)
alternatamente con 25 Nm.
Figura 23
Le viti sono rivestite con un sigillante per filettature e
possono pertanto essere avvitate solamente una volta.
Indicatore di posizione
Indica quanto si è avvicinato il Mover®XT4.
Non è visibile alcuna cifra Posizione di allontanamento
È visibile una cifra tra 1 e 3 Posizione di avvicinamento
Mover
Figura 24
