59

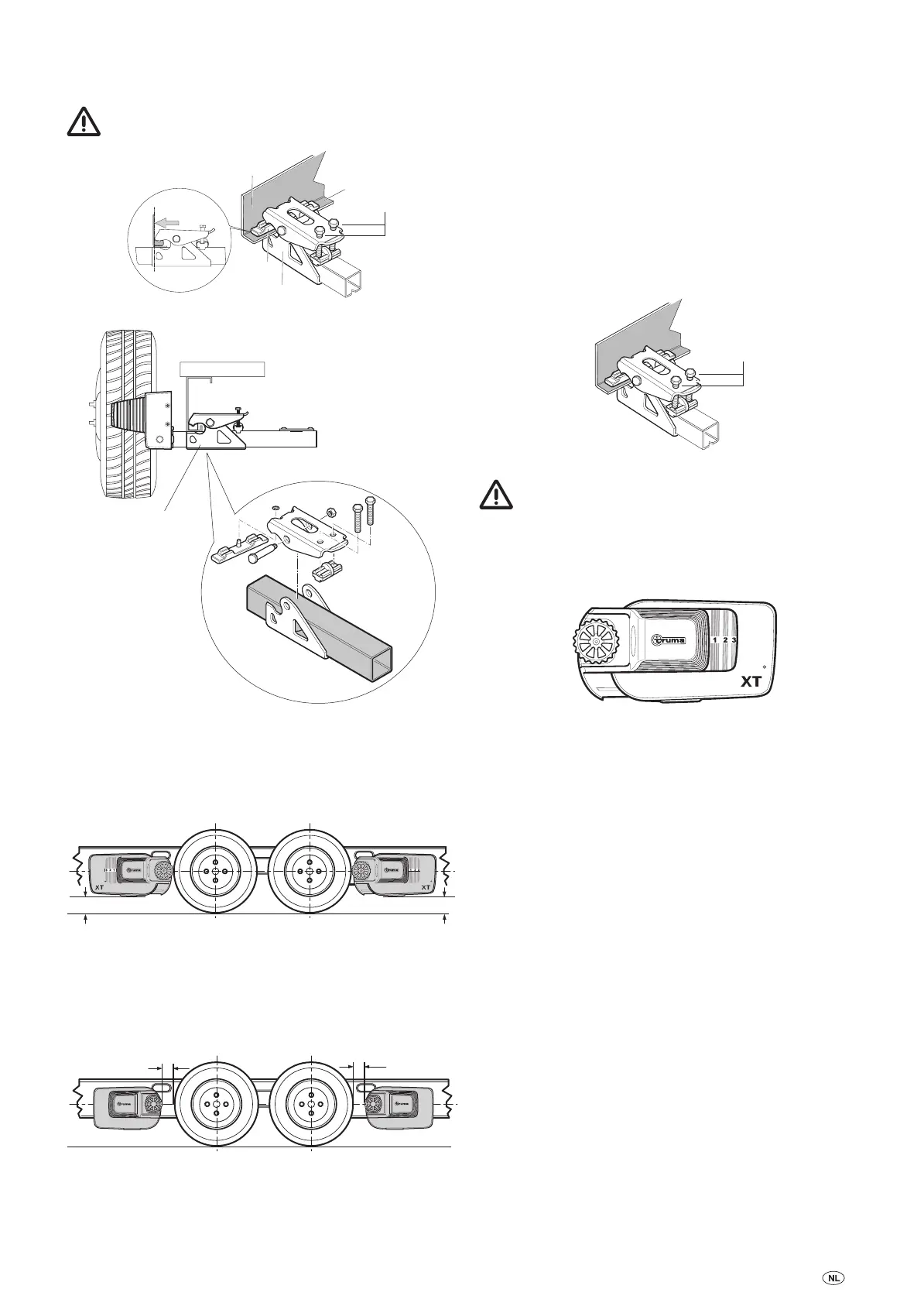

Zet de aandrijfeenheden met dwarssstangen en bevestigings-
set (b) op het voertuigchassis en schroef ze met de beide
bouten (c) zodanig vast dat ze nog net op het chassis kunnen
worden verschoven.
De gripper (a) moet volledig op het chassisframe (e) en
tegen de framearm (d) liggen.
c
a
d
e
Afbeelding 19
b
Afbeelding 20
Bij een te kleine chassishoogte biedt Truma ter compensatie
als toebehoren afstandssets met 30 mm en 60 mm aan.
Afstandsset 30 mm (art.-nr. 60030-95000)
Afstandsset 60 mm (art.-nr. 60030-95100)
Let op voldoende bodemvrijheid (min. 110 mm).
min. 110 mm
Mover
Mover
Afbeelding 21
Zet met behulp van de bijgeleverde afstandsmal door het
verschuiven van de aandrijfeenheden (in vrijgezette toestand)
in lengterichting de band en de aandrifjrol op de correcte
afstand van elkaar (20 mm). De verschuifbare middenstang
maakt aanpassing aan de chassisbreedte mogelijk.
20 mm
Afbeelding 22
Verschuif de aandrijfeenheden zodanig in dwarsrichting dat
het maximale loopvlak tussen de band en aandrijfrol wordt
bereikt.
Draai na juiste plaatsing de bouten (c) van de bevestigings-
set licht vast en controleer vervolgens nogmaals de vereiste
afstanden. Hierbij dient het gewicht van de caravan op de
wielen te rusten.
De verschuifbare middenstangen in het midden plaatsen
(evt. vóór de montage een markering aanbrengen), de 2 bou-
ten (M8 x 30) vastdraaien (20 Nm) en met de contramoeren
borgen.
De afstand van 20 mm tot de band (met belaste wielen) nog-
maals controleren. Vervolgens de 2 bouten van de bevesti-
gingsset (M10) afwisselend met 25 Nm vastdraaien.
Afbeelding 23
Bouten zijn voorzien van schroefborging en mogen
daarom maar één keer worden gebruikt.
Positieweergave
Geeft de positie aan hoe ver de Mover®XT4 is aangezet.
Geen cijfer zichtbaar vrij gezette positie
Cijfer 1 tot 3 zichtbaar aangezette positie
Mover
Afbeelding 24
