V2 CITY2+L - Collegamenti Elettrici

ITALIANO
- 8 -
ANT
START
STOP
START P.
COM
PHOTO1 PHOTO2
EDGE1 EDGE2
COM
FCA1
FCC1
FCA2
FCC2
COM
+24VDC
COM (-)
+24VDC (TEST)
LOCK
LIGHT
24V
M1 M2
COURTESY
LIGHT
CONTACT
ANT-

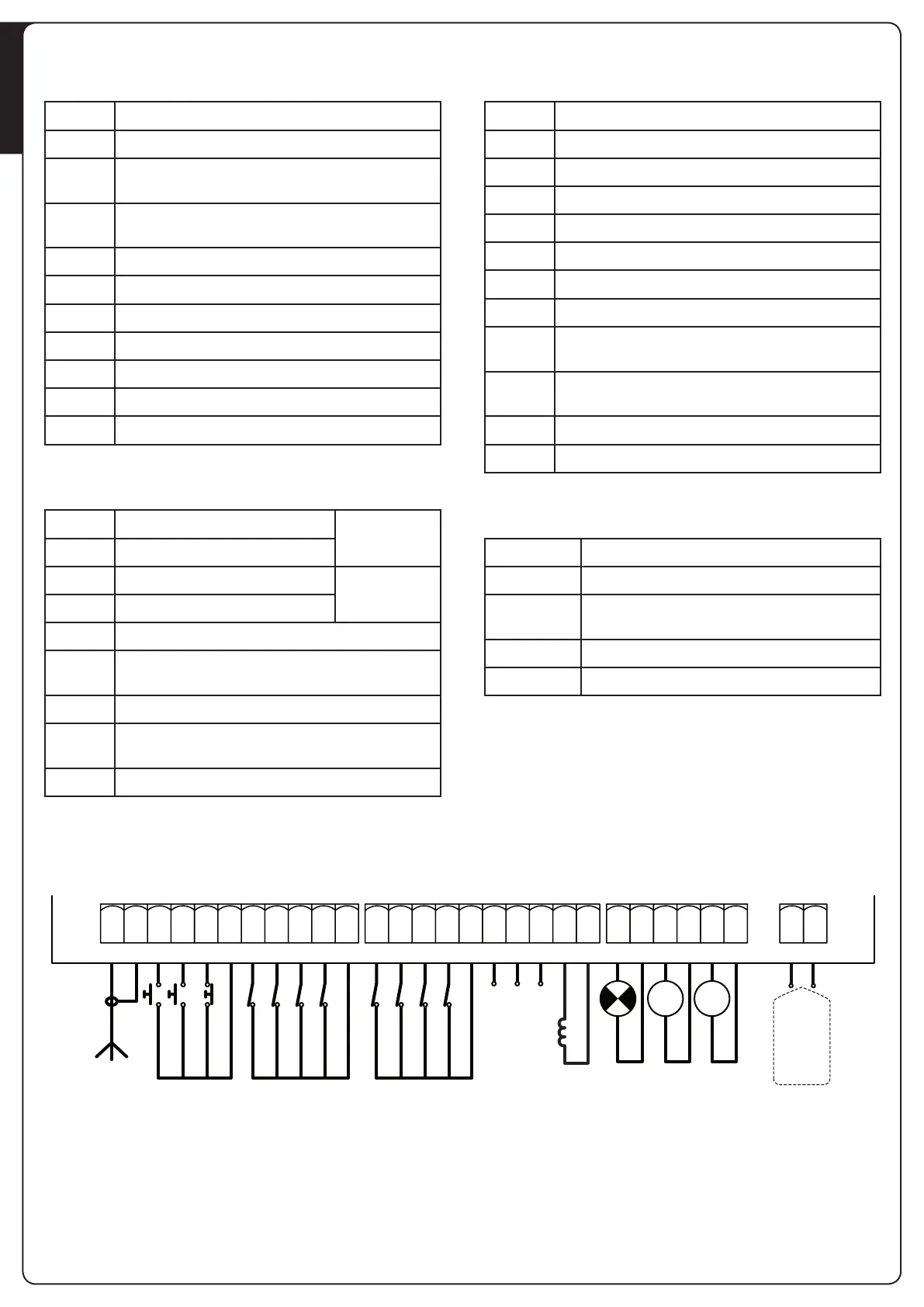

L1 L2 L3 L4 L5 L6 L7 L8 L9 L10L11 K1 K2 K3 K4 K5 K6 K7 K8 K9 K10 Z1 Z2 Z3 Z4 Z5 Z6 B1 B2
L1 Centrale antenna
L2 Schermatura antenna
L3 Comandodiaperturaperilcollegamentodi
dispositivi tradizionali con contatto N.A.
L4 Comandodiaperturapedonaleperilcollegamento
di dispositivi tradizionali con contatto N.A.
L5 Comando di STOP. Contatto N.C.
L6 Comune (-)
L7 Fotocellula di tipo 1. Contatto N.C.
L8 Fotocellula di tipo 2. Contatto N.C.
L9 Coste di tipo 1 (sse). Contatto N.C.
L10 Coste di tipo 2 (mobili). Contatto N.C.
L11 Comune (-)
Z1 - Z2 Luci in bassa tensione (24V)
Z3 Motore 1 (APERTURA)
Z4 Motore1(CHIUSURA)
Z5 Motore 2 (APERTURA)
Z6 Motore2(CHIUSURA)
B1 - B2 Lucidicortesiaolampeggiante230VAC
POW+ Alimentazione+24Vfornitadaalimentatore
POW- Alimentazione(-)fornitadaalimentatore
BAT+ Polo + del pacco batteria opzionale (cod.161212) o
del box batteria ECO-LOGIC
BAT- Polo - del pacco batteria opzionale (cod.161212)
o del box batteria ECO-LOGIC
L Fase alimentazione 230Vac
N Neutro alimentazione 230Vac
RECEIVER Ricevitore ad innesto
ADI InterfacciaADI
OVERLOAD Segnalaunsovraccaricosull’alimentazionedegli
accessori
MAINS Segnalachelacentraleèalimentata
F1 2,5 A
K1 Finecorsa di apertura motore 1
Encoder
motore 2
K2 Finecorsa di chiusura motore 1
K3 Finecorsa di apertura motore 2
Encoder
motore 1
K4 Finecorsa di chiusura motore 2
K5 Comune (-)
K6 Alimentazione+24Vdcperfotocelluleedaltri
accessori
K7 Comune alimentazione accessori (-)
K8 AlimentazioneTXfotocellule/costeotticheperTest
funzionale
K9 - K10 Elettroserratura 12V
5.14 - COLLEGAMENTI ELETTRICI
