V2 CITY2+L User Manual

ESPAÑOL
- 80 -
ANT
START
STOP
START P.
COM
PHOTO1 PHOTO2
EDGE1 EDGE2
COM
FCA1
FCC1
FCA2
FCC2
COM
+24VDC
COM (-)
+24VDC (TEST)
LOCK
LIGHT
24V
M1 M2
COURTESY
LIGHT
CONTACT
ANT-
L1 L2 L3 L4 L5 L6 L7 L8 L9 L10L11 K1 K2 K3 K4 K5 K6 K7 K8 K9 K10 Z1 Z2 Z3 Z4 Z5 Z6 B1 B2
L1 Positivo antena
L2 Malla antena
L3 Comandodeaperturaparalaconexiónde
dispositivos tradicionales de comando N.A.
L4 Comandodeaperturapeatonalparalaconexiónde
dispositivos tradicionales de comando N.A.
L5 Comando de stop. Contacto N.C.
L6 Común (-).
L7 Fotocélulas del tipo 1. Contacto N.C.
L8 Fotocélula del tipo 2. Contacto N.C.
L9 Bandasdeltipo1(jas).ContactoN.C.
L10 Bandas del tipo 2 (en movimiento). Contacto N.C.
L11 Común (-).
Z1 - Z2 Luzenbajatensión(24V)
Z3 Motor 1 (APERTURA)
Z4 Motor 1 (CIERRE)
Z5 Motor 2 (APERTURA)
Z6 Motor 2 (CIERRE)
B1 - B2 Luzdecortesíaointermitentede230V
POW+ Alimentación+24V
POW- Alimentación(-)
BAT+ Polo+delpaquetebateríaopcional(cod.161212)
odelboxbateríaECO-LOGIC
BAT- Polo-delpaquetebateríaopcional(cod.161212)
odelboxbateríaECO-LOGIC
L Fasealimentación230VAC
N Neutroalimentación230VAC
RECEIVER Receptorenchufable
ADI InterfazADI
OVERLOAD Señalaquehayunasobrecargaenla
alimentacióndelosaccesorios
MAINS Señalaqueelquadroestáalimentado
F1 2,5 A
K1 Finale de carrera en apertura del
motor 1
Codicador del
motor 2
K2 Finale de carrera en cierre
del motor 1
K3 Finale de carrera en apertura
del motor 2
Codicador del
motor 1
K4 Finale de carrera en cierre
del motor 2
K5 Común (-)
K6 Salidaalimentación24Vdcparafotocélulasyotros
accesorios.
K7 Comúnalimentaciónaccesorios(-)
K8 AlimentaciónTXfotocélulasparaTestfuncional
K9 - K10 Electro cerradura 12V

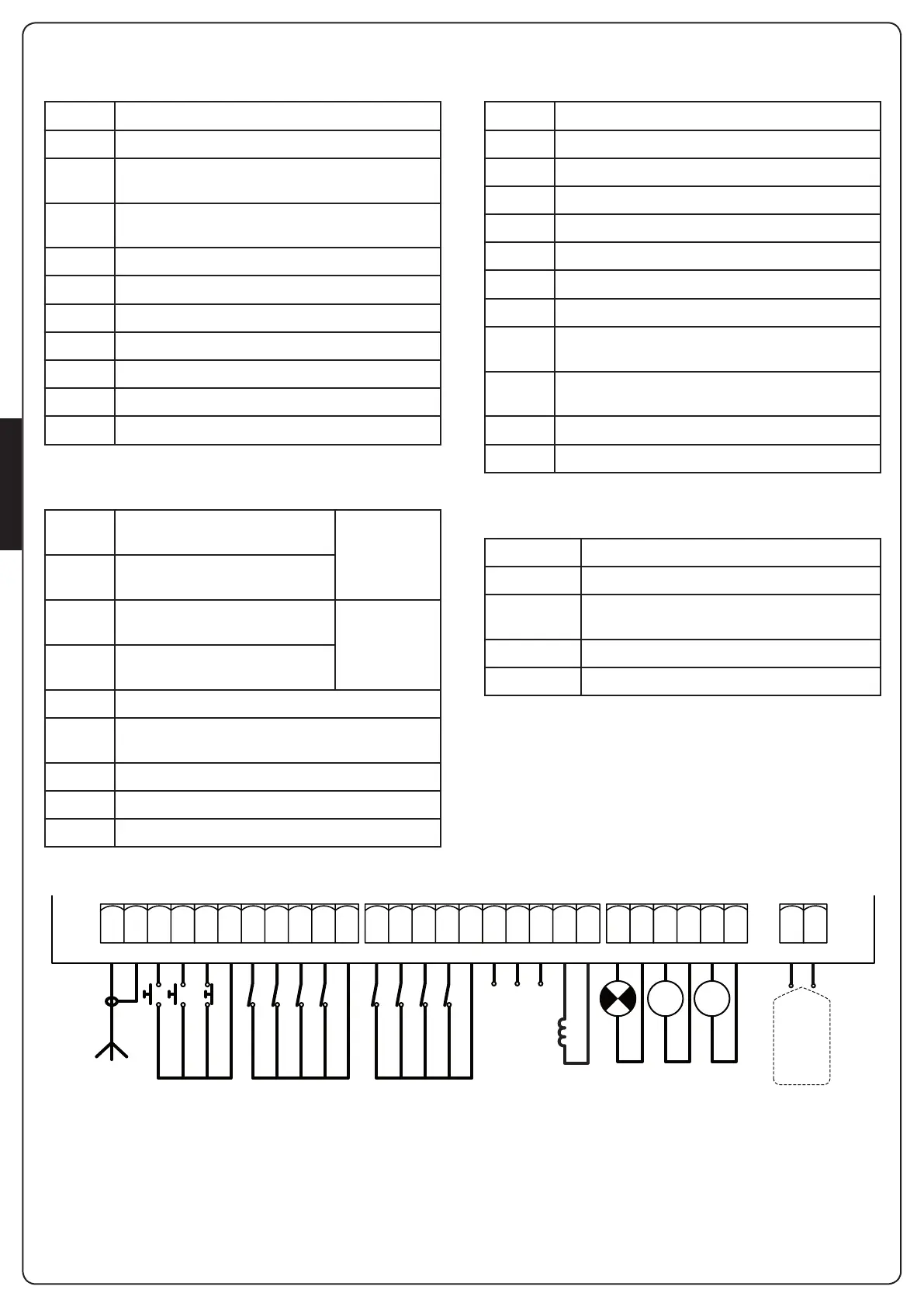

5.14 - CONEXIONES ELECTRICAS
