V2 CITY2+L - Page 58

FRANÇAIS
- 56 -
ANT
START
STOP
START P.
COM
PHOTO1 PHOTO2
EDGE1 EDGE2
COM
FCA1
FCC1
FCA2
FCC2
COM
+24VDC
COM (-)
+24VDC (TEST)
LOCK
LIGHT
24V
M1 M2
COURTESY
LIGHT
CONTACT
ANT-
L1 L2 L3 L4 L5 L6 L7 L8 L9 L10L11 K1 K2 K3 K4 K5 K6 K7 K8 K9 K10 Z1 Z2 Z3 Z4 Z5 Z6 B1 B2
L1 Amedel'antenne
L2 Blindageantenne
L3 Commanded'ouverturepourlebranchementde
commande traditionnelle avec contact N.O.
L4 Commanded'ouverturepiétonpourlebranchement
de commande traditionnelle avec contact N.O.
L5 Commanded'arrêt.ContactN.F.
L6 Commun (-)
L7 Photocellulestype1.ContactN.F.
L8 Photocellulestype2.ContactN.F.
L9 Barrespalpeusetype1(xe).ContactN.F.
L10 Barrespalpeusetype2(mobile).ContactN.F.
L11 Commun (-)
Z1 - Z2 Lumièreenbassetension(24V)
Z3 Moteur 1 (OUVERTURE)
Z4 Moteur 1 (FERMETURE)
Z5 Moteur 2 (OUVERTURE)
Z6 Moteur 2 (FERMETURE)
B1 - B2 Lumièredecourtoisieouclignotant230V
POW+ Alimentation +24V
POW- Alimentation (-)
BAT+ Pôle + du paquet batterie en option (code 161212)
ou du boîtier batterie ECO-LOGIC
BAT- Pôle - du paquet batterie en option (code 161212)
ou du boîtier batterie ECO-LOGIC
L Phase alimentation 230VAC
N Neutre alimentation 230VAC
RECEIVER Récepteur
ADI InterfaceADI
OVERLOAD Signalesurchargesurl’alimentationdes
accessoires
MAINS Signalequelacentraleestalimentée
F1 2,5 A
K1 Findecoursed’ouverturemoteur1
Encodeur
moteur 2
K2 Findecoursedefermeturemoteur1
K3 Findecoursed’ouverturemoteur2
Encodeur
moteur 1
K4 Findecoursedefermeturemoteur2
K5 Commun (-)
K6 Sortie alimentation 24 Vdc pour photocellules et
autres accessoires
K7 Commun alimentation accessoires (-)
K8 Alimentation TX photocellules pour test de
fonctionnement
K9 - K10 Eléctro serrure 12V

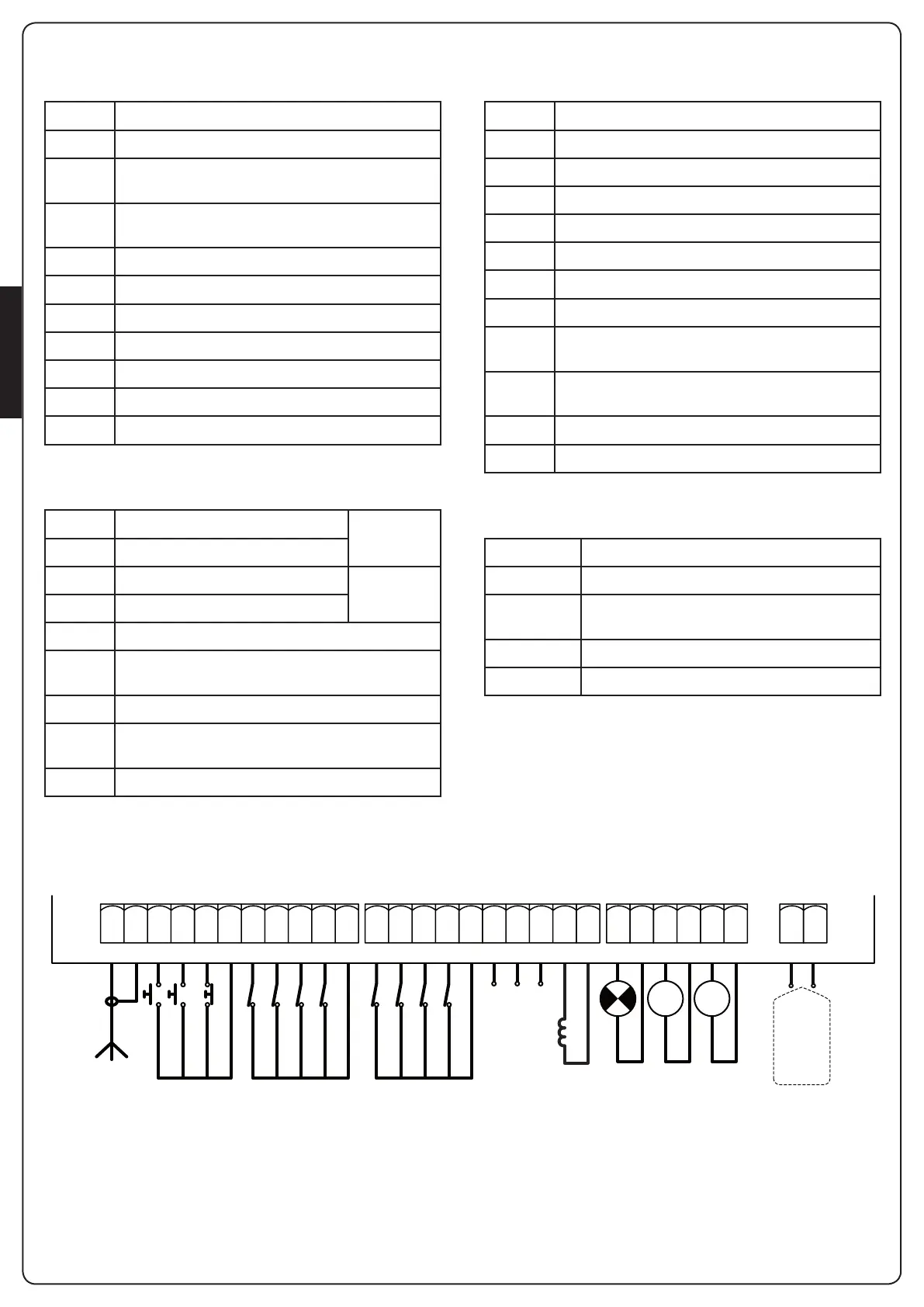

5.14 - BRANCHEMENTS ELECTRIQUES
