6.16 Dome Samsung
6.16.1 Materiale e documenti di riferimento
Dome Samsung SCC-641
Dome Samsung SCC-643P
Samsung Protocol

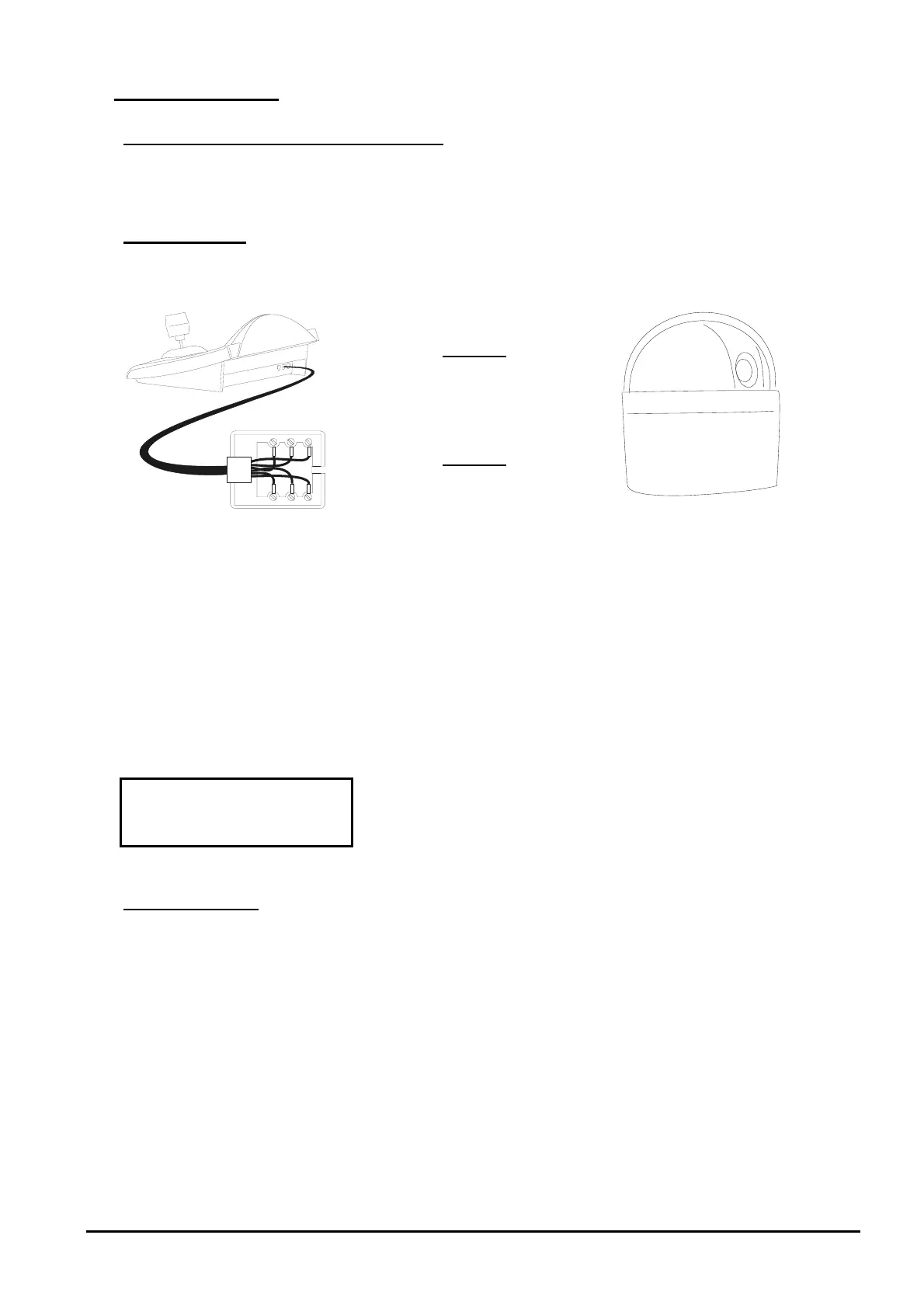

6.16.2 Collegamento
6.16.2.1 Cavo
Bianco
Giallo
Bianco
Giallo
SCC-641
RS485A
RS485B
SCC-643
RS485A
RS485B
Txd +
Txd -
Rxd +
Rxd -
6.16.2.2
Impostazione della dome
Deve essere configurato correttamente il numero della dome. Fare riferimento al rispettivo manuale.
Il baudrate è selezionabile: 4800, 9600 (default), 19200, 38400 baud.
Per la Dome SCC-643 configurare la modalità FULL DUPLEX. Per esigenze di impianto si può configurare la
modalità HALF DUPLEX: in tal caso la connessione è identica a quella della Dome SCC-641, sui poli Txd+ e
Txd-.
6.16.2.3 Impostazione della tastiera
Durante la configurazione della tastiera, il sottomenù
, deve
essere impostato come:




Il baudrate d
eve corrispondere a quello scelto per la dome.

6.16.3 Configurazione
La configurazione della dome è in gran parte realizzata tramite On Screen Menù.
Alcuni parametri possono essere configurati premendo una combinazione di tasti o immettendo un codice
speciale.
Per tutte le operazioni di setup della dome la tastiera deve essere abilitata alla CONFIGURAZIONE DELLA
TELEMETRIA (menu
).
