Page 39
MNVADCJ01_1729_IT
5.9 Matrice video VIDEOTEC
5.9.1 Descrizione
La matrice VIDEOTEC é un prodotto professionale per applicazioni nell’ambito della sicurezza e della
sorveglianza, dedicato alla gestione di segnali video. Consente il controllo di 16 ingressi video; le uscite video
sono 4, ed una di esse può essere gestita direttamente da un DVR. Permette il controllo delle consuete funzioni
di commutazione e di gestione allarmi. Si faccia riferimento al manuale della matrice per ulteriori informazioni a
riguardo.
5.9.2 Collegamento
5.9.2.1 Cavo

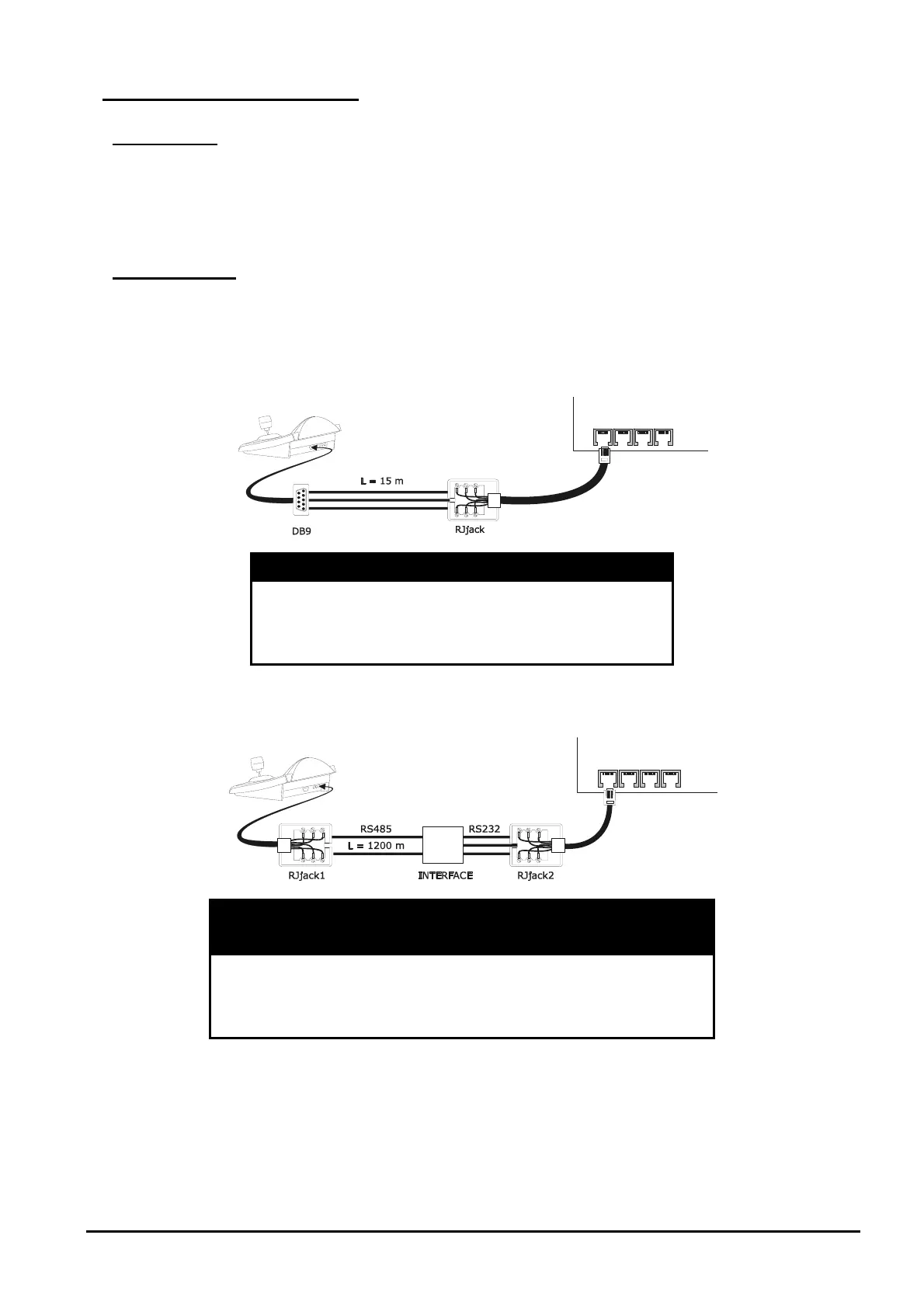

Il collegamento tra matrice e tastiera è realizzato tramite un canale RS232 che ne limita l’estensione a 15 metri
circa. Si deve realizzare un cavo di collegamento, che va inserito tra il DB9 posto sul retro della tastiera ed uno
dei connettori RJ11 posti sul retro della matrice:
DCJ DB9 RJjack VIDEOTEC
RX 2 giallo TX
TX 3 bianco RX
GND 5 rosso GND
In alternativa
possono essere usate interfacce RS485-RS232 che portano la distanza massima tra tastiera e
matrice a 1200 metri. In questo caso lo schema di collegamento è il seguente:
DCJ RJjack 1 Interfaccia RJjack2 VIDEOTEC
IN OUT
RS485A bianco A RX giallo TX
TX bianco RX
RS485B giallo B GND rosso GND
