6.9 Dome Ernitec Saturn
6.9.1 Materiale e documenti di riferimento
Dome Ernitec Saturn
ICU Installation Instruction, Manual No.3040-00014, Rev.980220

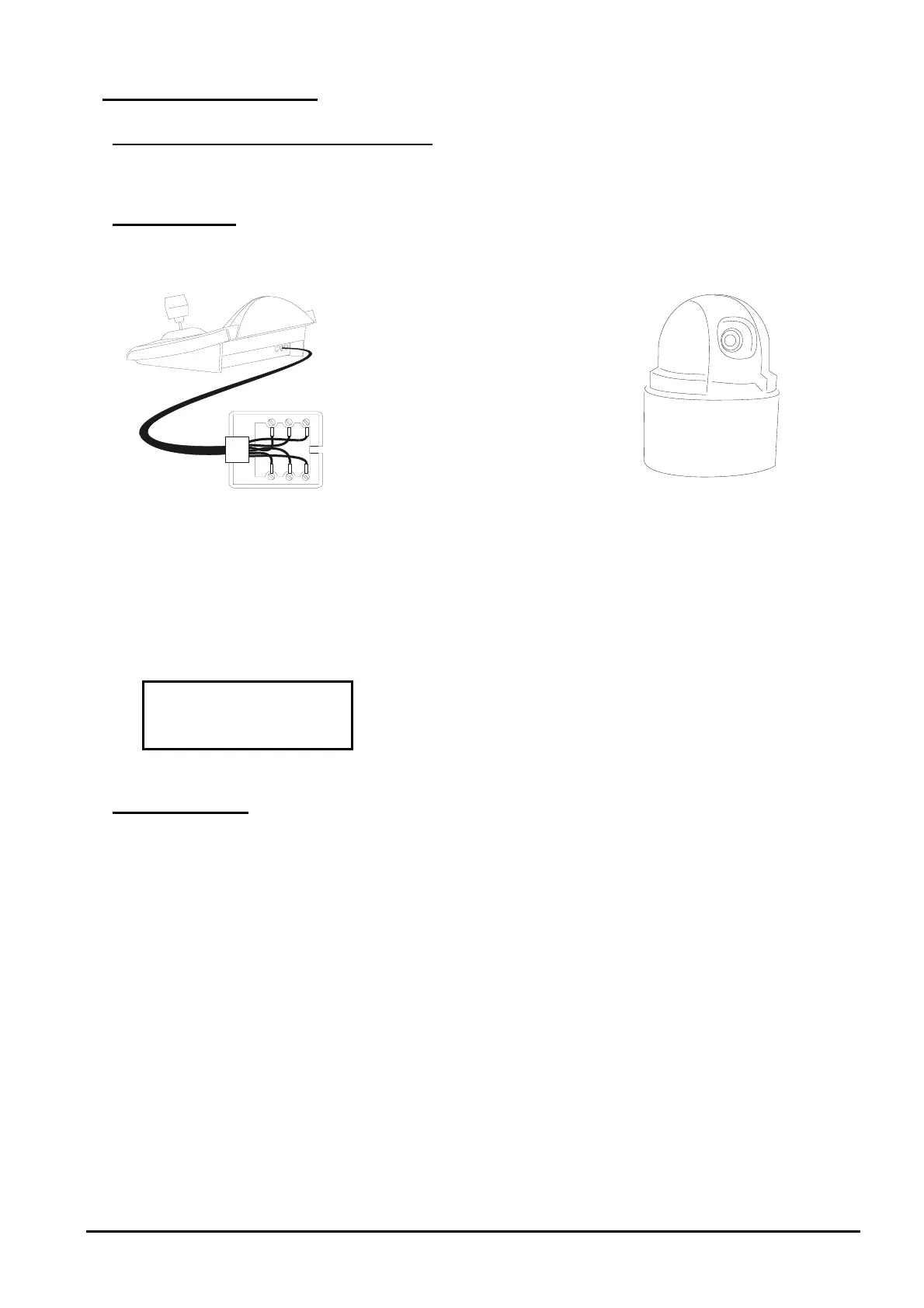

6.9.2 Collegamento
6.9.2.1 Cavo
Bianco
Giallo
RS485A
RS485B
Rx+
Rx-
6.9.2.2 Imposta
zione della dome
Deve essere configurato correttamente il numero della dome. Fare riferimento al rispettivo manuale.
Il baudrate è selezionabile: 1200, 2400 (default), 4800, 9600, 19200 baud.
6.9.2.3 Impostazione della tastiera
Durante la configurazione della tastiera, il sottomenù
, deve
essere impostato come:




Il baudrate d
eve corrispondere a quello scelto per la dome.

6.9.3 Configurazione
La configurazione della dome è in gran parte realizzata tramite On Screen Menù.
Alcuni parametri possono essere configurati premendo una combinazione di tasti o immettendo un codice
speciale.
Per tutte le operazioni di setup della dome la tastiera deve essere abilitata alla CONFIGURAZIONE DELLA
TELEMETRIA (menu
).
