4.13 Autotest dei canali seriali
In caso di malfunzionamento o per il controllo della tastiera può essere realizzato un semplice test per verificare
che i canali di comunicazione verso il dispositivo video e la telemetria siano perfettamente funzionanti.

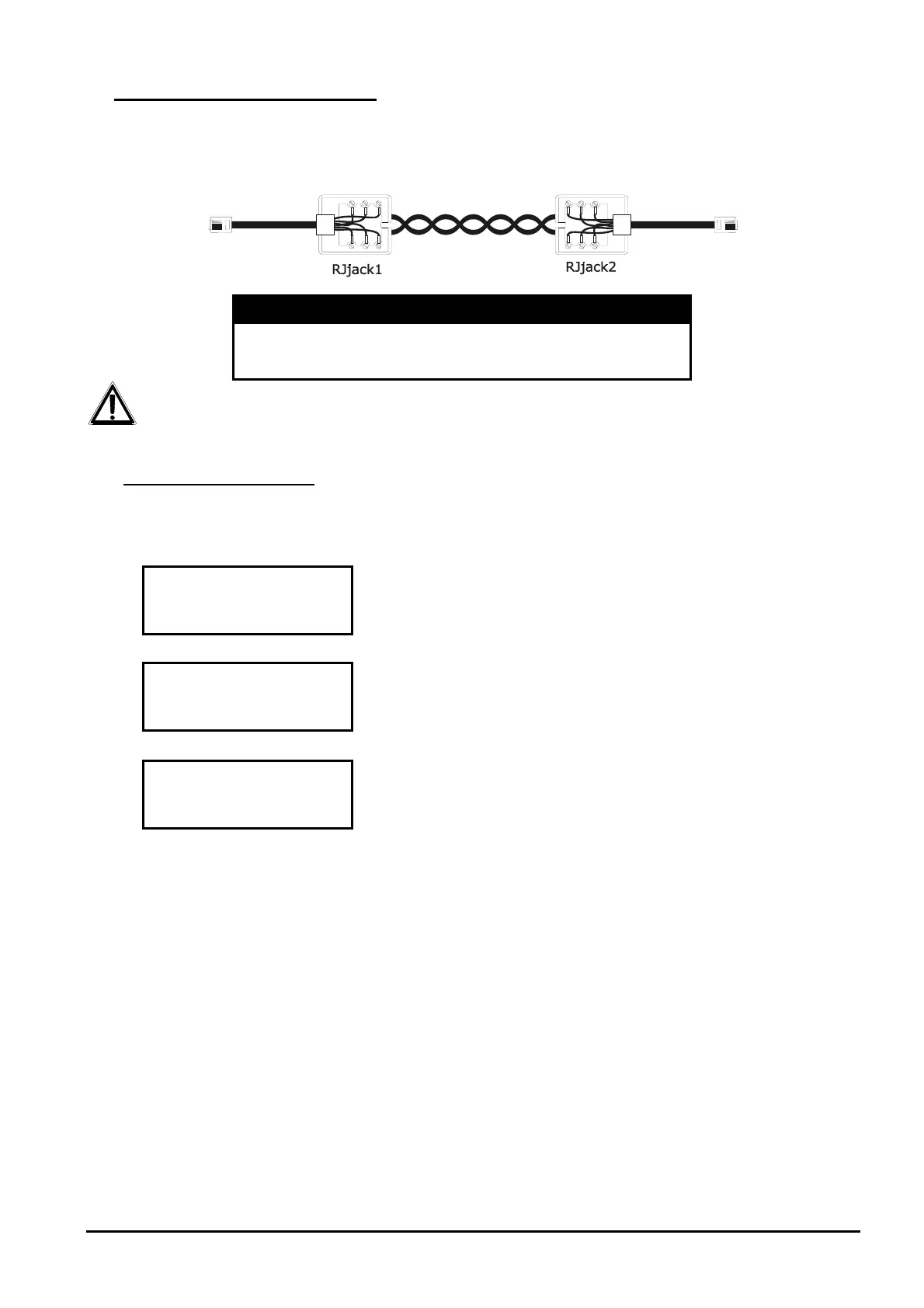

Scollegare i dispositivi eventualmente collegati alle linee V, A e B e realizzare il seguente cavo di test,
utilizzando due cavi telefonici e due scatole RJjack fornite in dotazione:
Cavo telefonico RJjack 1 RJjack 2 Cavo telefonico
RS485A bianco bianco RS485A
RS485B giallo giallo RS485B
Attenzione: questo cavo è diverso dal cavo di collegamento standard descritto al § 3.3 - Cavo di
collegamento standard, pag.12.
4.13.1 Procedura di autotest
 Connettere il cavo di test ai connettori A e B

Connettere il cavo di test ai c
onnettori A e V

Connettere il cavo di test ai c
onnettori B e V.




A display compare l’indicazione . Questo significa
che le comunicazioni in entrata ed in uscita per le due linee sono
funzionanti.





Altri tipi di indicazioni significano che il cavo di collegamento non
è corretto o che le linee in test non funzionano. Nell’esempio il
canale A riesce a trasmettere ed il B riceve correttamente, ma la
comunicazione avviene in un senso soltanto.





La terza riga presenta i risultati del test: ,  e  indicano
rispettivamente le tre linee Video, Telemetria B e Telemetria A.

Per cia
scuna linea A,B e V il risultato dell’autotest è espresso con le seguenti didascalie:
: la linea non funziona e non è in grado di trasmettere o ricevere dati
: la linea è in grado di trasmettere ma non di ricevere
: la linea riceve ma non è in grado di trasmettere
: la linea trasmette e riceve correttamente.
