5.11 Multiplexer video SP16C
5.11.1 Descrizione
Il multiplexer SP16C consente il collegamento di 16 ingressi video che vengono digitalizzati e mostrati in
un’immagine composta in uscita. Un monitor spot di servizio provvede a mostrare uno degli ingressi.
La comunicazione da tastiera a multiplexer è monodirezionale.
E’ possibile inoltre controllare il multiplexer in modo indiretto, attraverso una matrice video di nuova generazione
della serie SM (VIDEOTEC, VIDEOTEC, VIDEOTEC, VIDEOTEC,VIDEOTEC).
Questo tipo di controllo è descritto al § 5.12 - Controllo del multiplexer tramite dispositivo video, pag.46.
5.11.2 Collegamento diretto

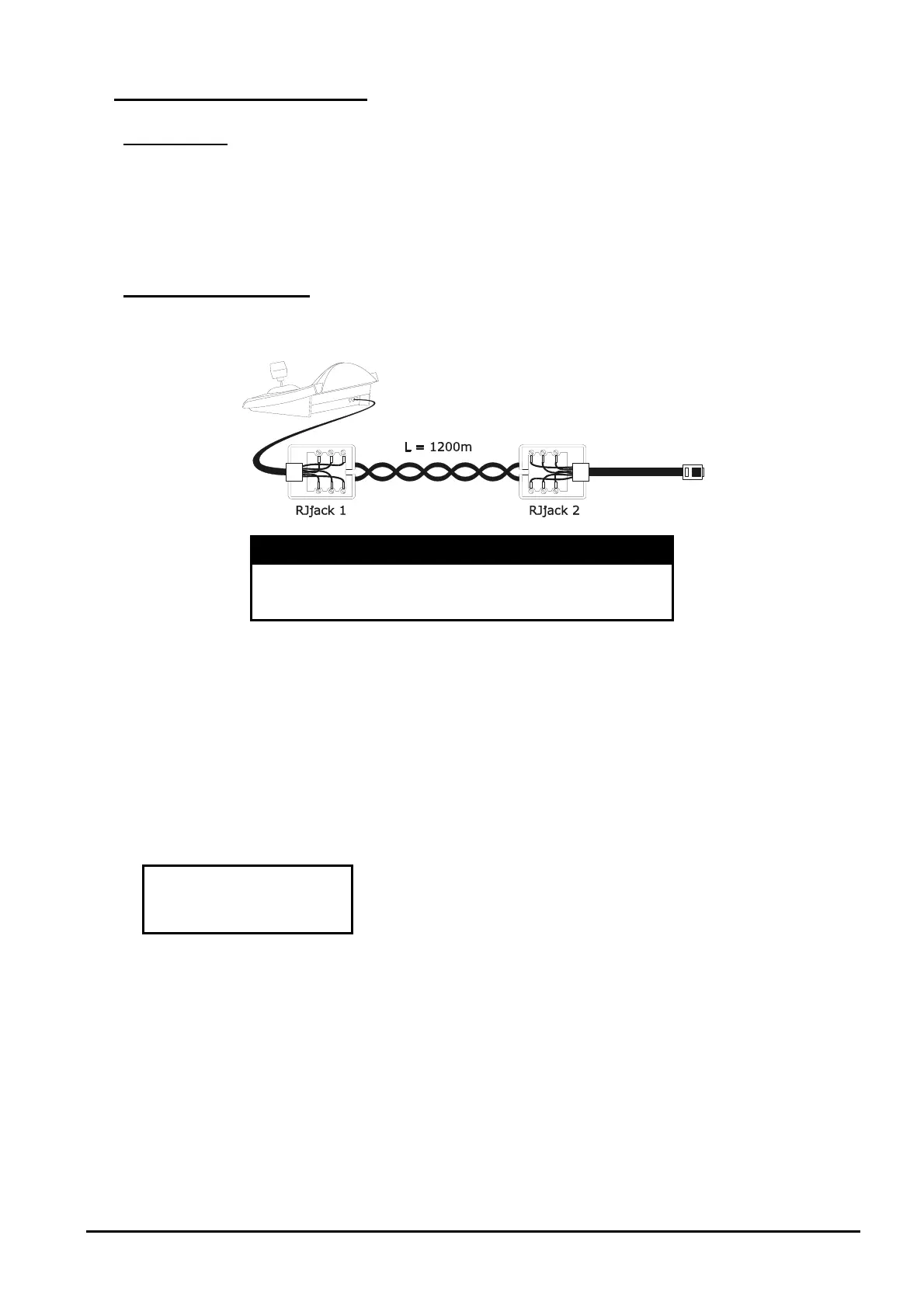

5.11.2.1 Cavo
DCJ RJjack 1 RJjack 2 SP16C
RS485A bianco nero RS485A
RS485B giallo giallo RS485B
Il collegam
ento è di tipo RS485 (monodirezionale) e la distanza massima tra tastiera e multiplexer è quindi di
1200 metri.
5.11.2.2 Impostazione del multiplexer
La configurazione può essere fatta solo usando la tastiera locale del multiplexer.
Impostare il baudrate ed il numero di identificazione del multiplexer opportuni.
Si veda il rispettivo manuale.
5.11.2.3 Impostazione della tastiera
Durante la configurazione della tastiera, il sottomenù
, deve essere
impostato come:
Controllo di un multiplexer SP16C
Sono possibili quattro valori di baudrate.
