6.11 Dome JVC TK-C675
6.11.1 Materiale e documenti di riferimento
Dome JVC TK-C675
TK-C675 Programmer’s manual, version 1.00/Feb.1998
TK-C675/C675B Programmer’s manual (supplement), version 0.01/Dec.1998
JVC CCTV Serial Communication Protocol, Basic Protocol Reference, version 2, Jan.1998

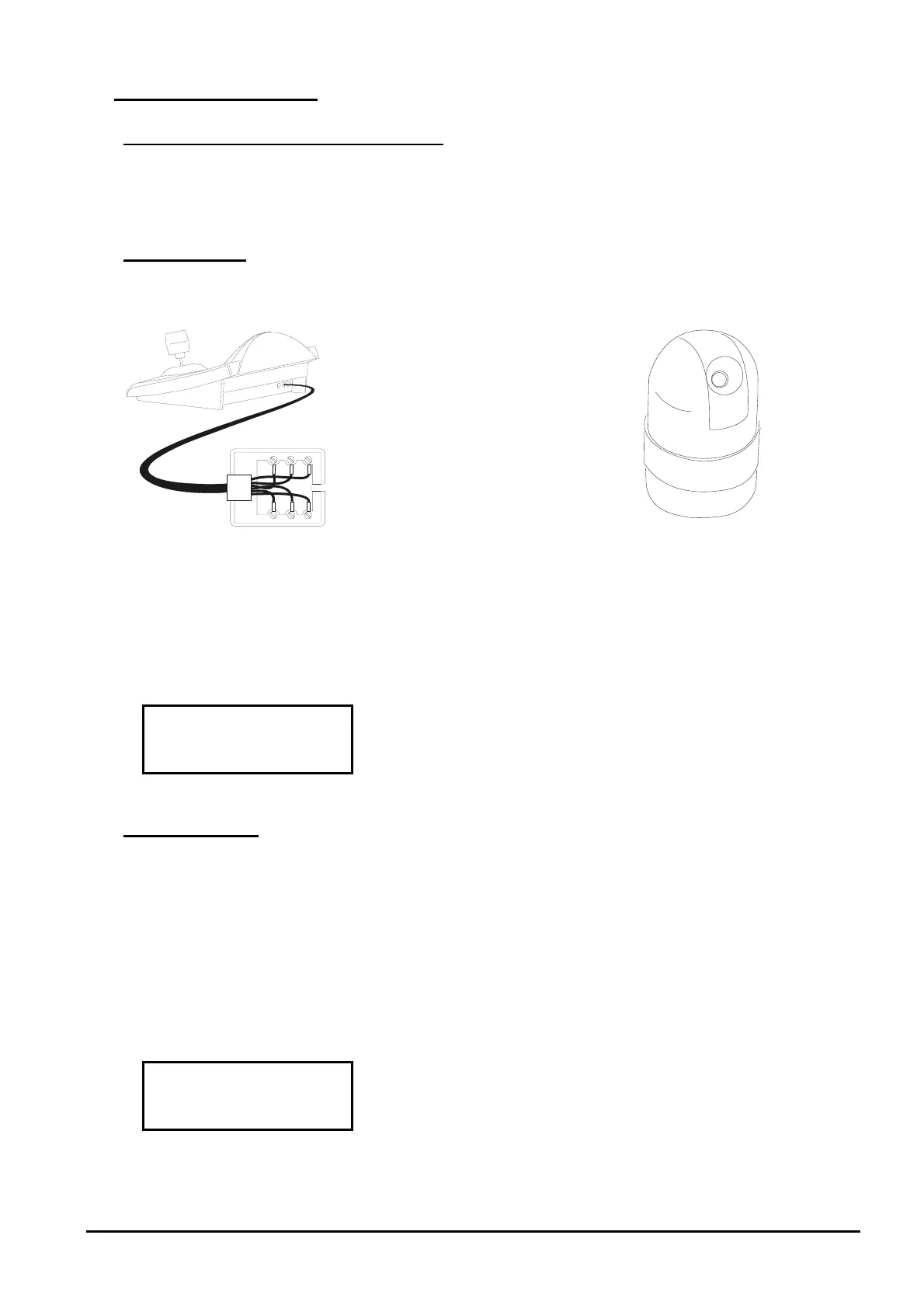

6.11.2 Collegamento
6.11.2.1 Cavo
Bianco
Giallo
RS485A
RS485B
Rx +
Rx -
6.11.2.2
Impostazione della dome
Deve essere configurato correttamente il numero della dome. Fare riferimento al rispettivo manuale.
Il protocollo dev’essere impostato a Multidrop/Simplex.
6.11.2.3 Impostazione della tastiera
Durante la configurazione della tastiera, il sottomenù
, deve
essere impostato come:




Il baudrate è f
isso (9600 baud).

6.11.3 Configurazione
La configurazione della dome è in gran parte realizzata tramite On Screen Menù.
Alcuni parametri possono essere configurati premendo una combinazione di tasti o immettendo un codice
speciale.
Per tutte le operazioni di setup della dome la tastiera deve essere abilitata alla CONFIGURAZIONE DELLA
TELEMETRIA (menu
).
6.11.3.1 Configurazione OSM
Collegare direttamente la dome alla tastiera e un monitor all’uscita video della dome.
 inizio della configurazione della dome.
La dome mostra il menù a video; la tastiera indica a display il cambio di modalità:




 fine della configurazione
 corrisponde al tasto Set indicato nel manuale della dome, per l’entrata nei sottomenù
