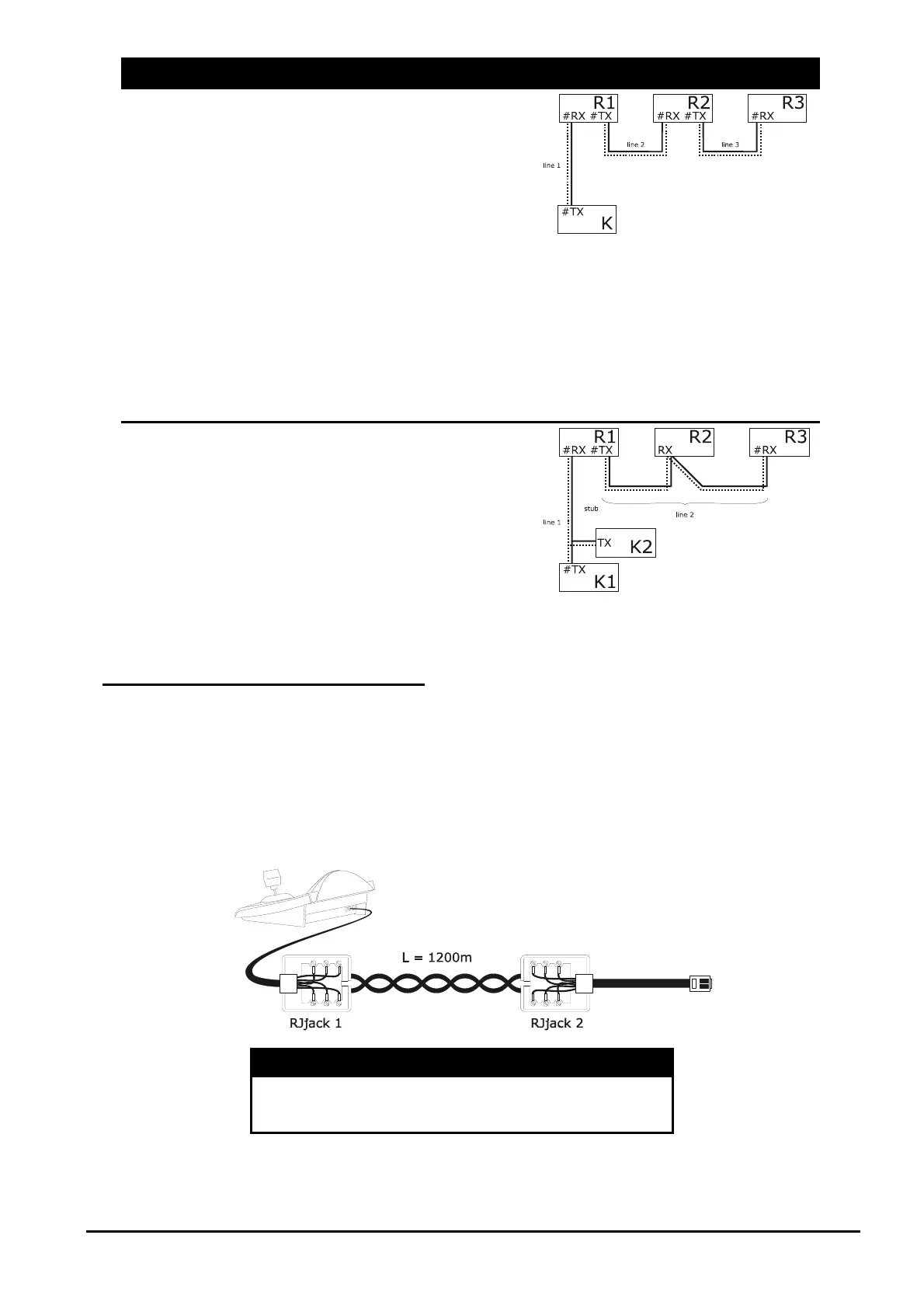

Configurazione Descrizione Esempio
Dispositivi in
catena
I dispositivi sono collegati a coppie
usando linee singole. Queste devono
essere terminate ai capi. Questo tipo di
configurazione può essere effettuato
solo in presenza di dispositivi dotati di
un canale in ingresso (ricezione) ed
uno in uscita (trasmissione) separati,
quali i ricevitori Videotec DTRX1 e
DTRX3.
Il segnale ricevuto viene spedito
“ripulito” al dispositivo successivo. In
caso di blocco di un dispositivo si
interrompe la comunicazione ai
dispositivi successivi.
La lunghezza totale massima è pari al
numero delle linee moltiplicato per i
1200m di ogni tratta.
Configurazione
mista
Possono essere realizzate
configurazioni miste, sempre tenendo
conto tuttavia dei limiti
precedentemente esposti:
ogni linea può essere lunga al
massimo 1200
m
ogni linea deve essere terminata ai
capi
gli stub devono essere molto co
rti
(max 2m)
3.3 Cavo di collegamento standard
Il collegamento tra la tastiera DCJ e i vari dispositivi controllati è fatto esclusivamente tramite canale seriale
RS485.
Quando il dispositivo controllato non prevede tale canale occorre inserire tra la tastiera ed il dispositivo stesso
un convertitore di segnale (ad esempio RS485-RS232, o RS485-Current Loop).
Il collegamento con i prodotti Videotec di nuova generazione (matrici video VIDEOTEC, SM82B, SM84B,
SM164B, SM328B, ecc.) può essere fatto direttamente con un cavo telefonico seriale di 1,5 m fornito in
dotazione.
Una coppia di cavi telefonici ed una coppia di scatole di derivazione RJjack permettono di arrivare a distanze
sino a 1200m, utilizzando lo schema di collegamento seguente:
DCJ RJjack 1 RJjack 2 Dispositivo
RS485A bianco blu RS485A
RS485B giallo nero RS485B
