6.17 Dome Santec
6.17.1 Collegamento

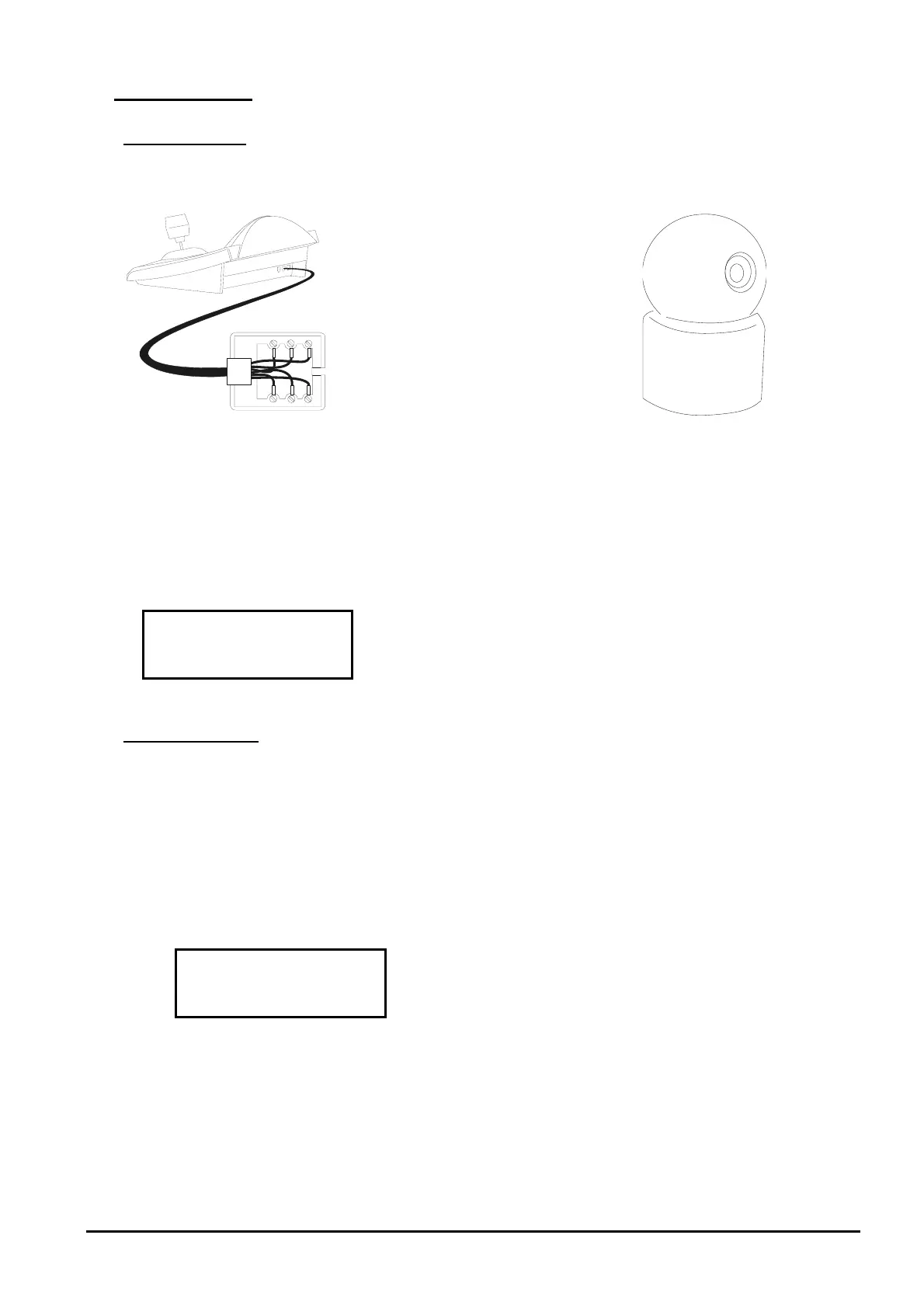

6.17.1.1 Cavo
Bianco
Giallo
RS485A
RS485B
TX +
TX -
6.17.1.2
Impostazione della dome
Devono essere configurati correttamente il numero e il protocollo della dome.
Il baudrate è selezionabile; 2400 (default), 4800, 9600 baud.
Fare riferimento al manuale della dome.
6.17.1.3 Impostazione della tastiera
Durante la configurazione della tastiera, il sottomenù
, deve
essere impostato come:




Il baudrate d
eve corrispondere a quello scelto per la dome.

6.17.2 Configurazione
La configurazione della dome è in gran parte realizzata tramite On Screen Menù.
Per tutte le operazioni di setup della dome la tastiera deve essere abilitata alla CONFIGURAZIONE DELLA
TELEMETRIA (menu
).
6.17.2.1 Configurazione OSM
Collegare direttamente la dome alla tastiera secondo lo schema indicato e un monitor all’uscita video della
dome.
 inizio della configurazione della dome.
La dome mostra il menù a video; la tastiera indica a display il cambio di modalità:




 fine della configurazione.
Il tasto ESC previsto dalle procedure di configurazione della dome è sostituito dal tasto
.
Attenzione! A
ll'uscita dalla configurazione della dome è necessario premere
  per far tornare la tastiera al
funzionamento normale.
Joystick
: movimento del cursore nei menù
: sostituisce il tasto CTRL.
