5.17 DVR Everfocus
5.17.1 Descrizione
I videoregistratori digitali Everfocus (EDSR400, EDSR100, EDSR900, EDSR1600 e le rispettive versioni H)
sono dispositivi usati nella registrazione digitale di segnali video. Sono disponibili il videoloop di ciascun
ingresso video e due uscite video, main e call.
La comunicazione da tastiera a DVR è monodirezionale.
5.17.2 Collegamento

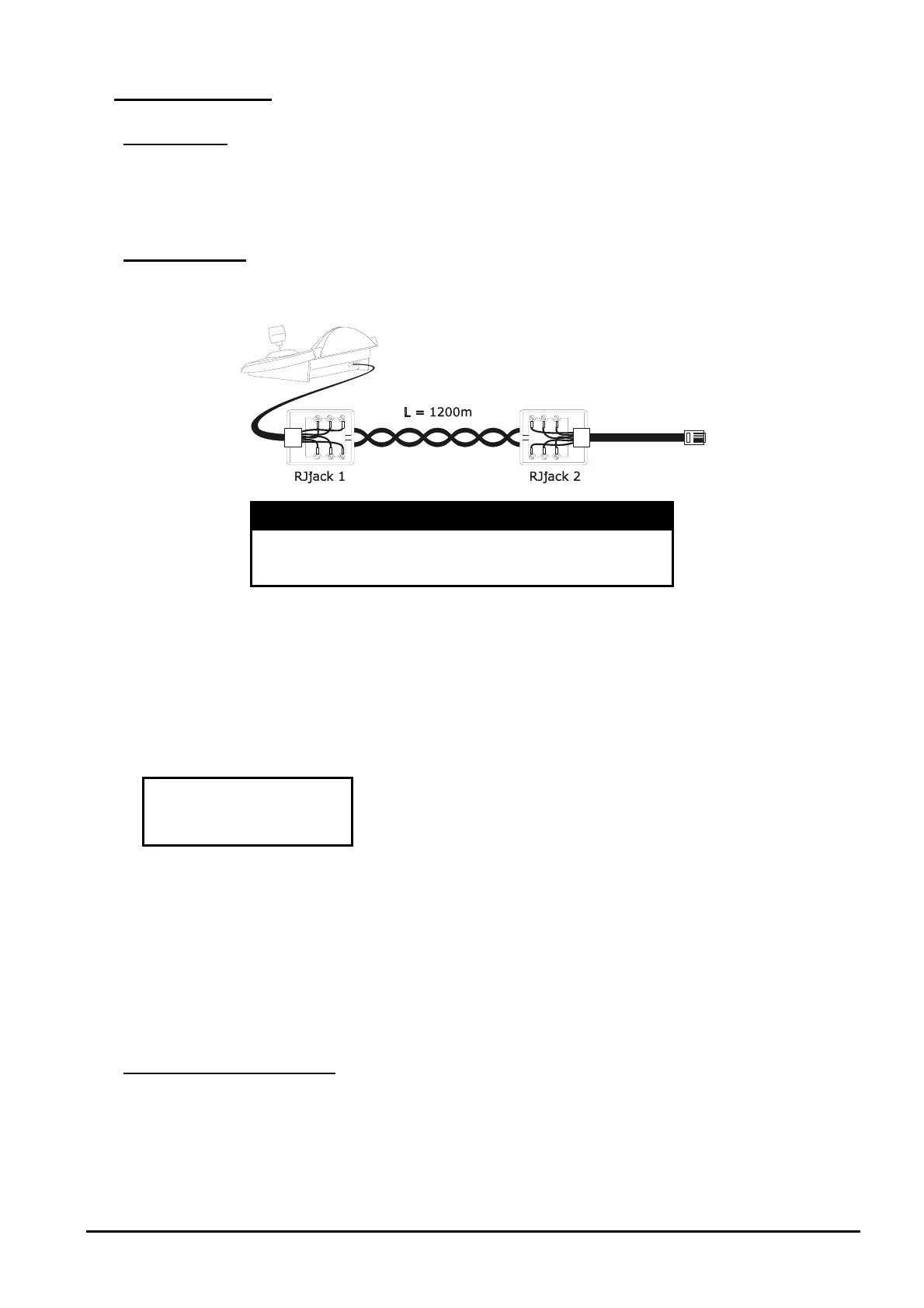

5.17.2.1 Cavo
DCJ RJjack 1 RJjack 2 DVR
RS485A bianco giallo RS485A
RS485B giallo nero RS485B
5.17.2.2 Impostazione del DVR
Usando il pannello locale del DVR impostare il baudrate desiderato ed il numero unità nel menù RS232/RS485
SETTING MENU. Si devono considerare soltanto i parametri relativi alle comunicazioni RS485. Impostare
STOP BIT 1, parity NONE, data bit 8.
5.17.2.3 Impostazione della tastiera
Durante la configurazione della tastiera, il sottomenù
, deve essere
impostato come:
Selezionare il modello di DVR ed il baudrate opportuni.
5.17.2.4 Test di funzionalità
Collegando direttamente la tastiera con il DVR così configurato tramite il cavo telefonico precedentemente
indicato deve essere subito possibile commutare gli ingressi video:
prem
ere [
DEVICE
]
prem
ere [
CH
] , [
CH
] per la selezione del canale video (confermare con se
richi
esto)
5.17.3 Configurazione del DVR
Per accedere al menù di configurazione a video seguire le indicazioni riportate sul manuale del dispositivo
video.
La configurazione da tastiera remota è possibile solo in modo DVR, premendo [
MENU
].
