Page 52
MNVADCJ01_1729_IT
5.15 Multiplexer Sanyo
5.15.1 Descrizione
Il multiplexer Sanyo MPX-CD163 consente il collegamento di 16 ingressi video che vengono digitalizzati e
mostrati in un’immagine composta in uscita.
5.15.2 Materiale e documenti di riferimento
Multiplexer Sanyo MPX-CD163
Manuale del multiplexer

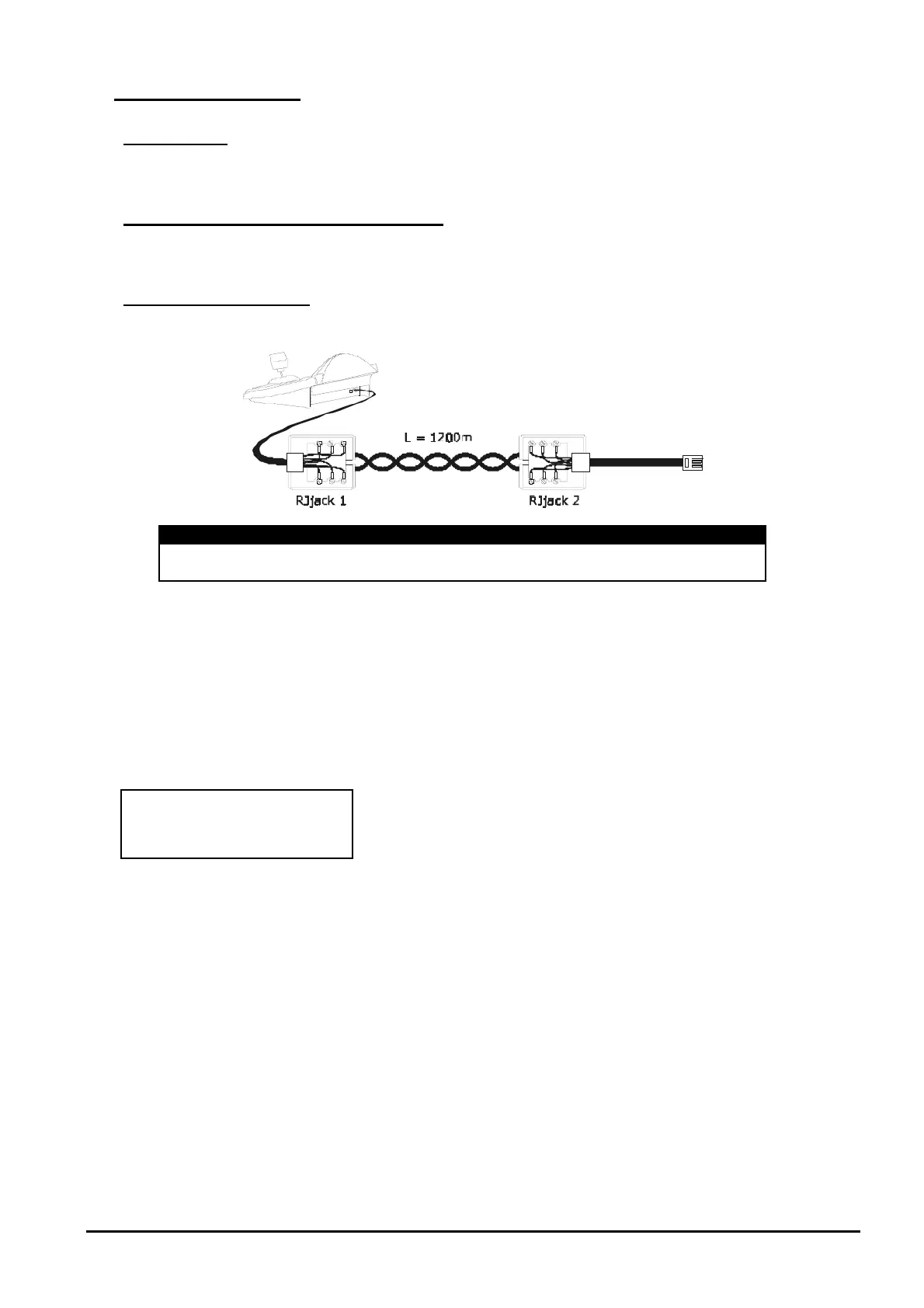

5.15.3 Collegamento diretto
5.15.3.1 Cavo
DCJ RJjack 1 RJjack 2 Mux
RS485A bianco rosso RS485A
RS485B giallo verde RS485B
Il collegam
ento è in RS485. La distanza max. tra tastiera e multiplexer è di 1200 m.
5.15.3.2 Impostazione del multiplexer
Configurare opportunamente l'indirizzo dell'unità e la modalità di comunicazione RS485. Si veda il rispettivo
manuale d'uso.
5.15.3.3 Impostazione della tastiera
Durante la configurazione della tastiera, il sottomenù
, deve essere
impostato come:
Controllo di un multiplexer Sanyo
Sono possibili quattro valori di baudrate.
5.15.3.4 Test di funzionalità
Collegando direttamente la tastiera con il multiplexer così configurato tramite il cavo sopra indicato deve essere
subito possibile commutare gli ingressi video:
prem
ere
per la selezione dell’unità multiplexer 1
prem
ere
, , per la selezione degli ingressi video.
Ad ogni comando spedito da tastiera corrisponde l’accensione di un led sulla tastiera locale del multiplexer.
Attenzione! Se il numero dell’unità multiplexer non coincide i comandi spediti da tastiera sono
trascurati.
