5.18 DVR Sony
5.18.1 Descrizione
Il DVR Sony HSR-X216P consente il collegamento di 16 ingressi video che vengono digitalizzati e registrati in
forma digitale.
5.18.2 Materiale e documenti di riferimento
DVR Sony HSR-X216P
Manuale del DVR
Security Serial Protocol Ver 1.11.2, issued on November 28, 2002.

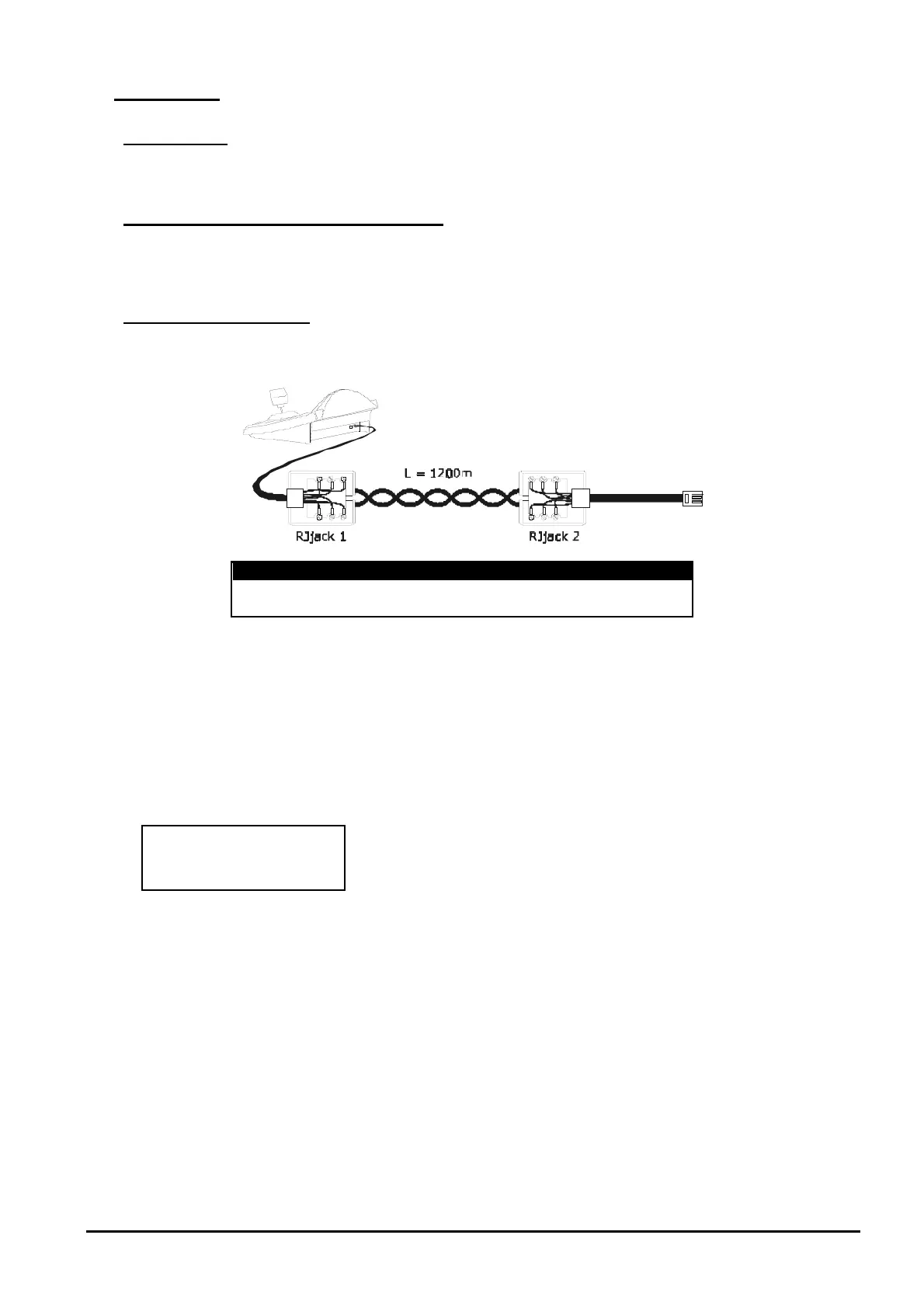

5.18.3 Collegamento diretto
5.18.3.1 Cavo
DCJ RJjack 1 RJjack 2 DVR
RS485A bianco rosso RS485A
RS485B giallo verde RS485B
Il collegam
ento è di tipo RS485. La distanza massima tra tastiera e DVR è di 1200 metri.
5.18.3.2 Impostazione del DVR
Configurare opportunamente l'indirizzo dell'unità e la modalità di comunicazione RS485. Si veda il rispettivo
manuale d'uso.
5.18.3.3 Impostazione della tastiera
Durante la configurazione della tastiera, il sottomenù
, deve essere
impostato come:
Controllo di un DVR Sony
Sono possibili quattro valori di baudrate.
5.18.3.4 Test di funzionalità
Collegando direttamente la tastiera con il multiplexer così configurato tramite il cavo sopra indicato deve essere
subito possibile commutare gli ingressi video:
prem
ere
per la selezione dell’unità multiplexer 1
prem
ere
, , per la selezione degli ingressi video.
Ad ogni comando spedito da tastiera corrisponde l’accensione di un led sulla tastiera locale del multiplexer.
Attenzione! Se il numero dell’unità multiplexer non coincide i comandi spediti da tastiera sono
trascurati.
