6.5 Dome BOSCH Basic Dome Series
6.5.1 Materiale e documenti di riferimento
Dome: BOSCH Basic Dome Series.
Basic Dome Series’s instruction manual.
Autodome R/D Robin Hood PLUS , Product version 5.00, Rev.10/04/2004
6.5.2 Collegamento
6.5.2.1 Cavo
La serie Basic Dome, ha due modalità di comunicazione: RS232 e Bi-phase.
La consolle DCJ, invece comunica in modalità RS485. Per questo motivo, il pilotaggio dei sistemi BOSCH,
richiede l’aggiunta di convertitori di protocollo.

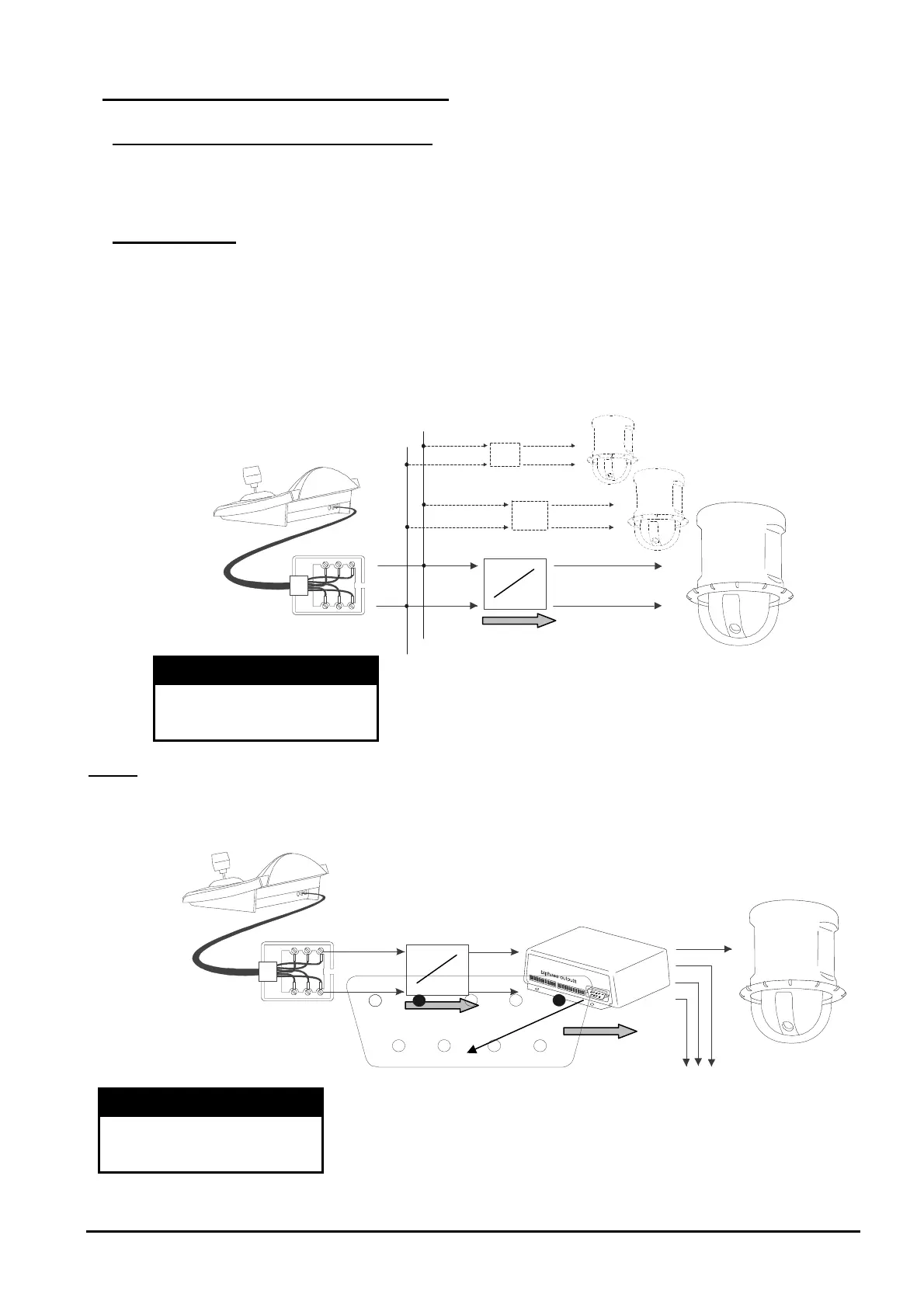

Seguire l’esempio di figura per eventuali chiarimenti.
DCJ RJjack 1
RS485A bianco
RS485B giallo
NOT
A:
in caso di comunicazione con modalità RS232, è necessario un convertitore di livello per ogni dome
DCJ RJjack 1
RS485A bianco
RS485B giallo
Collegamen
to con dome in modalità di comunicazione RS232
Collegamento con dome in modalità di comunicazione BIPHASE
RS485
RS485
RS232
RS232
RS232
RS485
Convertitore di livello
RS485
RS485
RS485
RS232
RS232
Convertitore di livello
BOSCH
RS232 a BIPHASE
Protocol Converter
Modello: LTC8786
Ad altri dispositivi
