Page 50
MNVADCJ01_1729_IT
5.14 Multiplexer Ademco
5.14.1 Descrizione
Il multiplexer digitale Ademco AXMD16E / AXCD16EX consente il collegamento di 16 ingressi video che
vengono digitalizzati e mostrati in forma composita in uscita.
5.14.2 Collegamento diretto

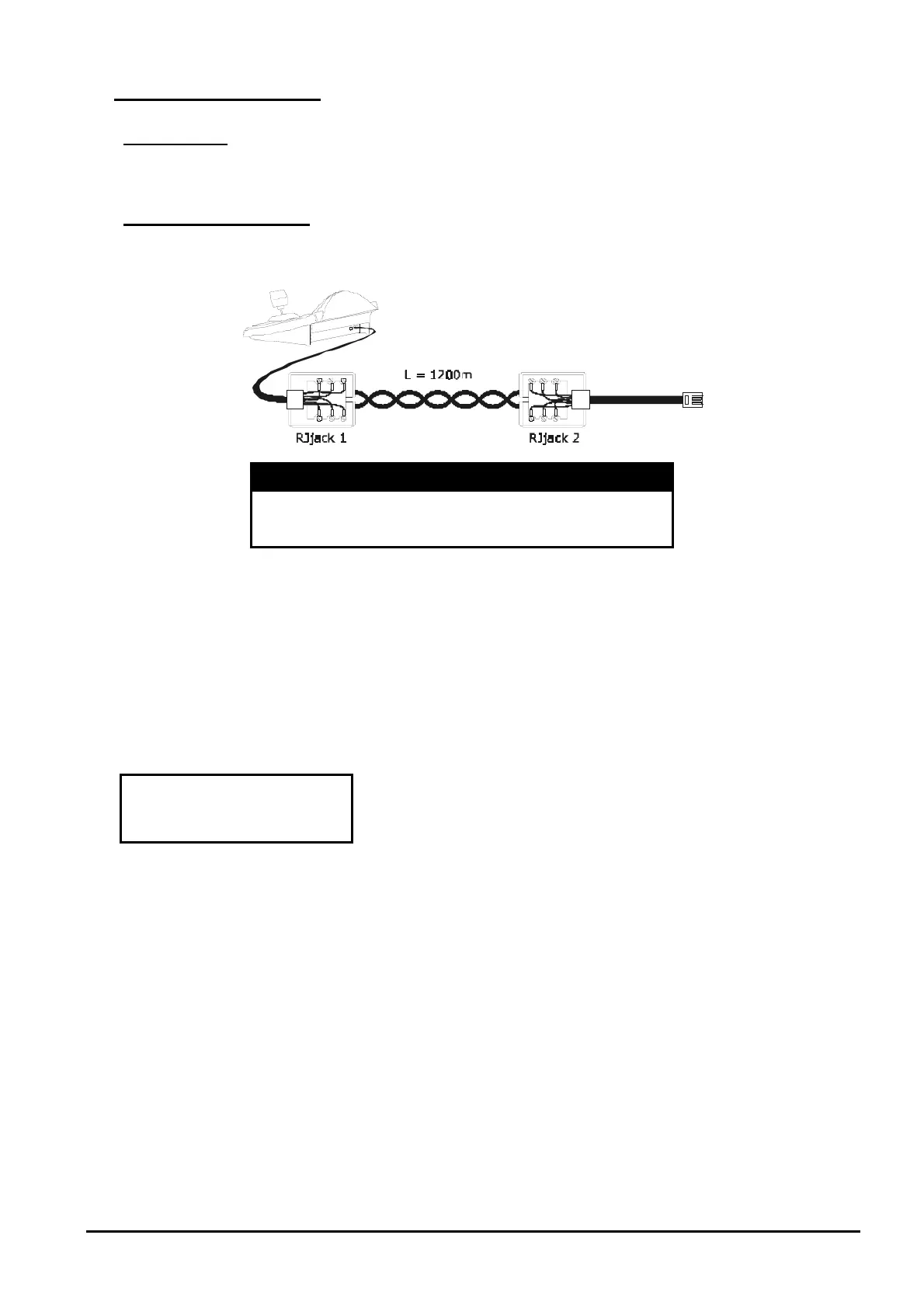

5.14.2.1 Cavo
DCJ RJjack 1 RJjack 2 JAVELIN
RS485A bianco nero RS485A
RS485B giallo verde RS485B
Il collegam
ento è in RS485 (monodirezionale) e la distanza max. tra tastiera e multiplexer è di 1200m.
5.14.2.2 Impostazione del multiplexer
La configurazione può essere fatta solo usando la tastiera locale del multiplexer ed il mouse.
Impostare la modalità di comunicazione RS485, il baudrate corretto ed il protocollo tipo A.
Vedere il rispettivo manuale.
5.14.2.3 Impostazione della tastiera
Durante la configurazione della tastiera, il sottomenù
, deve essere
impostato come:
Controllo di un multiplexer Ademco.
Sono possibili quattro valori di baudrate.
5.14.2.4 Test di funzionalità
Collegando direttamente la tastiera con il multiplexer così configurato tramite il cavo sopra indicato deve essere
subito possibile commutare gli ingressi video:
prem
ere
per la selezione dell’unità multiplexer 1
prem
ere
, , per la selezione degli ingressi video.
Ad ogni comando spedito da tastiera corrisponde l’accensione di un led sulla tastiera locale del multiplexer.
Attenzione! Se il numero dell’unità multiplexer non coincide i comandi spediti da tastiera sono
trascurati.
