2.4 Tasti seconda funzione
Alcuni tasti (, , ) permettono l’attivazione delle seconde funzioni, se premuti
contemporaneamente ad altri tasti. Ad esempio
indica la pressione del tasto , seguita dalla
pressione di
mentre è ancora premuto. Il rilascio dei due tasti può essere fatto con un ordine
qualsiasi.

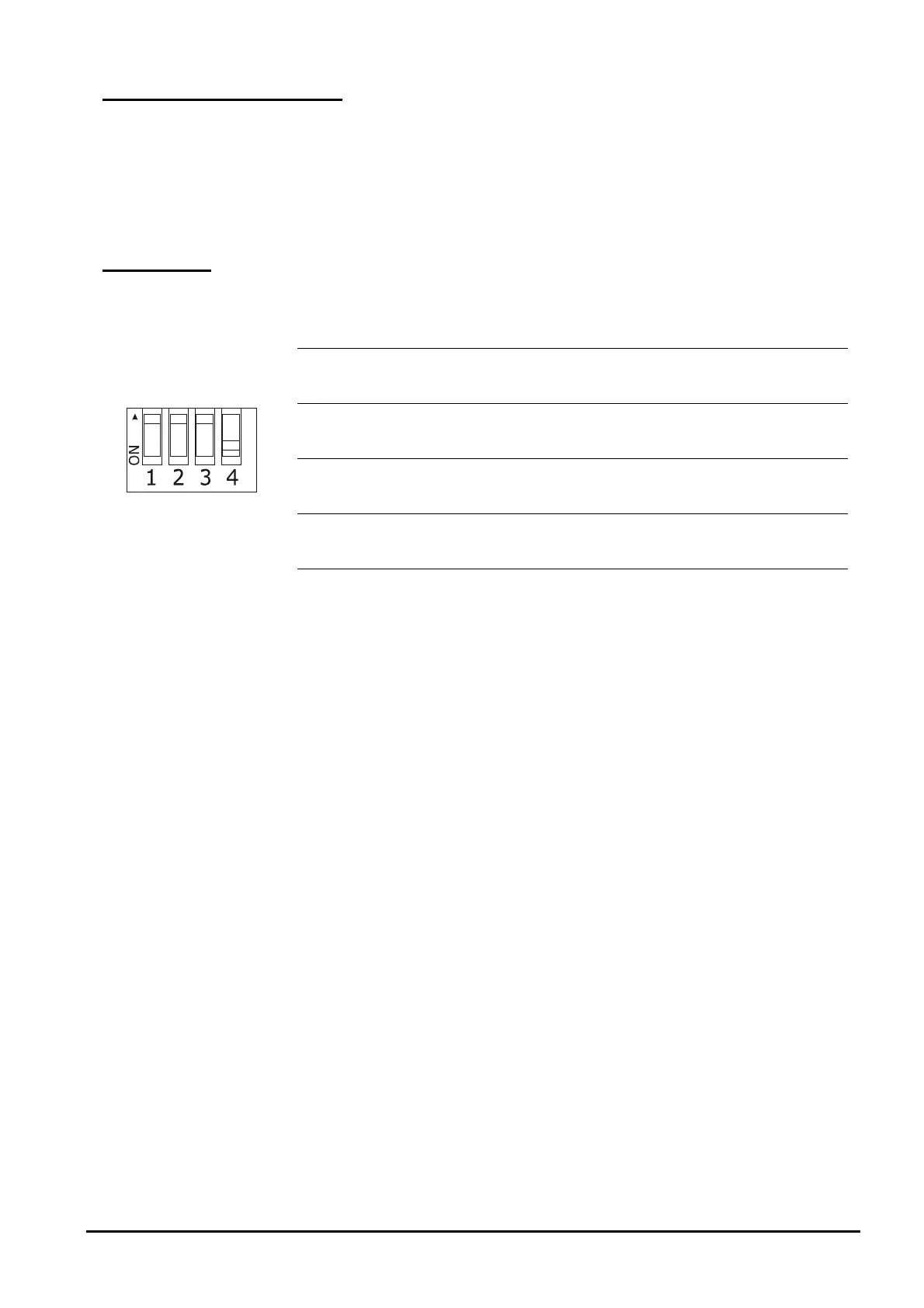

2.5 Dip switch
Sul retro della tastiera è presente un dip-switch che permette di inserire/disinserire il carico delle linee RS485 e
di bloccare la programmazione della tastiera da PC. Si faccia riferimento al § 3.1 - Linea video e linee
telemetria, pag.11 per ulteriori chiarimenti sull’inserimento dei carichi di linea.
DIP4: carico sulla linea Video ON: carico inserito
OFF: carico disinserito
DIP3: carico sulla linea Telemetria B ON: carico inserito
OFF: carico disinserito
DIP2: carico sulla linea Telemetria A ON: carico inserito
OFF: carico disinserito
DIP1: aggiornamento firmware da PC ON: aggiornamento possibile
OFF: aggiornamento non ammesso
