155
A VMI
®
deve ser ligada a uma linha dedicada. A instalação incluirá, ao nível do quadro elétrico,
uma proteção tipo disjuntor bipolar de 16 A magnetotérmica de curva C, sendo esta ligada a
uma proteção do circuito por disjuntor diferencial e um meio de desconexão na canalização
fixa.

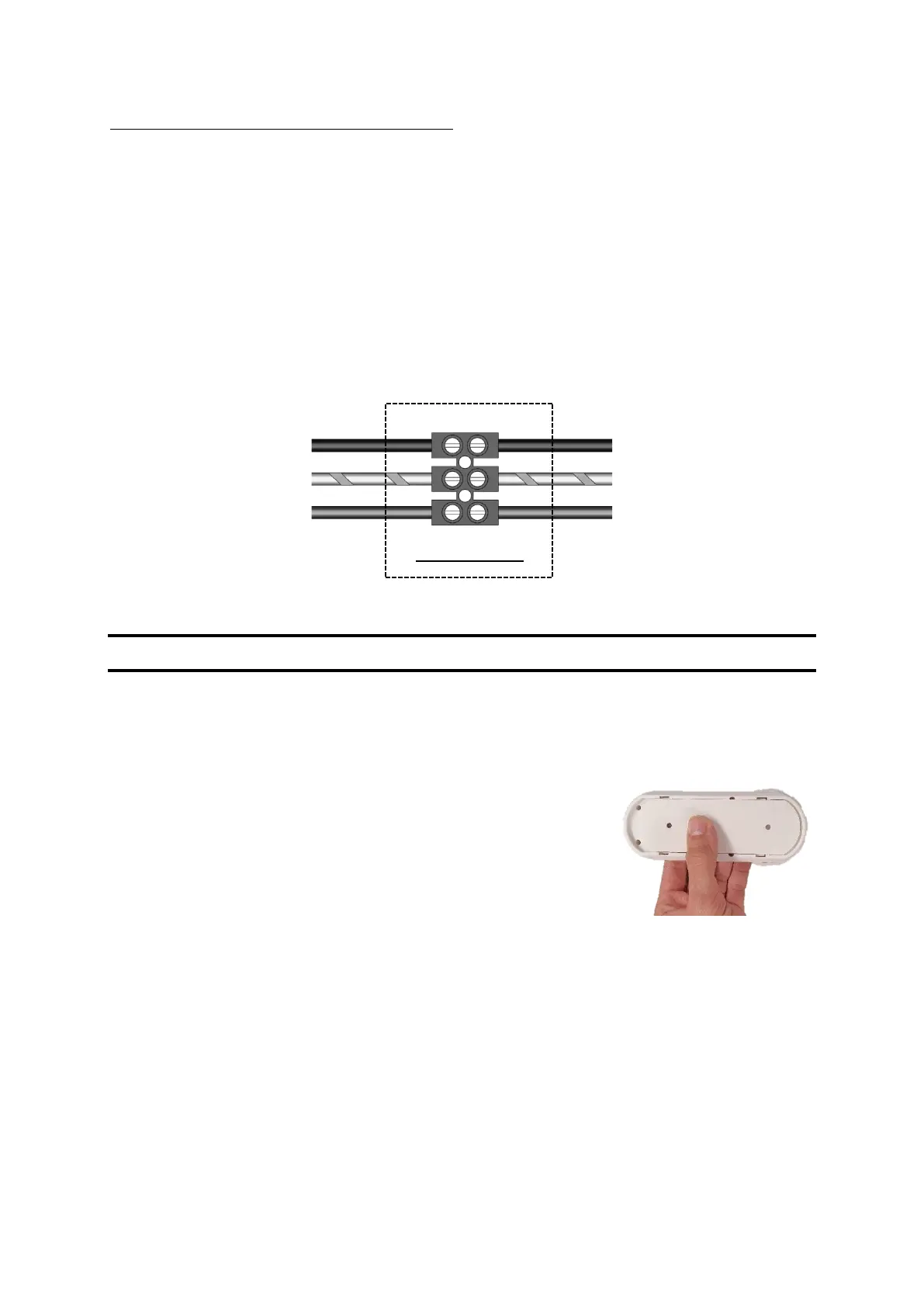

Ligar o cabo fornecido à rede de alimentação elétrica através de uma caixa de ligação estanque
IP 55, no mínimo (não fornecida).
Tipo de cabo: 3 x 1,5 mm² (bifásico + com condutor de terra).
Rede: Monofásico 230 V CA, 50 Hz
D. Instalação do assistente de comando
1. Instalação das pilhas
• Com os polegares, deslizar a tampa na parte de trás do
assistente para abri-la
• Inserir as 3 pilhas LR6/AA fornecidas
• Voltar a fechar a tampa deslizando-a no sentido oposto ao
da abertura.
2. Posicionamento do assistente
• O assistente não deve ser instalado a mais de 30 m da VMI
®
e no mínimo a 1 m.
• Alguns obstáculos podem reduzir o alcance máximo da comunicação por
radiofrequência (paredes, estruturas metálicas, pavimentos, etc.)
• Deve ser fixo num suporte, na posição horizontal
• De preferência, perto de um termóstato de aquecimento, se existente no local
• Não posicionar perto de uma fonte de frio ou calor
