24
HUOLTO
330
21
12
11
9
18
19
17
20
13
14
15
16
23
22
10

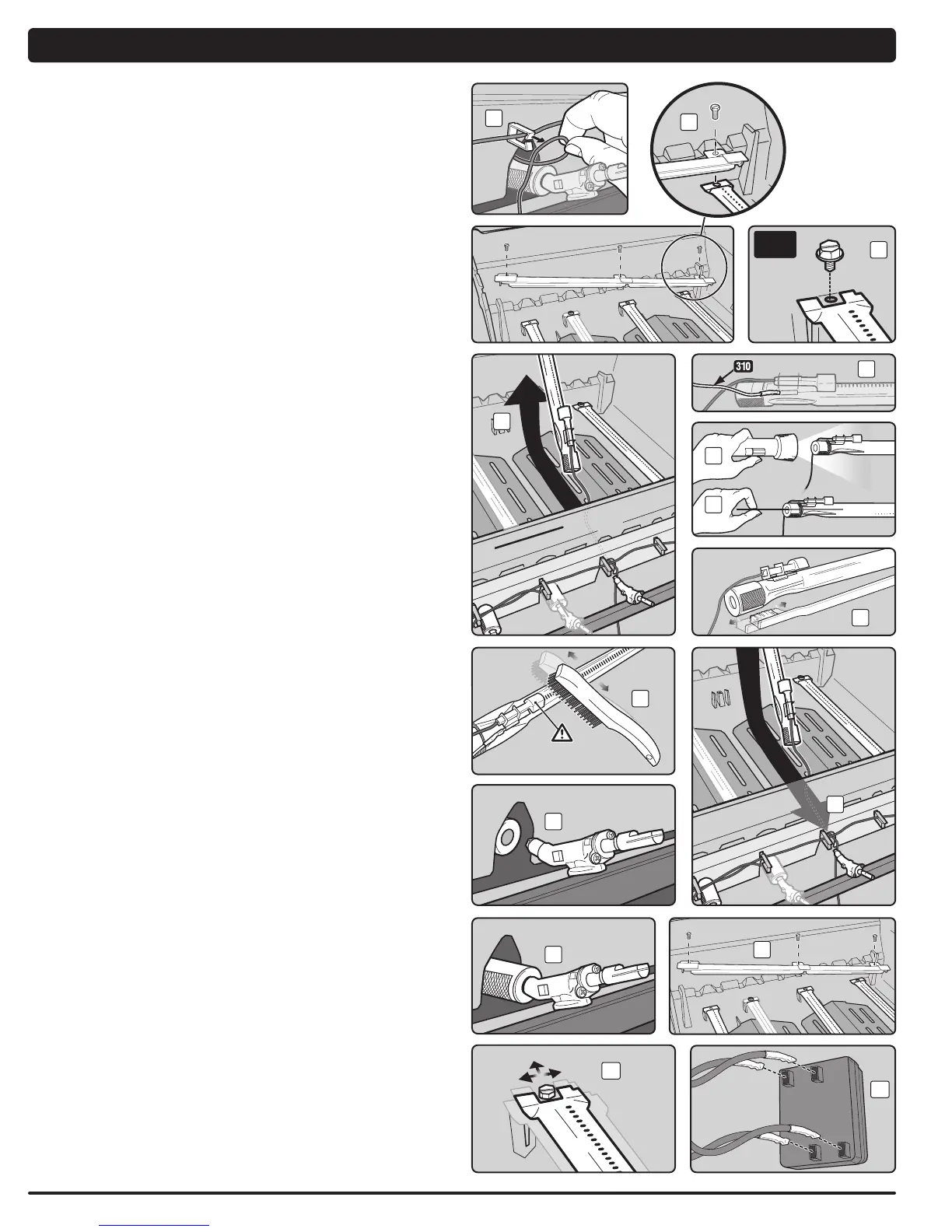

POLTINPUTKIEN PUHDISTUS TAI VAIHTO (jatkoa)
Irrota poltinputket
Tarvitset seuraavat välineet: 5/16" kiintoavain.
A) Irrota sytytysyksikön johdot sen pidikkeistä (9).
B) Irrota 5/16" kiintoavaimella ruuvit, jotka kiinnittävät Crossover
®
-kanavan grillipohjan
takaosan sisäpuoleen (10).
C) Irrota ruuvi, joka kiinnittää poltinputken grillipohjaan, 5/16" kiintoavaimella (11).
D) Vedä poltinputkikokoonpano (sisältää sytytysyksikön) ylös ja irti grillipohjasta (12).
Huomautus: 310-malleissa on lisämaadoitusjohto kiinnitettynä keskimmäiseen
poltinputkeen (13).
Poltinputkien puhdistus
Tarvitset seuraavat välineet: Taskulamppu, vaijeri (suoristettu vaateripustin), sopiva
ruostumaton teräsharja ja pehmeä harja (hammasharja).
A) Katso jokaisen poltinputken ja Crossover
®
-putken sisään taskulampun avulla(14).
B) Puhdista mahdollinen lika tai tukkeuma poltinputkista ja Crossover
®
-putkesta
vaijerilla (15).
C) Tarkasta hyönteissuodattimet poltinputkien päistä ja puhdista ne pehmeällä harjalla
(16).
m HUOMIO: Älä puhdista hyönteissuodatinta kovilla tai
terävillä työkaluilla. Älä irrota hyönteissuodatinta tai
suurenna sen aukkoja.
D) Puhdista polttimet ja Crossover
®
-putki ulkopuolelta teräsharjalla (17). Näin varmistat,
että kaikki polttimien aukot poltinputkien varrella ovat täysin auki. Kun puhdistat
poltinputkia, vältä vaurioittamasta sytytyselektrodia harjaamalla sen ympäriltä
varovasti.
Poltinputkien asennus takaisin
Tarvitset seuraavat välineet: 5/16" kiintoavain.
A) Liu'uta poltinputki ja sytytinyksikön johto grillipohjan (18) reiän läpi. Katso
poltinputken oikea asento kohdasta “ELEKTRONISEN SYTYTYSJÄRJESTELMÄN
TOIMINNOT”.
B) Kohdista poltinputki venttiiliin.
m HUOMIO: Poltinputkien aukot (19) on sijoitettava oikein
venttiilien putkien (20) päälle.
C) Asenna takaisin ruuvit, jotka pitävät Crossover
®
-putken grillipohjassa, käyttämällä
5/16" kiintoavainta (21).
D) Asenna ruuvi, joka kiinnittää poltinputken grillipohjaan, 5/16" kiintoavaimella.
Poltinputki voi vaikuttaa olevan irrallaan (22), kun ruuvi on tiukalla. Tämä on
normaalia.
E) Vie johdot taakse sytytysyksikön pidikkeiden läpi. Katso kuva edellä(9).
m HUOMIO: Kaikki johdot tulee viedä pidikkeiden läpi
asianmukaisesti.
F) Kiinnitä johdot sytytysyksikköön, noudata numero-/värikoodausta (23). Katso
johtojen kiinnitys kohdasta “ELEKTRONISEN SYTYTYSJÄRJESTELMÄN
TOIMINNOT”.
m VAROITUS: Varmista ennen grillin käyttöä, että kaikki osat
on asennettu ja kiinnittimet kiristetty tiukasti paikoilleen.
Jos et noudata tähän tuotteeseen liittyviä varoituksia, saatat
aiheuttaa tulipalon, räjähdyksen tai rikkoutumisen ja sitä
kautta vakavia vammoja, kuoleman ja omaisuusvahinkoja. ◆
