24
UNDERHÅLL
330
21
12
11
9
18
19
17
20
13
14
15
16
23
22
10

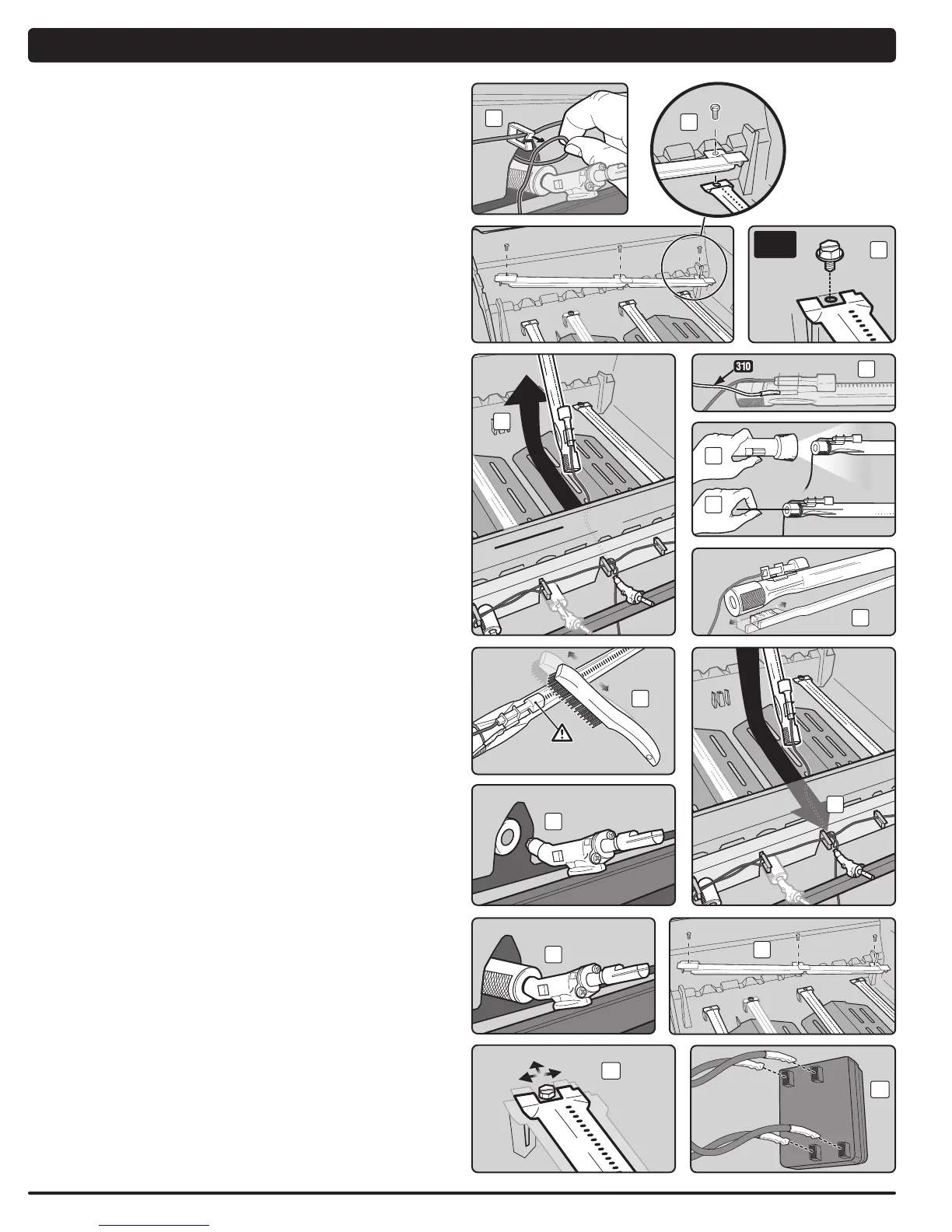

RENGÖRING ELLER BYTE AV BRÄNNARRÖR (fortsättning)
Ta bort brännarrör
Du behöver: En 5/16" hylsnyckel.
A) Ta av tändledningen/-arna från tändarklämman/-orna (9).
B) Använd hylsnyckel 5/16" för att ta bort skruvarna som fäster Crossover
®
-kanalen
baktill inuti baljan (10).
C) Ta bort skruven som fäster brännarröret i baljan med hylsnyckel 5/16" (11).
D) Dra brännarröret (inklusive tändaren) upp och ut ur baljan (12).
Notera! 310-enheterna har en extra jordledning fäst på mittbrännarens rör (13).
Rengöra brännarrör
Du behöver: En ficklampa, en ståltråd (en uträtad galge), en lämplig rostfri stålborste och
en mjuk borste (tandborste).
A) Undersök insidan på varje brännarrör och Crossover
®
-kanal med en ficklampa (14).
B) Rengör brännarrörens och Crossover
®
-kanalens insida från smuts och
igensättningar med ståltråden(15).
C) Kontrollera insektsskydden i änden av brännarrören och rengör dem med en mjuk
borste (16).
m VAR FÖRSIKTIG! Rengör inte insektsskydden med hårda
eller skarpa verktyg. Rubba inte insektsskydden och se till
att skyddens öppningar inte blir större.
D) Använd en rostfri stålborste för att rengöra utsidan av brännarrören och Crossover
®
-
kanalen (17). Detta är för att se till att alla öppningar längs brännarrörens längd är
helt öppna. Vid rengöring av brännarrör, undvik att skada tändarelektroden genom
att borsta försiktigt runt den.
Sätt tillbaka brännarrör
Du behöver: En 5/16" hylsnyckel.
A) Skjut varje brännarrör och tändledning genom hålet i baljan (18). Se
“ELEKTRONISKA TÄNDNINGSSYSTEMETS FUNKTIONER” för korrekt
brännarrörposition.
B) Rikta in brännarröret med ventilen.
m VAR FÖRSIKTIG! Brännarrörets öppningar (19) måste vara
korrekt placerade över ventilöppningarna (20).
C) Sätt tillbaka skruvarna som fäster Crossover
®
-kanalen i baljan med hylsnyckel 5/16"
(21).
D) Sätt tillbaka skruven som fäster brännarröret i baljan med en hylsnyckel 5/16".
Brännarröret kan verka sitta löst (22), när skruven är åtdragen. Detta är normalt.
E) Dra tillbaka kablarna genom tändarklämmorna. Se figuren (9).
m VAR FÖRSIKTIG! Alla kablar måste dras korrekt genom
kabelklämmorna.
F) Fäst kablarna i tändmodulen enligt den numeriska koden/färgkoden (23). Se
“ELEKTRONISKA TÄNDNINGSSYSTEMETS FUNKTIONER” för korrekt montering
av kablarna.
m VARNING! Se till att alla delar har monterats och är
ordentligt åtdragna innan grillen används. Om du inte
följer denna produktvarning kan dina handlingar leda till
brand, explosion eller haveri, vilket kan orsaka allvarlig
personskada eller dödsfall och skada på egendom.
◆
