40 l Regulador automático de tensión – AVR-A-OPT-06
7 TARJETA DE IDENTIFICACIÓN
Modelo:
Alimentación de Potencia
Tensión de excitación Frecuencia de
Operación
Corriente de excitación
Regeneración de tensón

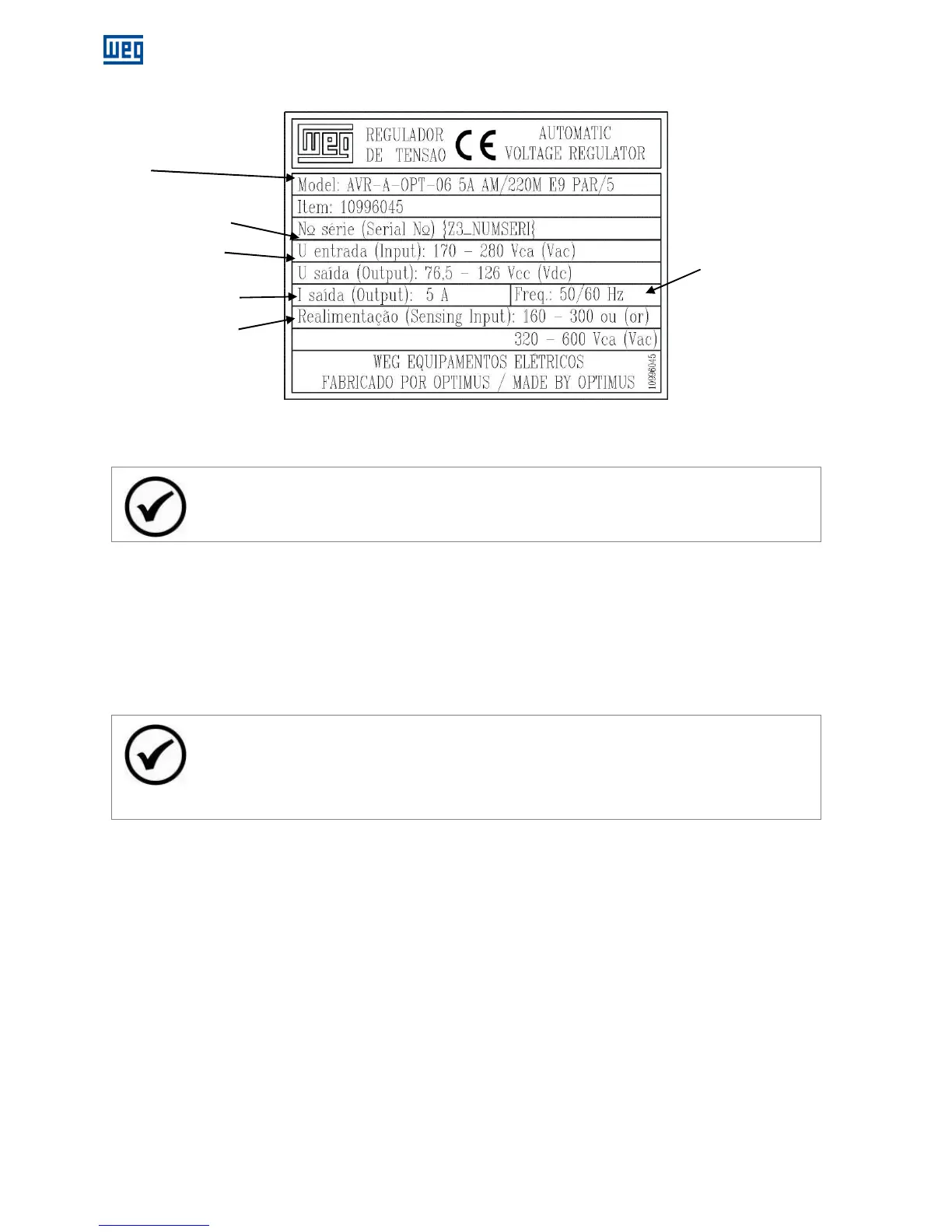

Figura 7.1: Tarjeta de Identificación
El ejemplo arriba muestra las principales características que deben ser observadas antes de la instalación.
NOTA
La tarjeta de identificación se encuentra fijada en la parte inferior del regulador e en el Guía de
Instalación.
8 FUNCIÓN DE LOS TRIMPOTS
Vad: Ajuste de tensión. Girando en el sentido horario aumenta la tensión;
Stb: Ajuste de la Estabilidad. Girando en el sentido horario torna la respuesta más lenta;
U/F: Limitador U/F. Girando en el sentido horario ajusta la frecuencia de actuación de U/F;
Drp: Ajuste de Droop. Girando en el sentido horario aumenta la faja de compensación de reactivos;
NOTA
* Podrá ser conectado un potenciómetro para ajuste fino de tensión (5k/3W) en los bornes con este
símbolo.
* Los Trimpots U/F y Stb están pre ajustados y sellados, pero si es necesario hacer ajustes, se
pueden realizar según los procedimientos descritos en este manual
