58 l Regulador automático de tensão – AVR-A-OPT-06
4.2 PROTEÇÕES – OPERAÇÃO U/F

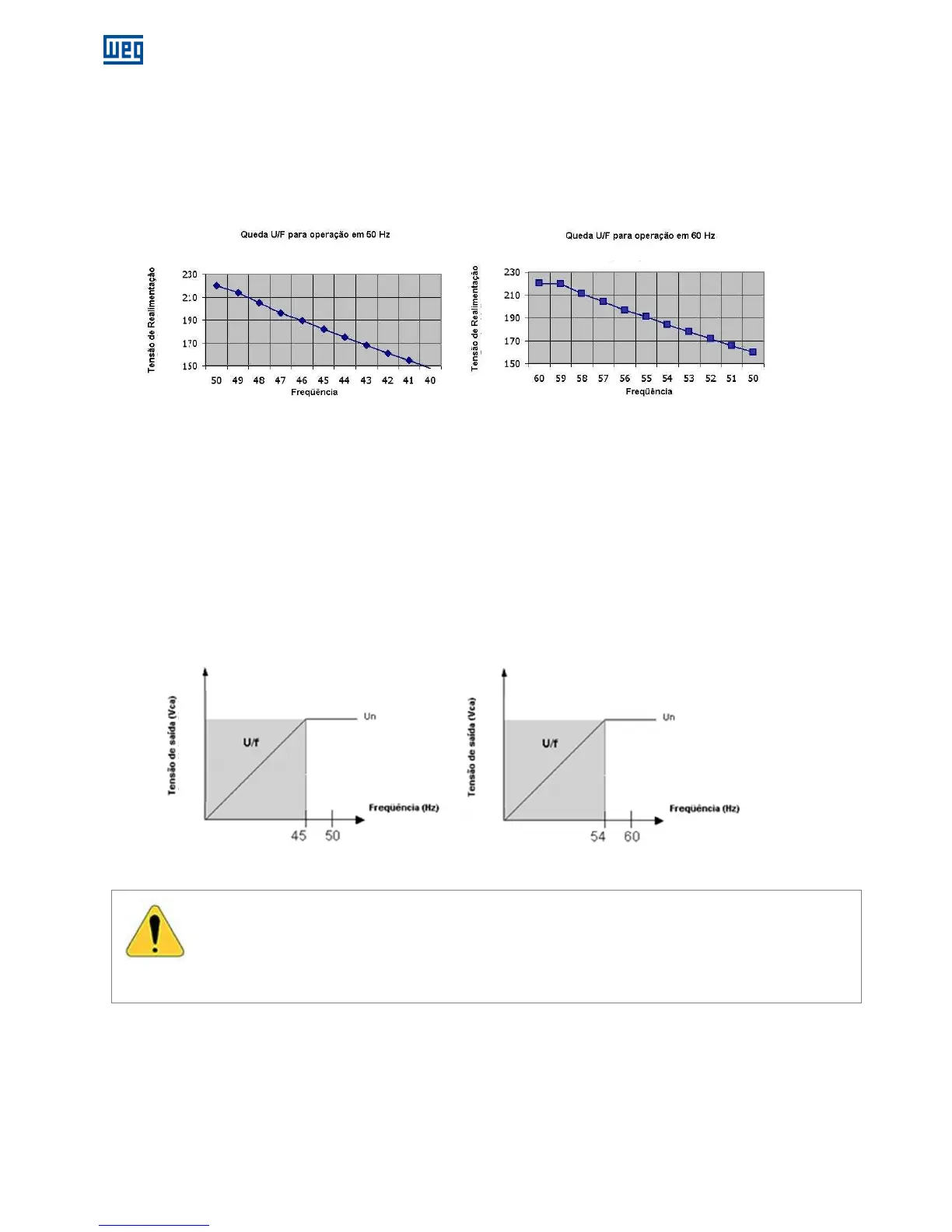

A Figura 4.1 apresenta-se o gráfico de variação da tensão do alternador em função da variação da frequência. Para
frequência nominal de operação o U/F encontra-se desabilitado. Em caso de redução da rotação (ex.: desligamento), a
excitação diminui, reduzindo a tensão de saída do alternador. A queda segue uma reta de forma que chegue a 0V em
0Hertz. Para o caso apresentado na Figura 4.1, o ajuste do U/F foi feito no limite da frequência nominal.
Figura 4.1: Curvas U/F
Este modo de operação é determinado pelo trimpot U/F, jumper JHz e componentes associados. O jumper JHz determina
a frequência de operação, que segue a seguinte lógica:
 JHz, pinos 1 e 2 = 50Hz
 Pinos 2 e 3 = 60Hz
O trimpot U/F determina o ponto de atuação do modo U/F, que pode ser desde a frequência nominal (Fn) até 1/3 de Fn,
cujo valor sai ajustado de fábrica 10% abaixo da Fn. Para operação em 60Hz é ajustado para 54Hz e para operação em
50Hz é ajustado para 45Hz (ver Figura 4.2), cujo valor pode ser alterado de acordo com a necessidade de cada aplicação.
Figura 4.2: Ponto de atuação da proteção U/F
ATENÇÃO
1. Não deixar a proteção U/F abaixo de 20% da frequência nominal. A configuração deve ser feita conforme
Figura 4.2 para evitar problemas no desligamento.
2. A frequência do limitada pelo U/F é a frequência da forma de onda que se encontra na entrada de
alimentação do circuito e não da entrada de realimentação (tensão de saída do alternador).
