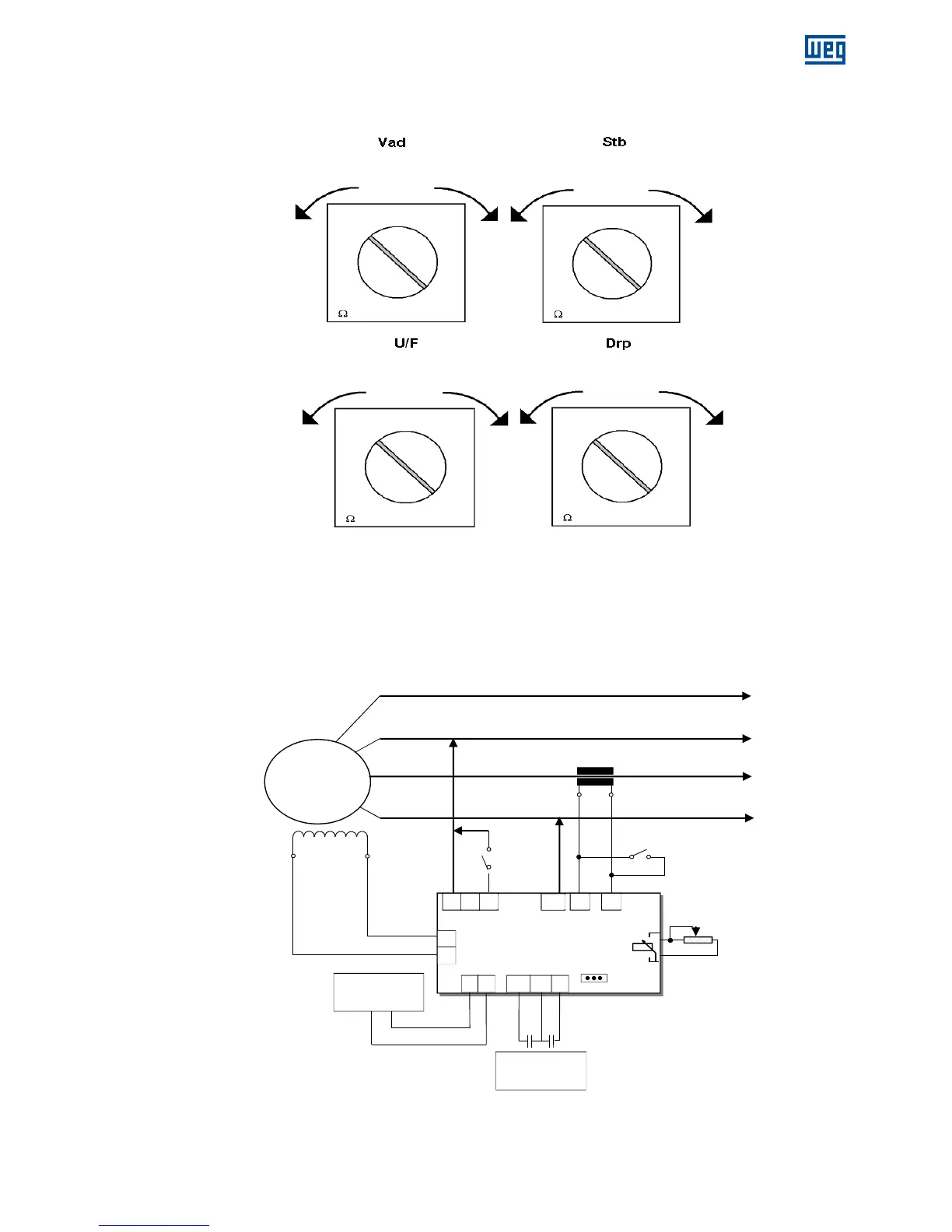

Regulador automático de tensão – AVR-A-OPT-06 l 63
Figura 8.1: Função dos trimpots
9 DIAGRAMAS DE CONEXÃO
9.1 CONEXÃO DO ALTERNADOR SEM BOBINA AUXILIAR
Resposta mais rápida Resposta mais lenta
Diminui reativos Aumenta reativos
Diminui a frequência Aumenta a frequência
Diminui a tensão Aumenta a tensão
N
R
S
T
TC de paralelismo relação In/x¹
Campo da
Excitatriz
F-
F+
Alternador
Potenciômetro de ajuste
externo de tensão¹ ²
(5k3W)
AVR-A-OPT-06
F+
F-
E1
E2
3 S1
S2
P1
P2
S1
S2
E3/4
JHz
A-
A+
Entrada
Analógica
Chave
Lig./desl³
DW
CM
UP
Entrada Digital
Tensão do Alternador
de 85 a 140 Vca
de 160 a 300 Vca
de 180 a 240 Vca (*)
Chave singelo/paralelo¹
Aberta: paralelo; Fechada:
singelo
