62 l Regulador automático de tensão – AVR-A-OPT-06
Frequência de
operação
7 ETIQUETA DE IDENTIFICAÇÃO
Modelo:
Alimentação de Potencia
Tensão de excitação
Corrente de excitação
Realimentação de tensão

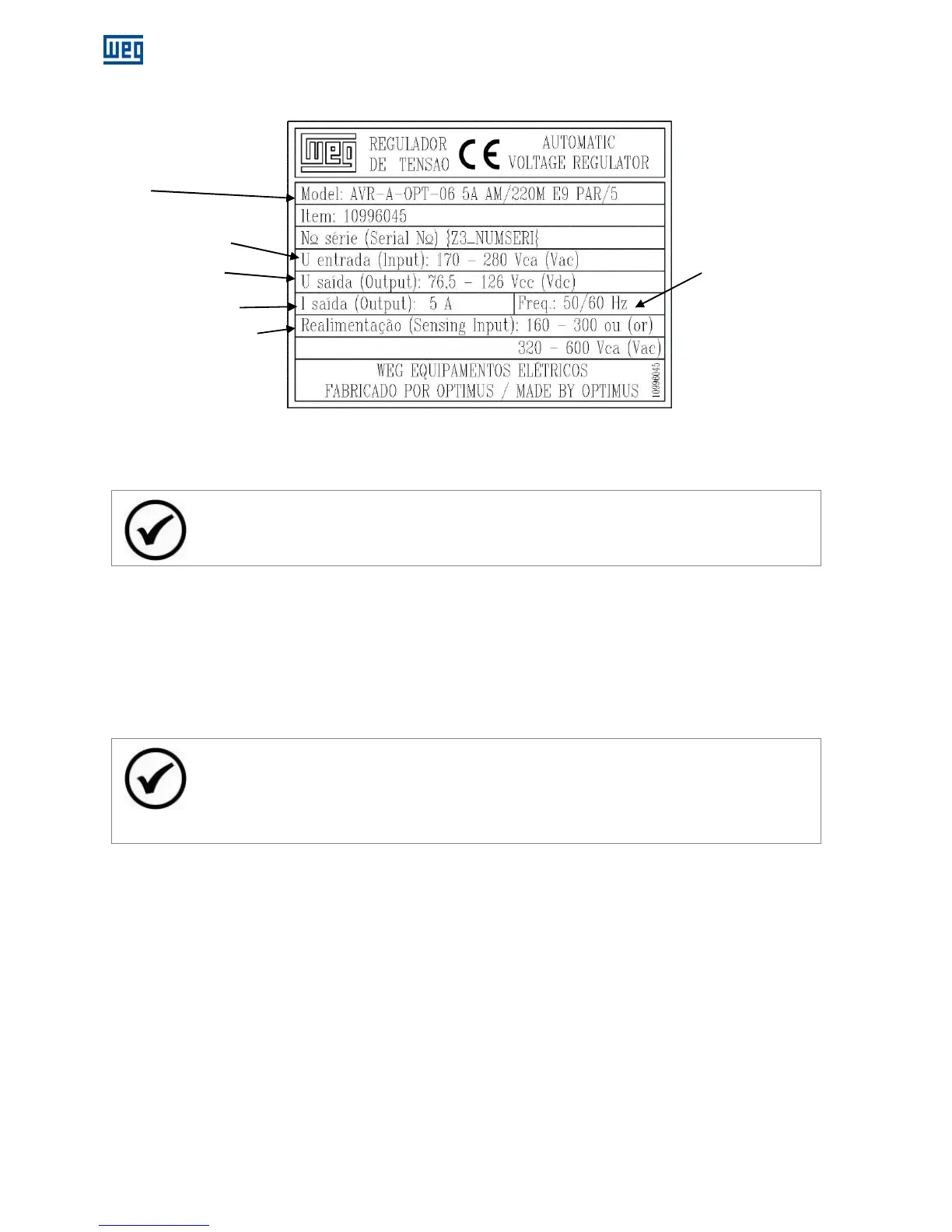

Figura 7.1: Etiqueta de identificação
O exemplo acima mostra as principais características a serem observadas antes da instalação.
NOTA
A etiqueta de identificação encontra-se fixada na parte inferior do regulador e no Guia de Instalação.
8 FUNÇÃO DOS TRIMPOTS
Vad: Ajuste de tensão. Girar no sentido horário aumenta a tensão;
Stb: Ajuste da Estabilidade. Girar no sentido horário torna a resposta mais lenta;
U/F: Limitador U/F. Girar no sentido horário ajusta a frequência de atuação de U/F;
Drp: Ajuste de Droop. Girar no sentido horário aumenta a faixa de compensação de reativos;
NOTA
* Poderá ser conectado potenciômetro para ajuste fino de tensão (5k/3W) nos bornes com este
símbolo.
* Os trimpots U/F e Stb são pré regulados e lacrados, mas se necessários ajustes, podem ser
realizados conforme procedimentos descritos neste manual.
