44 l Regulador automá
tico de tensión – AVR-A-OPT-06
10
DIAGRA
M
A

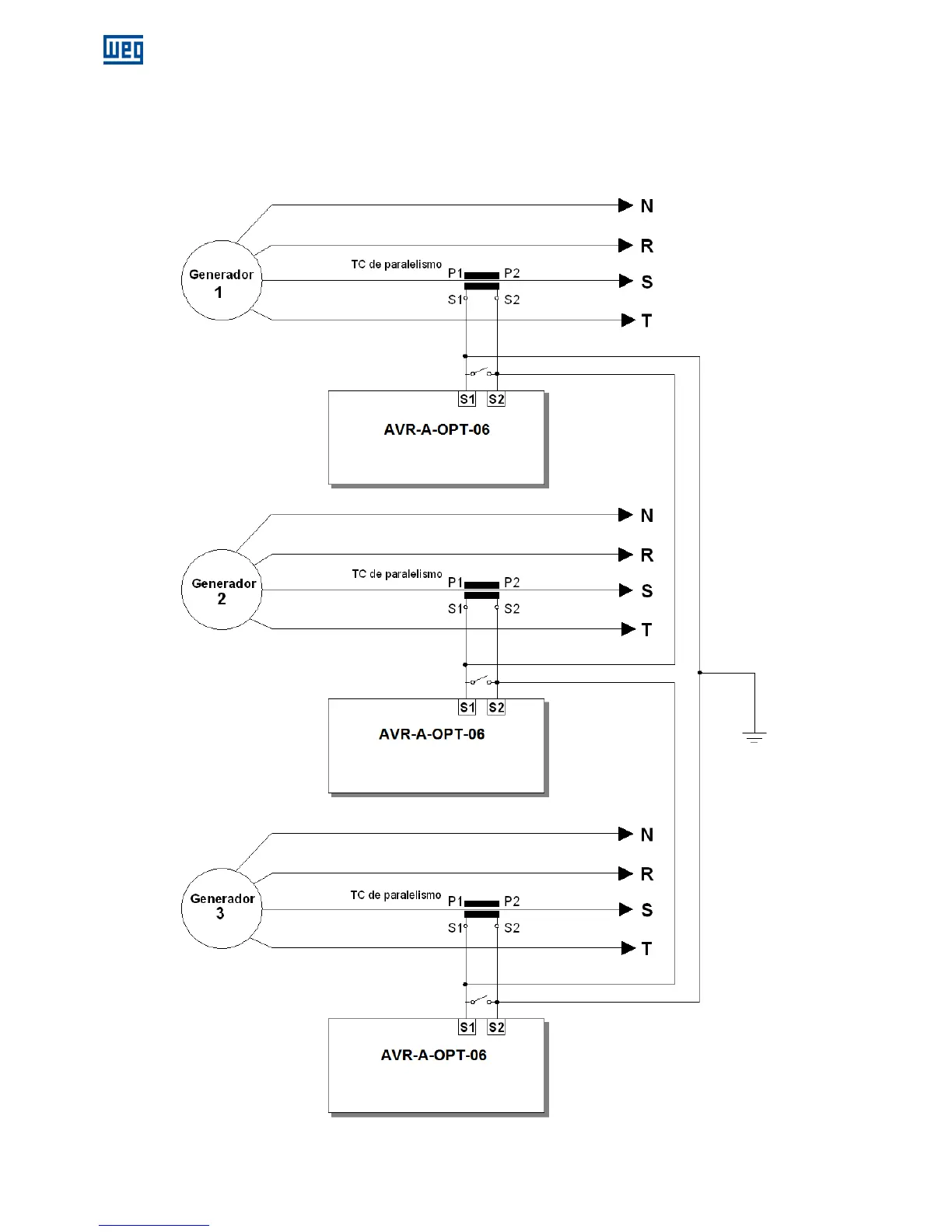

DE CONEXIÓN PARA OPERA
CIÓN PARA
LEL
A
TIPO
CROSSCURR
ENT
El
circuito
de
conexión
del
tipo CROSSCURRENT
(corrien
tes
cruzadas)
es
utilizado
para
aplicacio
nes
donde e
l
objetivo
es que no ocurra variación de tensión en la salida
de la máquina.
43
45
Table of Contents
English
9
Default Chapter
9
Table of Contents
9
1 Safety Information
11
4 Technical Characteristics
12
Nomenclature for Regulators
13
Protections – U/F Operation
14
Block Diagram
15
Parallel Operation of Two or more Alternators
16
5 Protection Fuse
17
7 Identification Tag
18
9 Connection Diagrams
19
Alternator Connection with Auxiliary Coil
20
Attention
21
10 Connection Diagram for Crosscurrent Type Parallel Operation
22
11 Internal Connection Diagram
23
13 First Use
24
14 Turning off
25
16 Diagrams for Testing Without a Alternator
26
17 Troubles, Causes and Corrective Action
28
Español
31
1 Informaciones de Seguridad
33
2 Informaciones de Almacenaje
33
3 Introducción
33
4 Características Técnicas
34
Nomenclatura de Los Reguladores
35
Protecciones - Operación U/F
36
Diagrama de Bloques
37
Operación Paralela de Dos O Más Alternadores
38
Entrada Analógica
38
5 Fusible de Protección
39
6 Normas
39
7 Tarjeta de Identificación
40
8 Función de Los Trimpots
40
9 Diagramas de Conexión
41
Conexión del Alternador sin Bobina Auxiliar
41
Conexión del Alternador con Bobina Auxiliar
42
10 Diagrama de Conexión para Operación Paralela Tipo Crosscurrent
44
11 Diagrama de Conexión Interna
45
12 Dimensional
45
13 Primera Utilización
46
Descripción de Los Terminales de Conexión
46
Pasos para la Conexión
46
14 Apagando
47
15 Reference of the Printed Symbols
47
16 Diagrama para Prueba sin Alternador
48
17 Defectos, Causas y Soluciones
50
18 Mantenimiento Preventivo
50
19 Garantía
50
Páginas
50
Português
53
1 Informações de Segurança
55
2 Informações de Armazenamento
55
3 Introdução
55
4 Características Técnicas
56
Nomenclatura Dos Reguladores
57
Proteções - Operação U/F
58
Diagrama de Blocos
59
Operação Paralela de Dois Ou Mais Alternadores
60
Entrada Analógica
60
5 Fusível de Proteção
61
6 Normas
61
7 Etiqueta de Identificação
62
8 Função Dos Trimpots
62
9 Diagramas de Conexão
63
Conexão Do Alternador Sem Bobina Auxiliar
63
Conexão Do Alternador Com Bobina Auxiliar
64
10 Diagrama de Ligação para Operação Paralela Tipo Crosscurrent
66
11 Diagrama de Ligação Interna
67
12 Dimensional (MM)
67
13 Primeira Utilização
68
Descrição Dos Terminais de Conexão
68
Passos para a Ligação
68
14 Desligamento
69
15 Referência de Simbologia
69
16 Diagrama para Teste Sem Alternador
70
17 Defeitos, Causas E Soluções
72
18 Manutenção Preventiva
72
19 Garantía
72
