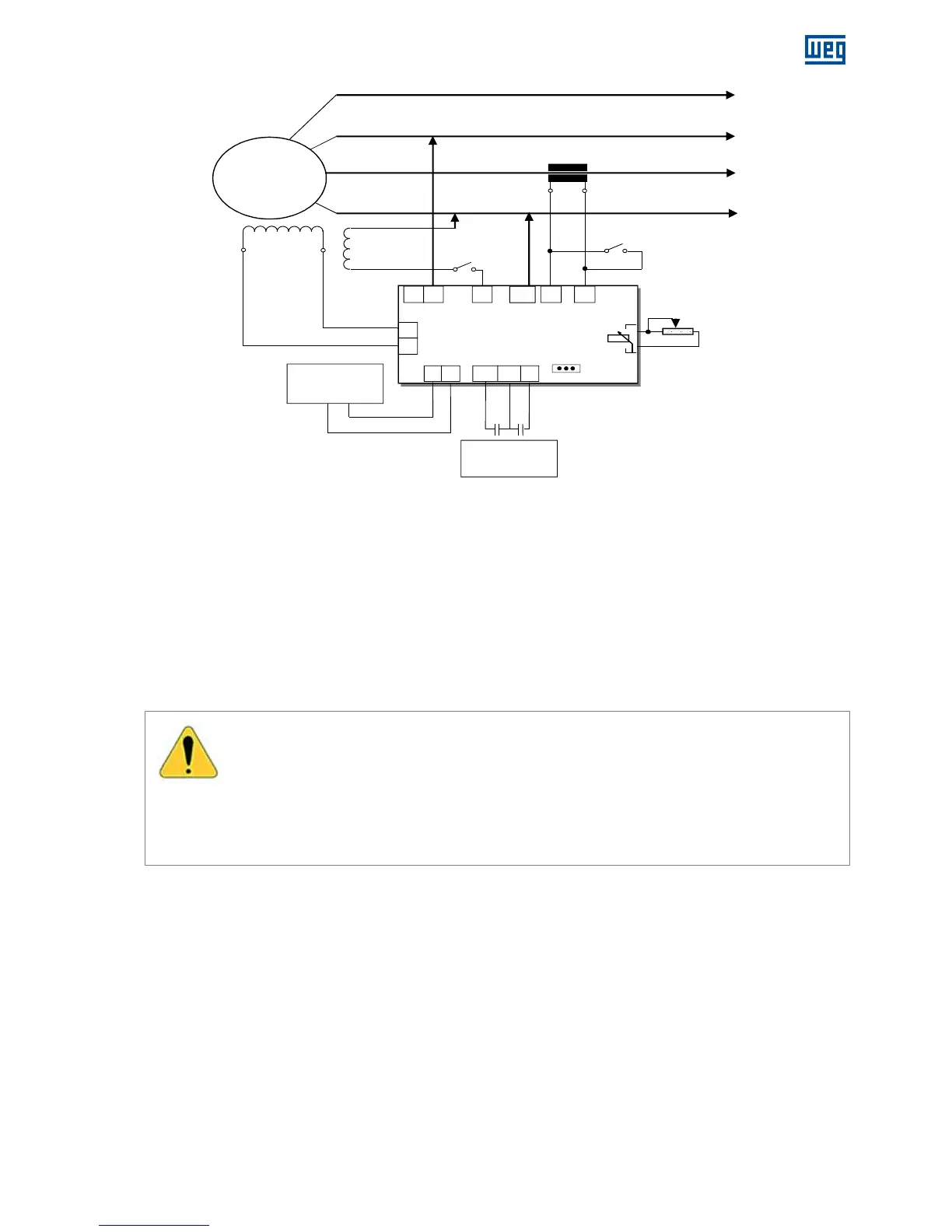

Regulador automático de tensión – AVR-A-OPT-06 l 43
¹ Ítem no suministrado por la WEG, observar la especificación de relación (PAR/1 o PAR/5);
² Si no hay potenciómetro conectado, mantener los terminales en cortocircuito;
³ Llave de 10A/250Vca para encender y apagar el regulador.
* Tensiones de línea del alternador, según la clase de realimentación e el nivel de tensión de alimentación del regulador
(ver Tabla 4.1).
ATTENCIÓN
1. Antes de conectar el regulador al alternador, verifique en el manual de instalación, la tensión nominal
de referencia.
2. Utilizando bobina auxiliar, el conector E3/4, referencia del circuito del regulador, debe ser
obligatoriamente el punto común entre la bobina y el alternador.
3. Si la tensión de referencia no es la misma que la tensión de salida del alternador, no efectuar las
conexiones sin antes consultar la asistencia técnica.
Voltaje del alternador
de 170 hasta 280 Vca
de 320 hasta 600 Vca
de 520 hasta 640 Vca
(*)
N
R
S
T
TC de paralelismo relación In/x¹
Campo de la
Excitatriz F-
F+
Alternador
Potenciómetro de
ajuste externo de
tensión ¹ ² ( 5k/3W)
AVR-A-OPT-06
F+
Entrada
Analógica
Llave
Enc/Apag³
Bobina
auxiliar
Llave Aislado / paralelo¹
Abierta: paralelo; Cerrada:
aislado
