50 l Regulador automático de tensión – AVR-A-OPT-06

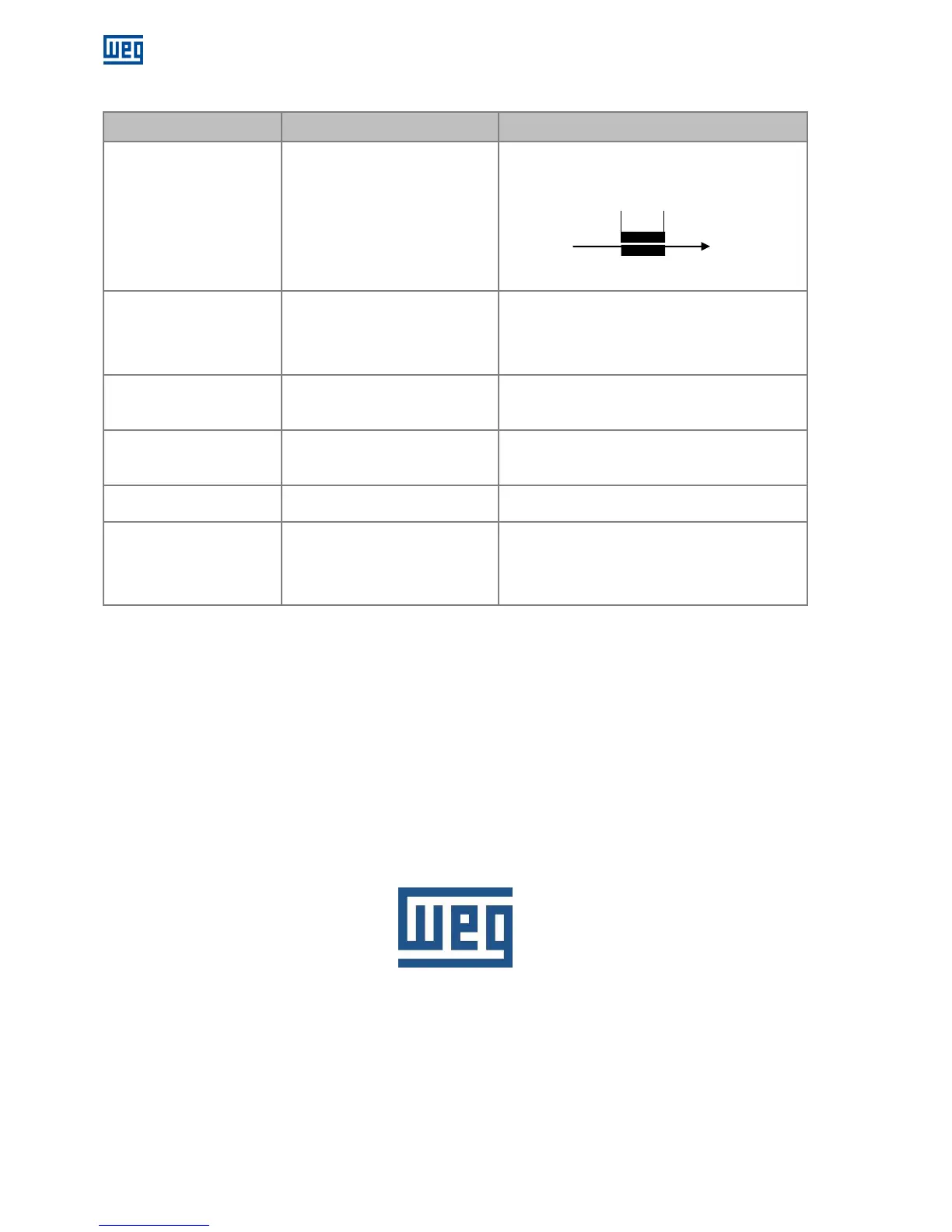

17 DEFECTOS, CAUSAS Y SOLUCIONES
Defectos Causas Soluciones
 Hay circulación de reactivos
entre los alternadores cuando
operando en paralelo.
 Secuencia incorrecta de las fases
(R-S-T).
 TC conectado invertido.
 Ajuste del Droop muy bajo.
 Conectar la secuencia de las fases correctamente.
 Polarizar el TC en la fase correctamente, conforme
abajo:
 Aumentar el ajuste del Droop girando el potenciómetro
Drp en sentido horario.
 Tensión generada disminuye
cuando aplicada carga y no
retorna.
 Caída en la rotación de la máquina
propulsora.
 Limitador U/F actuando.
 Corrija regulador de velocidad.
 Ajustar el Limitador U/F, girando el trimpot U/F en el
sentido anti-horario.
 Alternador no enciende.
 Tensión residual muy baja.
 Bornes F (+) y F (-) invertidos.
 Con el regulador conectado, usar una batería externa
(12Vcc) para reforzar la excitación (*).
 Invertir F (+) y F (-).
 Tensión generada oscila en
vacío.
 Dinámica desajustada.
 Tensión de excitación del alternador
muy pequeña.
 Ajustar el trimpot Stb;
 Instalar un resistor 15/200W en serie con el campo.
 Tensión oscila en punto de
carga específico.
 Tercera harmónica del bobinado
auxiliar muy elevada.
 Eliminar el bobinado auxiliar y hacer la conexión
conforme los diagramas de la página 17.
 Tensión dispara.
 Perdida de regeneración.
 Circuito electrónico con defecto.
 Tensión de regeneración
incompatible con el regulador.
 Verificar si las fases del alternador están presentes en
la regeneración.
 Para regulador encapsulado, efectuar el cambio de lo
mismo.
(*) Para batería de grupo generador diésel donde el neutro del alternador esté conectado con tierra, deberá siempre ser
utilizada batería independiente.
18 MANTENIMIENTO PREVENTIVO
Es necesario realizar inspecciones periódicas en la unidad para certificarse que el regulador esté limpio y libre de
acumulación de polvo y otros detritos. Es vital que todos los terminales y conexiones de los cables sean mantenidos
libres de corrosión.
19 GARANTÍA
Ver el Manual de Instalación y Mantenimiento del Alternador WEG.
WEG Group - Energy Business Unit
Jaraguá do Sul - SC - Brazil
Phone: 55 (47) 3276-4000
energia@weg.net
www.weg.net
P1
P2
S1
S2
Alternador
Carga
