Regulador automático de tensión – AVR-A-OPT-06 l 37

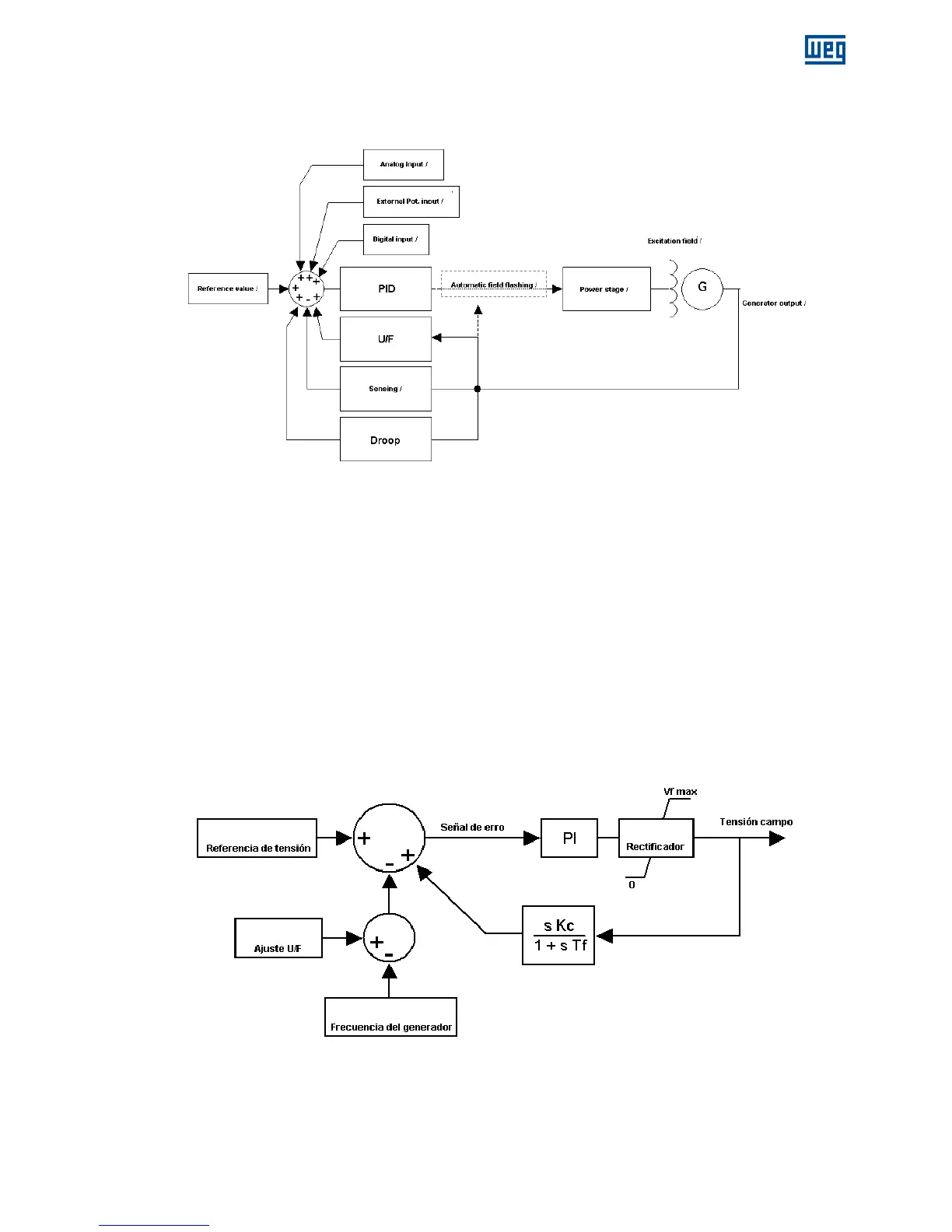

4.3 DIAGRAMA DE BLOQUES
La estructura del regulador es presentada en la Figura 4.3.
Figura 4.3: Diagrama de bloques del regulador de tensión AVR-A-OPT-06
El funcionamiento es basado en la comparación del valor eficaz de la tensión de realimentación con la referencia de
tensión, ajustada por la suma del trimpot Vad con el trimpot externo. El error es procesado por la malla de realimentación
cuyo valor determina el ángulo de disparo del tiristor que puede variar de 0 a 180°, controlando de esta forma la tensión
de salida del alternador. Con grado cero de disparo se tiene cero Volts en la salida del rectificador, y con disparo de 180º,
se tiene la salida máxima dada por el rectificador de media onda.
El inicio de generación se da a través de la tensión residual del alternador. Después de atingir aproximadamente 10% de
la nominal, el regulador controla la tensión del alternador haciendo con que ella suba a través de la rampa inicial en
aproximadamente 1 segundo, hasta atingir el valor nominal. A partir de este momento, la malla de control mantendrá la
tensión de salida del alternador constante dentro del valor ajustado.
La Figura 4.4 presenta-se el diagrama de control de los reguladores de tensión AVR-A-OPT-06. El control es basado en
el ST1A, presentado por la IEEE, aplicado a sistemas donde el rectificador es alimentado a partir de la salida del alternador
(Type ST – Static Excitation Systems), sea directamente o por bobinas auxiliares o por transformador.
Figura 4.4: Diagrama de control del AVR-A-OPT-06
