Español-45
ESPAÑOL
Manual de Instalación y Operación - SSW-05 Plus
t(s)
1 +
10
4
1 +
10
3
100
10
1
100 200 300 400 500 600 700 800
% Ief
Condición en Frío
Condición en Caliente
15. PROTECCIÓN DE SOBRECARGA:
15.1. Protección de Sobrecarga Electrónica del Motor:
La protección de sobrecarga electrónica del motor hace la simulación del calentamiento y
enfriamiento del motor, llamada imagen térmica. Esta simulación usa como dato de entrada el
valor de corriente eficaz verdadero (True RMS). La curva con el tiempo de actuación en la condición
de sobrecarga del motor está definida en la figura 15.1, siendo que la clase térmica de esta
función conforme IEC 947-4-2 es la clase 10.
Notas
1) Cuando el SSW-05 Plus quedar sin tensión de alimentación de la electrónica (A1 y
A2), el imagen térmica es salvado internamente. Al retornar la alimentación (A1 y A2) el
valor del imagen térmica retorna al valor anterior a la falta de alimentación de la
electrónica;
2) Siempre que hecho ancho el reset vía entrada digital 2 (DI2) o a través de la botonera
de reset (frontal de la SSW-05), el valor de la imagen térmica retorna al valor anterior-
mente salvo en la memoria interna de la Soft-Starter, o sea, el valor de la imagen térmi-
ca en el momento del último apagado de la electrónica;
3) Al deshabilitar vía dip-switch la protección de sobrecarga electrónica el imagen térmi-
ca es llevado al valor cero;

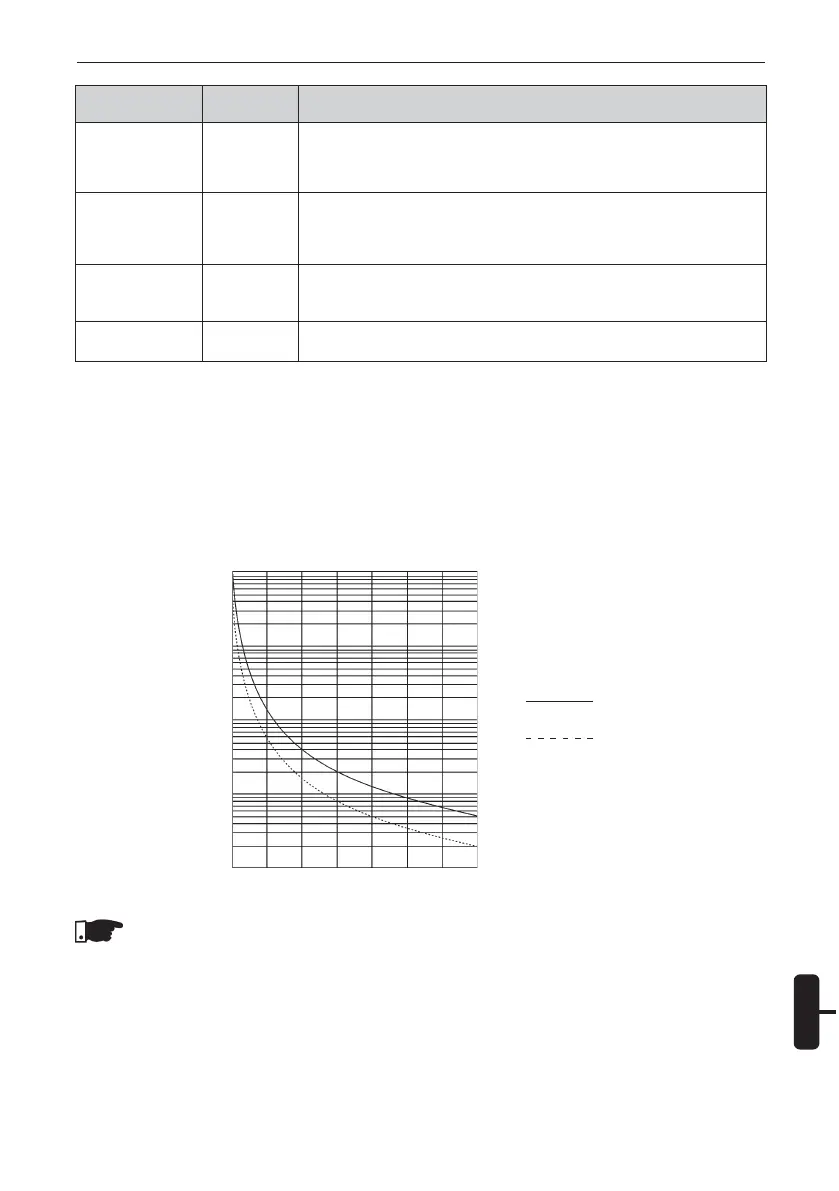

Figura 15.1 - Curva de sobrecarga electrónica del motor.
Actuación
* Estas protecciones pueden ser habilitadas o deshabilitadas por sus respectivas llaves dip-switch.
Sub corriente LED
(Internal Fault)
Pestañea 8
veces
Error Externo LED
(Internal Fault)
pestañea 7
veces
Listo para Operar LED
(Ready)
En Operación
LED
(Run)
Monitoreo solamente cuando la SSW-05 Plus está en régimen (100% de
tensión). Actúa cuando la corriente del motor es inferior a P610 % de la corriente
ajustada en el trimpot (Motor Current), durante un tiempo superior al progra-
mado en P611.
Actua cuando la entrada digital DI1 estuviera abierta. La entrada digital DI1
debe estar programada como “Error Externo” (P264=2).
El led internal fault irá pizcar intermitentemente 7 veces.
- Acceso: SSW-05 Plus con tensión, aguardando comando de acciona, o con
tensión plena en la salida.
- Parpadeando: SSW-05 Plus en rampa de aceleración/deceleración
Enciende solamente cuando el SSW-05 Plus está en régimen (el motor está
con tensión plena).
Descrición de la Señalización
Protección/Indicación
