WEG SSW-05 - Como Ajustar el SSW-05 Plus

Español-42
ESPAÑOL
Manual de Instalación y Operación - SSW-05 Plus
12.3. Ajuste de la Rampa del Tiempo de Deceleración:
Este ajuste debe ser utilizado apenas en deceleración de Bombas, para amenizar el golpe de
ariete. Este ajuste debe ser hecho para lograr el mejor resultado práctico.

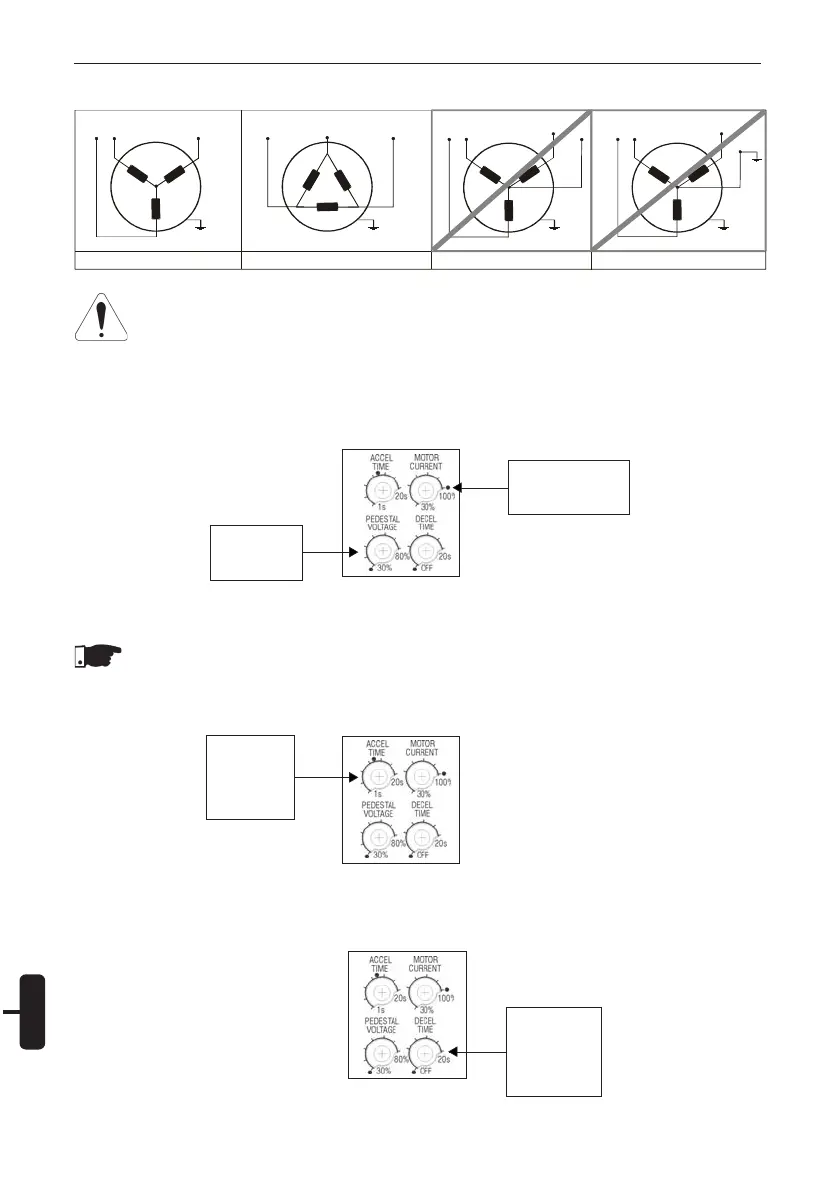

12. COMO AJUSTAR EL SSW-05 PLUS:
12.1. Ajuste de la Tensión Inicial:
Ajuste la tensión inicial para el valor que empece a girar el motor accionado por el SSW-05 Plus
tan pronto esta reciba el comando de acciona.
12.2. Ajuste de la Rampa del Tiempo de Aceleración:
Ajuste el valor necesario para que el motor logre llegar hasta su rotación nominal.
Nota:
Tomar cuidado en los casos en que la relación de Corriente del SSW-05 Plus y de la
Corriente nominal del Motor sea 1,00, pues el tiempo máximo que la SSW-05 Plus puede
funcionar con 3 x In es de 10 segundos.
Trimpot de
Ajuste de la
Tensión Inicial
El punto indica el
ajuste padrón de
fábrica
Trimpot de
Ajuste de
Tiempo de la
Rampa de
Aceleración
Trimpot de
Ajuste de
Tiempo de la
Rampa de
Desaceleración
11.5. Conexión del Motor:
UV
W
N
U
V
W
UV W U
V
W
CORRECTO CORRECTO
INCORRECTO INCORRECTO
Atención
Aterrar solamente la carcasa del motor.
