PORTUGUÊS
Manual de Instalação e Operação - SSW-05 Plus
12.3. Ajuste da Rampa do Tempo de Desaceleração:
Este ajuste deve ser utilizado apenas em desaceleração de Bombas, para amenizar o golpe de
aríete. Este ajuste deve ser feito para conseguir o melhor resultado prático.
12. COMO AJUSTAR A SSW-05 PLUS:
12.1. Ajuste da Tensão Inicial:
Ajuste o valor de tensão inicial para o valor que comece a girar o motor acionado pela SSW-05
Plus tão logo esta receba o comando de aciona.
12.2. Ajuste da Rampa do Tempo de Aceleração:
Ajuste o valor necessário para que o motor consiga chegar a sua rotação nominal.
Nota:
Tomar cuidado para que nos casos em que a relação da Corrente da SSW-05 Plus e da
Corrente nominal do Motor é 1,00 o tempo máximo que a SSW-05 Plus pode funcionar
com 3 x I
N é de 10 segundos.
Trimpot de
Ajuste da
Tensão Inicial
O ponto indica o
ajuste padrão
da fábrica
Trimpot de
Ajuste de
Tempo da
Rampa de
Aceleração
Trimpot de
Ajuste de
Tempo da
Rampa de
Desaceleração

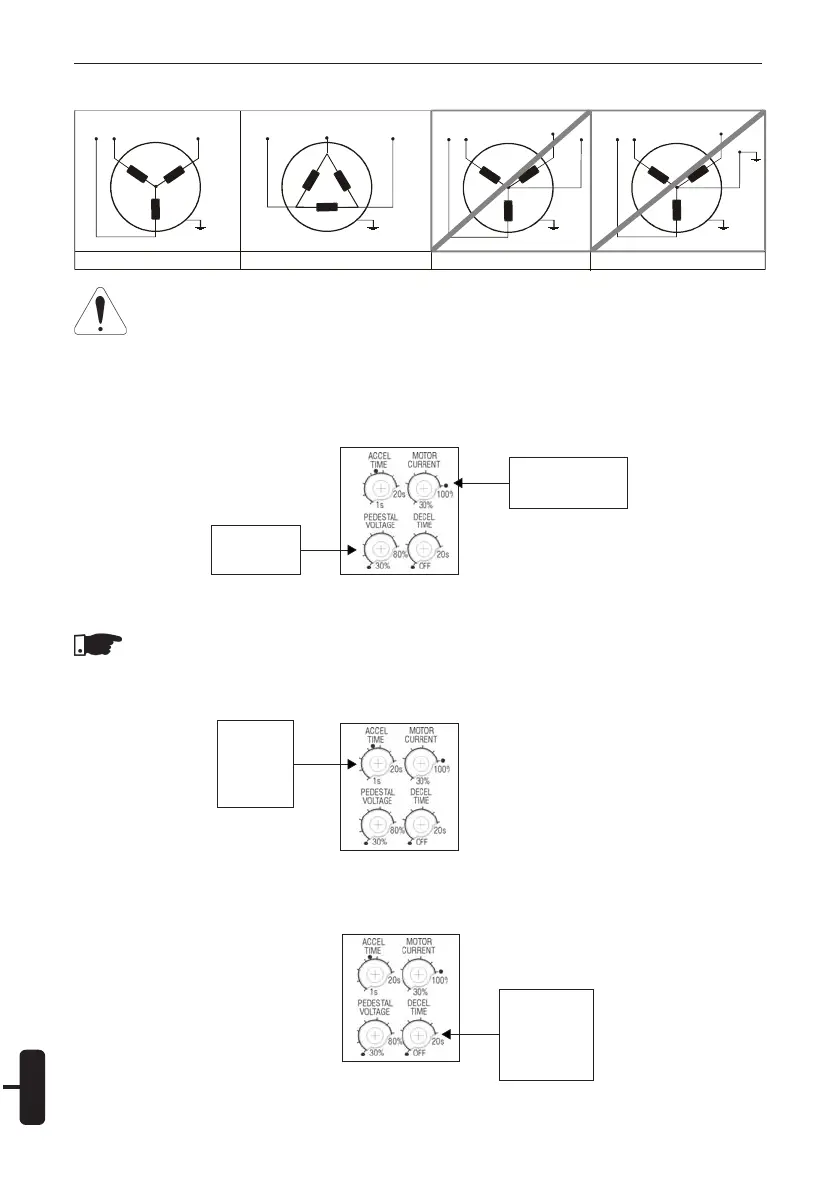

11.5. Conexão do Motor:
UV
W
N
U
V
W
UV W U
V
W
CORRETO CORRETO
INCORRETO INCORRETO
Atenção
Aterrar somente a carcaça do motor.
