Manual de Instalação e Operação - SSW-05 Plus
13. FUNCIONAMENTO DAS SAÍDAS DIGITAIS À RELÉ:
O relé para Função de Operação fecha o seu contato N.A. (13 - 14/23) sempre que a SSW-05
Plus receber um comando de aciona, e este contato somente é aberto no final da rampa de
desaceleração (quando esta estiver ajustada via trimpot) ou quando a SSW-05 Plus recebe um
comando de desaciona.
O relé para Função Tensão Plena fecha o seu contato N.A. (14/23 - 24) sempre que a SSW-05
Plus estiver com 100% da tensão aplicada ao motor por ela acionado, e este contato é aberto
quando a SSW-05 Plus recebe um comando de desaciona.
100%
Função de Operação
(13-14/23)
Função Tensão
Plena (14/23-24)
U
N
(Tensão no
Motor)
t
t
t
Relé Ligado
12.4. Ajuste da Corrente do Motor:
Este ajuste irá definir a relação de corrente da SSW-05 Plus e do Motor por ela acionado. Este
valor é muito importante pois irá definir as proteções do Motor acionado pela SSW-05 Plus. O
ajuste desta função tem importância direta nas seguintes proteções do Motor: Sobrecarga,
Sobrecorrente, Rotor Bloqueado, Falta de Fase.
Exemplo de cálculo:
SSW-05 Plus utilizada: 30A
Motor utilizado: 25A
Ajuste da Corrente do Motor =
I
Motor
I
SSW-05 Plus
Ajuste da Corrente do Motor =
25A
30A
Ajuste da Corrente do Motor = 0,833
Portanto deve ser ajustado em 83%
Trimpot de
Ajuste da
Corrente do
Motor
Nota
A saída a relé (14/23 – 24) pode assumir outras funções dependendo da programação de
P277 (Saída a relé programável). Maiores detalhes ver descrição detalhada dos
parâmetros.

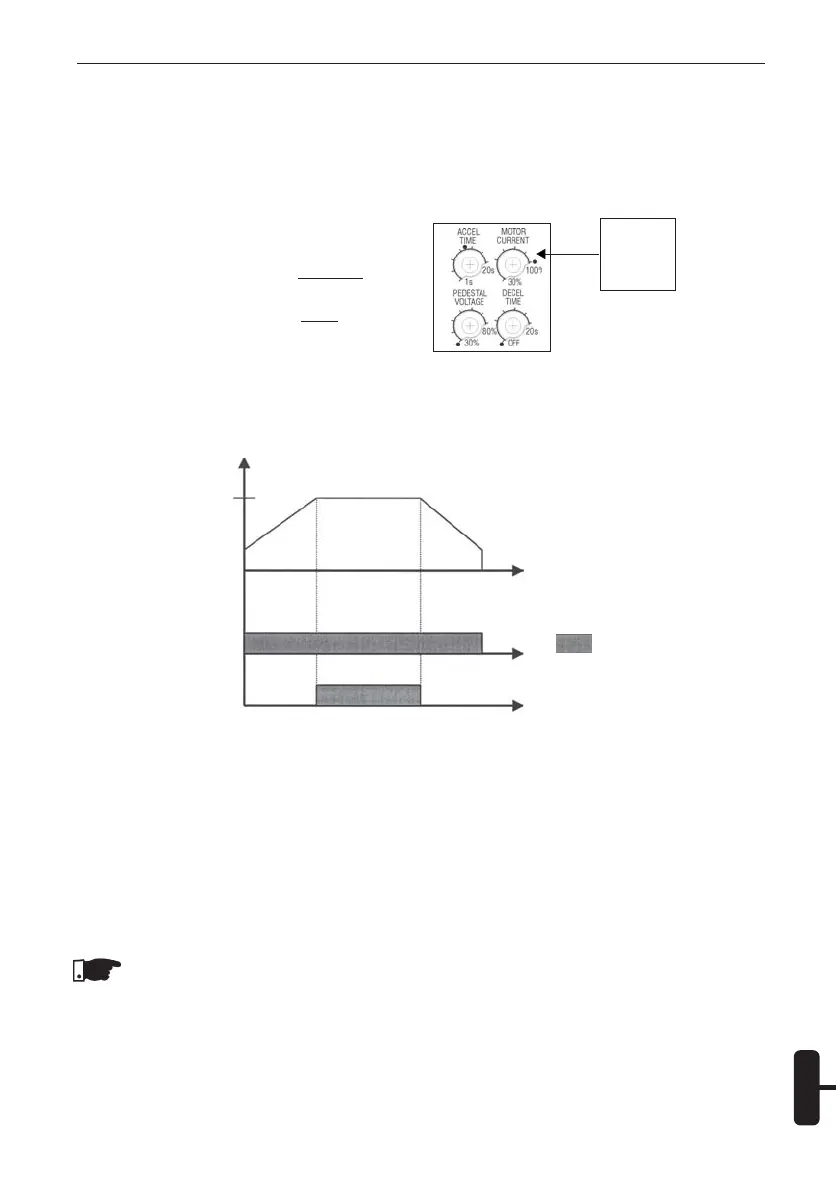

Figura 13 - Funcionamento das saídas digitais a relé
