WEG SSW-05 User Manual

Português-77
PORTUGUÊS
Manual de Instalação e Operação - SSW-05 Plus
15. PROTEÇÃO DE SOBRECARGA:
15.1. Proteção de Sobrecarga Eletrônica do Motor:
A proteção de sobrecarga eletrônica do motor faz a simulação do aquecimento e resfriamento
do motor, chamada imagem térmica. Essa simulação usa como dado de entrada o valor de
corrente eficaz verdadeiro (True RMS). A curva com o tempo de atuação na condição de sobre-
carga do motor está definida na figura 15.1, sendo que a classe térmica desta função conforme
a IEC 947-4-2 é a classe 10.
Notas
1) Quando a SSW-05 Plus ficar sem tensão de alimentação da eletrônica (A1 e A2), a
imagem térmica é salva internamente. Ao retornar a alimentação (A1 e A2) o valor da
imagem térmica retorna ao valor anterior à falta de alimentação da eletrônica;
2) Sempre que feito o reset via entrada digital 2 (DI2) ou através do botão de reset (frontal
da SSW-05), o valor da imagem térmica retorna ao valor anteriormente salvo na me-
mória interna da Soft-Starter, ou seja, o valor da imagem térmica no momento da últi-
ma desenergização da eletrônica;

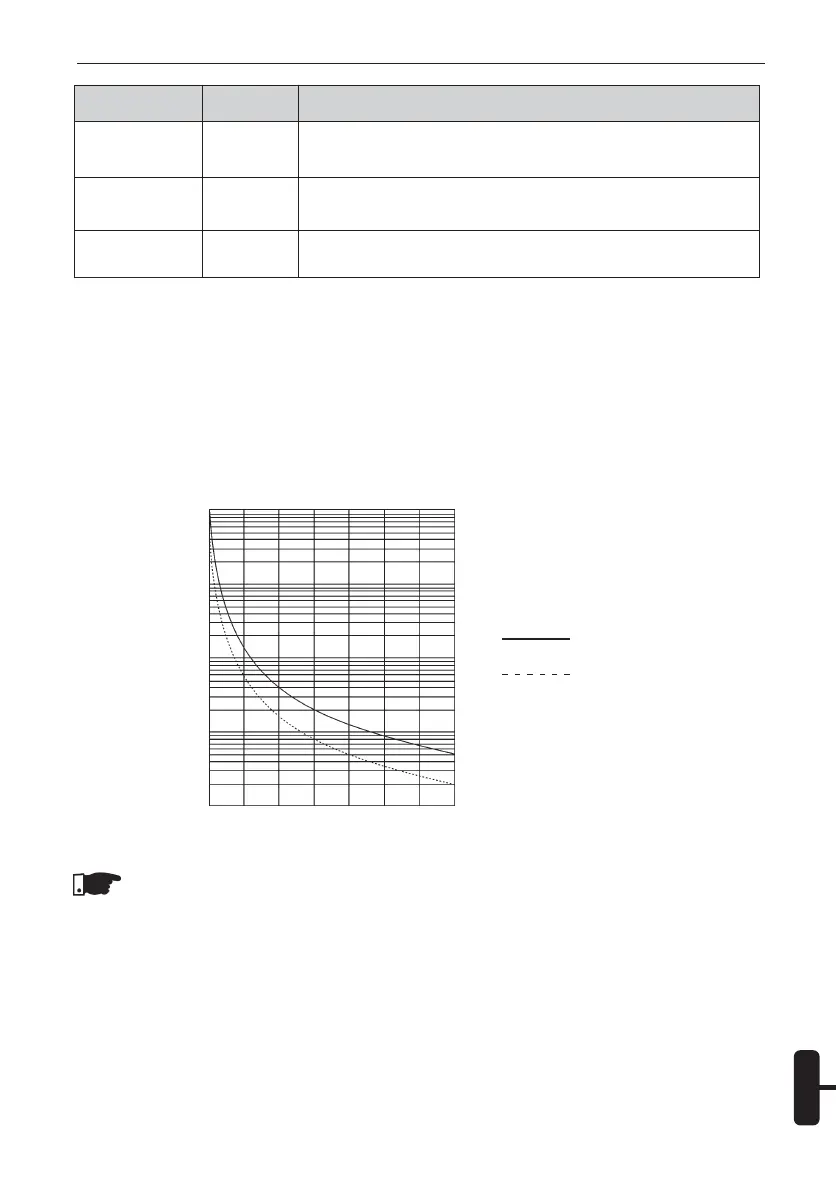

Figura 15.1 - Curva de sobrecarga eletrônica do motor.
t(s)
1 +
10
4
1 +
10
3
100
10
1
100 200 300 400 500 600 700 800
% Ief
Condição a Frio
Condição a Quente
Descrição da
Sinalização
Proteção/Indicação
Atuação
Erro Externo
LED
(Internal Fault)
Pisca 7 vezes
Pronto para Operar
LED
(Ready)
Em Operação
LED
(Run)
Atua quando a entrada digital DI1 estiver aberta. A entrada digital DI1 deve
estar programada como “Erro Externo” (P264=2). O led internal fault irá pis-
car intermitentemente 7 vezes.
- Aceso: SSW-05 Plus com tensão, aguardando comando de aciona, ou
com tensão plena na saída.
-Piscando: SSW-05 Plus em rampa de aceleração/desaceleração
Acende somente quando a SSW-05 Plus está em regime (o motor está com
tensão plena).
* Estas proteções podem ser habilitadas ou desabilitadas por suas respectivas chaves dip-switch.
